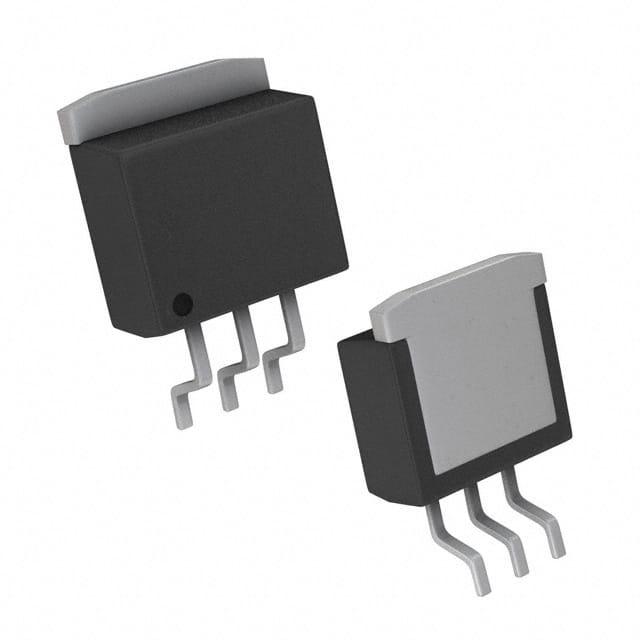

NCV4274CDS33R4G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 60dB(100Hz) 250μA 正极 Fixed 400mA 1 3.3V 4.5V 3.3V 40V 500mV 20mV 25mV D2PAK 贴片安装,黏合安装
供应商型号: FL-NCV4274CDS33R4G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV4274CDS33R4G

NCV4274CDS33R4G概述

    NCV4274C 低静态电流低压差线性稳压器技术手册

    产品简介


    NCV4274C 是一款高精度微功耗电压调节器,能够提供高达400mA的输出电流。它采用DPAK、D2PAK 和 SOT-223 封装形式,适用于多种汽车和电池供电的微处理器设备。该产品以其极低的静态电流(静态电流仅为125μA)和非常低的压差电压而著称,使其在汽车环境和高效率应用中表现出色。

    技术参数


    - 输出电压选项: 3.3V、5.0V(±2.0% 准确度)
    - 最大静态电流: 125μA
    - 最大输出电流: 400mA
    - 最大压差电压: 0.5V (VI ≤ 40V)
    - 输入电压范围:
    - 5.0V版本: 5.5V 至 40V
    - 3.3V版本: 4.5V 至 40V
    - 工作温度范围: -40°C 至 150°C
    - 封装形式: DPAK、D2PAK、SOT-223
    - 其他保护特性:
    - 反向电池保护
    - 短路保护
    - 热过载保护
    - 负载瞬态耐受(最高至+60V)

    产品特点和优势


    NCV4274C 具有多种显著的特点和优势:
    - 高精度输出电压: 输出电压准确性为±2.0%,确保输出电压稳定可靠。
    - 低静态电流: 仅需125μA的静态电流,这使得其在电池供电的应用中表现尤为出色。
    - 宽输入电压范围: 支持从4.5V到40V的宽广输入电压范围,适合多种应用场景。
    - 强保护机制: 包括反向电池、短路、热过载保护等,增强产品的可靠性和耐用性。
    - 适应性强: NCV Prefix 说明其适用于汽车及其他要求特殊站点和控制变化的应用。

    应用案例和使用建议


    NCV4274C 广泛应用于汽车、工业自动化等领域。例如,在汽车环境中,它常用于电源管理和辅助设备供电,如车内娱乐系统和传感器供电。
    使用建议:
    1. 在使用时,务必正确连接输入、输出和接地端口。
    2. 根据具体需求选择合适的封装形式。
    3. 为提高稳定性,输出电容CQ的选择很重要。通常情况下,CQ=10μF适用于3.3V版本,CQ=22μF适用于5V版本。
    4. 使用合适尺寸的散热片可以有效降低IC温度,确保长期稳定运行。

    兼容性和支持


    NCV4274C 支持多种封装形式,并与市场上常见的汽车电子元件兼容。制造商 ON Semiconductor 提供详尽的技术文档和支持服务,包括应用笔记和故障排除指南,以确保产品安装和调试顺利进行。

    常见问题与解决方案


    - 问题: 设备温度过高,系统无法正常启动。
    - 解决方案: 检查并增加散热片面积,保证良好的热传导路径。

    - 问题: 输出电压不稳定。
    - 解决方案: 检查输出电容值是否符合要求,并调整为正确的电容值。
    - 问题: 设备出现短路。
    - 解决方案: 确保电路板上没有短路点,必要时更换损坏元件。

    总结和推荐


    NCV4274C 是一款高性能、可靠性高的微功率低压差线性稳压器,特别适合于汽车和电池供电系统中的电源管理。其紧凑的封装形式、高效的功率转换能力和广泛的工作温度范围,使其成为各种应用的理想选择。如果您需要一款在恶劣环境下依然能保持高性能的稳压器,NCV4274C 非常值得推荐。

NCV4274CDS33R4G参数

参数
极性 正极
Iq-静态电流 250μA
输出电流 400mA
最小输入电压 4.5V
最大压差@电流 500mV
最小输出电压 3.3V
负载调节 20mV
输出类型 Fixed
最大输入电压 40V
最大输出电压 3.3V
稳压器数量 1
线路调节 25mV
纹波抑制-PSRR 60dB(100Hz)
10.24mm(Max)
9.35mm(Max)
4.57mm(Max)
通用封装 D2PAK
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装
