FAN2558MP15X

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 50dB(100kHz) 150μA 正极 Fixed 180mA 1 1.5V 2.7V 1.5V 5.5V 400mV 2.5%(Typ) 0.3%/V MLP-6 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: UNP-FAN2558MP15X
供应商: 海外现货
标准整包数: 1

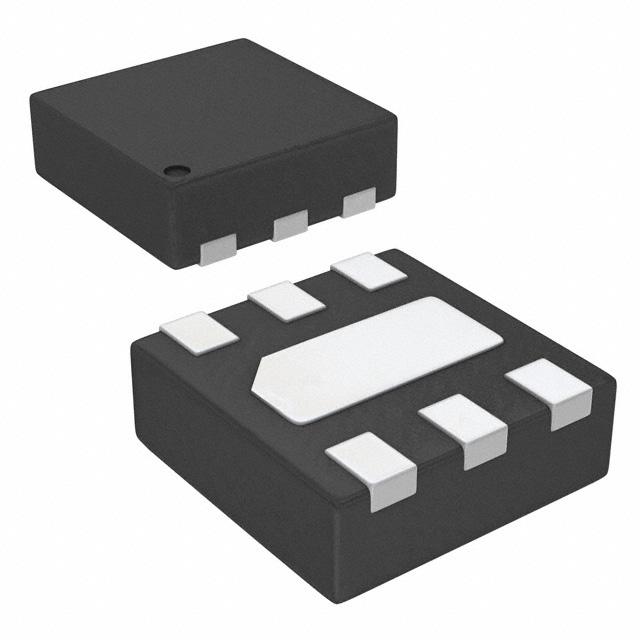

ON SEMICONDUCTOR LDO稳压器 FAN2558MP15X

FAN2558MP15X概述

    FAN2558/FAN2559低电压CMOS低压差线性稳压器(LDO)技术手册

    产品简介


    FAN2558/FAN2559系列是专为紧凑型电池供电系统设计的低电压CMOS低压差线性稳压器(LDO)。该系列提供了固定或可调输出电压选项,最高可提供180mA的负载电流。它们具有出色的线性和负载调节能力,并能提供一个延迟的电源好信号(Open Drain)。FAN2558系列有固定的输出电压版本,而FAN2558ADJ系列则具备可调输出电压的功能。此外,FAN2559还特别增加了低噪声功能,适用于对噪声要求较高的应用场合。

    技术参数


    - 输出电压:固定输出电压选项包括1.0V、1.2V、1.3V、1.5V、1.8V、2.5V、3.3V、3.5V、3.6V和3.8V。可调输出电压范围从1V到接近输入电压VIN。
    - 负载电流:最大输出电流可达180mA。
    - 输入电压范围:对于VOUT<2.0V的情况,VIN范围为2.7V至5.5V;对于VOUT≥2.0V的情况,VIN范围为VOUT + VDROPOUT至5.5V。
    - 启动延迟时间:功率“ON”延时时间为300μs至500μs。
    - 电源抑制比(PSRR):DC到100kHz范围内,PSRR可达50dB。
    - 噪声:在300Hz到50kHz带宽内,输出噪声为30μVRMS。
    - 工作温度范围:-40°C至125°C。

    产品特点和优势


    FAN2558/FAN2559系列的优势在于其高精度的输出电压(误差小于±1%)、优秀的线性和负载调节能力、以及极低的静态电流消耗。这些特性使得它非常适合用于处理器上电序列、便携式电子设备、PCMCIA接口规范的Vcc和Vpp调节/切换等应用场合。此外,由于采用了BiCMOS技术,这些LDO能够提供高纹波抑制比和低噪声操作,从而提高了系统的整体性能和可靠性。

    应用案例和使用建议


    FAN2558/FAN2559广泛应用于各种需要稳定电压输出的场景,如处理器的上电顺序控制、个人数字助理(PDA)、手机等便携式电子产品。在实际应用中,建议用户根据具体需求选择合适的输出电压和外部电容类型,以确保最佳性能。例如,在需要更低输出噪声的应用场合,可以考虑增加一个外部旁路电容。

    兼容性和支持


    FAN2558/FAN2559与多种封装形式兼容,包括5-Lead SOT-23、6-Lead SOT-23以及2x2mm MLP-6。用户可以根据具体的安装空间和成本要求选择最合适的封装。关于技术支持和售后服务,用户可以通过访问ON Semiconductor官网(www.onsemi.com)获取最新的产品信息和支持文档。

    常见问题与解决方案


    1. 问:FAN2558/FAN2559能否用于医疗设备?
    - 答:不建议用于任何医疗设备,因为这些产品并未经过医疗设备标准的测试和认证。
    2. 问:如何处理过热问题?
    - 答:当设备温度达到150°C时,内置热关断机制会自动关闭输出,待温度下降到约140°C后重新开启。若需手动控制,可通过将EN引脚设置为低电平来实现关机状态。
    3. 问:如何确定最佳输出电容?
    - 答:一般而言,至少需要1µF的输出电容以保持稳定运行。对于更高频率的应用,可以选择陶瓷电容以获得更好的ESR性能。

    总结和推荐


    FAN2558/FAN2559系列凭借其稳定的输出性能、卓越的电源抑制比和低噪声特性,在众多应用场合中展现出显著的优势。无论是用于便携式电子设备还是其他对电源稳定性有严格要求的场景,该系列都能提供可靠且高效的解决方案。因此,强烈推荐使用FAN2558/FAN2559系列作为您的首选LDO产品。

FAN2558MP15X参数

参数
最大输出电压 1.5V
线路调节 0.3%/V
Iq-静态电流 150μA
负载调节 2.5%(Typ)
输出电流 180mA
最小输入电压 2.7V
稳压器数量 1
最大输入电压 5.5V
最大压差@电流 400mV
极性 正极
最小输出电压 1.5V
纹波抑制-PSRR 50dB(100kHz)
输出类型 Fixed
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 MLP-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

FAN2558MP15X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN2558MP15X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR FAN2558MP15X FAN2558MP15X数据手册

FAN2558MP15X封装设计

查看详情并下载
Symbol
Footprint
3D Model
