首页  >  产品百科  >  NCV4276CDT50RKG

NCV4276CDT50RKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(100Hz) 200μA 正极 Fixed 400mA 1 5V 4.5V 5V 45V 500mV@ 250mA 20mV 15mV DPAK-5 贴片安装,黏合安装
供应商型号: NCV4276CDT50RKG
供应商: 国内现货
标准整包数: 2500

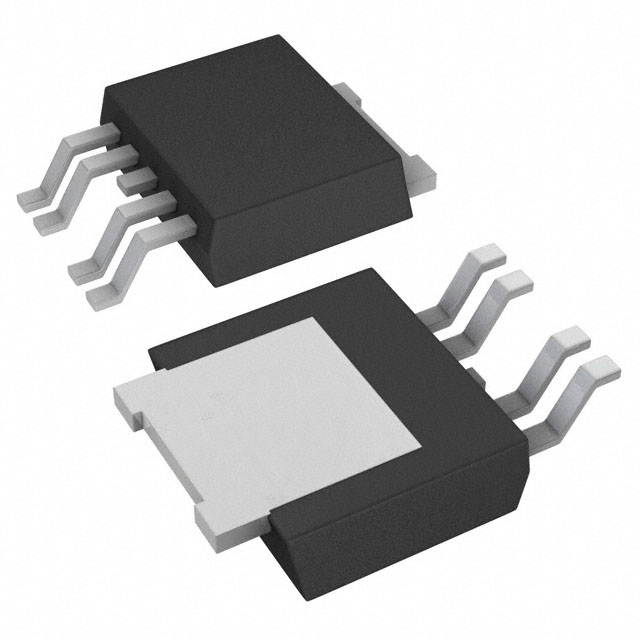

ON SEMICONDUCTOR LDO稳压器 NCV4276CDT50RKG

NCV4276CDT50RKG概述

    NCV4276C - Voltage Regulator

    产品简介


    NCV4276C是一款由Semiconductor Components Industries设计的低压差(LDO)稳压器家族产品,适用于苛刻的汽车环境。它支持3.3V、5.0V和可调输出电压版本,精度为±2%,最大输出电流为400mA。该器件具备宽输入电压范围和高温度范围,确保其能在极端环境下稳定运行。NCV4276C采用表面贴装的DPAK和D2PAK封装形式,适用于需要独特现场和控制变更要求的汽车和其他应用场合。

    技术参数


    - 输出电流: 最大输出电流为400mA。
    - dropout电压: 对于5.0V输出时的最大dropout电压为500mV。
    - 输入电压: 支持高达45V的峰值瞬态电压和-42V的反向电压。
    - 保护机制: 具有过流保护、过温保护和抑制功能。
    - 温度范围: 工作温度范围为-40°C至150°C,存储温度范围为-50°C至150°C。
    - 电气特性: 输出电压精度为±2%,输入电压范围为(VQ + 0.5 V)至40 V。
    - 热特性: 最大功率耗散取决于输入电压和输出电流,详见公式计算。

    产品特点和优势


    - 高可靠性: 宽泛的工作温度和电压范围,加上内置的过流和过温保护,确保在恶劣环境下的可靠运行。
    - 精准控制: ±2%的输出电压精度和灵活的可调输出电压选项,使得该稳压器适合多种不同的应用需求。
    - 低功耗: 非常低的静态电流消耗,非常适合电池供电的应用场景。
    - 稳定性: 输出电容和等效串联电阻(ESR)范围广,确保在不同负载条件下的稳定性。

    应用案例和使用建议


    - 汽车电子: 由于其宽泛的输入电压范围和高可靠性,适用于汽车电子系统的电源管理。
    - 工业控制: 可以用于工业控制系统,提供稳定的电源供应。
    - 物联网设备: 适用于需要稳定电源的物联网设备,保证传感器和处理器的正常运行。
    使用建议:
    - 使用低ESR陶瓷电容器,并通过合理选择反馈电阻来优化旁路电容器,确保系统稳定性。
    - 确保外部电路连接正确,特别是接地引脚和抑制引脚的连接。

    兼容性和支持


    - 兼容性: 与固定输出电压版本互换性好,可以方便地进行替换。
    - 支持: 产品符合AEC-Q100标准,且PPAP能力,保证产品的质量和一致性。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决: 检查外部电容和电阻的值,确保其满足稳定性要求。
    - 问题: 功率损耗过高。
    - 解决: 选择合适的输出电容和ESR值,减少散热,降低功率损耗。
    - 问题: 静态电流过大。
    - 解决: 确保抑制引脚的电压处于适当范围内,以最小化静态电流。

    总结和推荐


    NCV4276C是一款专为汽车和工业应用设计的高性能低压差稳压器,具有高可靠性、精准控制和低功耗等特点。其在广泛的输入电压和温度范围内的稳定性,使其成为汽车电子、工业控制和物联网设备的理想选择。对于需要高度稳定电源的应用场合,强烈推荐使用此产品。

NCV4276CDT50RKG参数

参数
Iq-静态电流 200μA
最大输出电压 5V
负载调节 20mV
线路调节 15mV
纹波抑制-PSRR 70dB(100Hz)
输出类型 Fixed
最大压差@电流 500mV@ 250mA
最小输入电压 4.5V
最大输入电压 45V
稳压器数量 1
极性 正极
最小输出电压 5V
输出电流 400mA
6.73mm(Max)
6.22mm(Max)
2.38mm(Max)
通用封装 DPAK-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV4276CDT50RKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV4276CDT50RKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV4276CDT50RKG NCV4276CDT50RKG数据手册

NCV4276CDT50RKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 5.4579
5000+ ¥ 5.1959
10000+ ¥ 5.1523
20000+ ¥ 4.9776
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 13644.75
