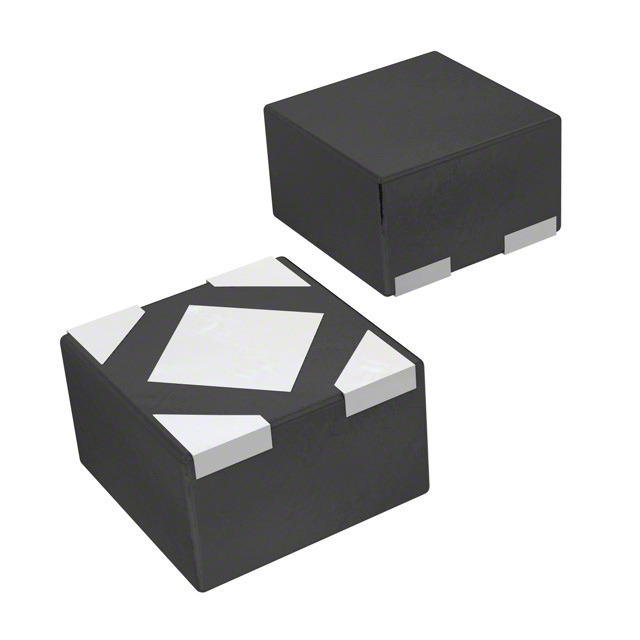

NCP114AMX120TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 95μA 正极 Fixed 300mA 1 1.2V 1.7V 1.2V 5.5V 460mV 12mV 0.01(Typ) DFN 贴片安装,黏合安装 1mm*1mm*550μm
供应商型号: AV-S-ONSNCP114AMX120TBG
供应商: Avnet
标准整包数: 3000
ON SEMICONDUCTOR LDO稳压器 NCP114AMX120TBG

NCP114AMX120TBG概述

    NCP114 电压调节器:高性能 CMOS 低功耗降压稳压器

    产品简介


    NCP114 是一款高性能的 300 mA 低压差(LDO)线性稳压器。它专为需要稳定且准确电压的应用而设计,具有低噪声特性,适合空间受限、对噪声敏感的设备使用。该稳压器特别适用于电池供电的便携式应用,通过动态调整静态电流实现了非常低的无负载电流消耗,从而优化了电池操作性能。

    技术参数


    - 输入电压范围:1.7 V 至 5.5 V
    - 固定输出电压选项:0.75 V 至 3.6 V(需联系工厂获取其他电压选项)
    - 典型空载静态电流:50 µA
    - 关断状态下的电流消耗:0.1 µA
    - 最低压差:135 mV(典型值,300 mA 输出时)
    - 室温下精度:±1%
    - 电源纹波抑制比:75 dB(1 kHz 时)
    - 保护机制:热关断和过流限制保护
    - 稳定的陶瓷输出电容:1 µF
    - 封装形式:UDFN 和 TSOP
    - 无铅封装

    产品特点和优势


    NCP114 稳压器在多个方面展现了其独特的功能和优势:
    - 高精度:在室温下精度可达 ±1%,确保稳定可靠的输出电压。
    - 低噪声:典型值为 70 µVrms(10 Hz 至 100 kHz),特别适用于需要低噪声的电子设备。
    - 低静态电流:无负载情况下的静态电流仅为 50 µA,显著延长电池寿命。
    - 高纹波抑制比:能够有效滤除电源纹波,提高系统的整体性能。

    应用案例和使用建议


    NCP114 主要应用于多种便携式电子设备中,如:
    - 个人数字助理(PDAs)、移动电话、GPS 设备、智能手机
    - 无线手持设备、无线局域网(WLAN)、蓝牙®、Zigbee®
    - 便携式医疗设备
    - 其他电池供电的应用
    在具体应用中,建议选择合适的输入电容和输出电容,以确保系统的稳定性和可靠性。例如,在实际应用中,可选用 1 µF 的陶瓷电容来实现最佳效果。

    兼容性和支持


    NCP114 可与各种陶瓷电容器配合使用,尤其是那些具有较低等效串联电阻(ESR)的电容器。对于技术支持和维护,制造商提供了详尽的技术文档和在线支持,帮助用户解决在应用过程中可能遇到的各种问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q1: 无法启动?
    - A1: 检查 EN 引脚电压是否超过 0.9 V 或低于 0.4 V,确保正确连接。
    - Q2: 输出电压不稳定?
    - A2: 确认所有连接点无误,特别是输入和输出电容的选择。
    - Q3: 输出电流限制问题?
    - A3: 检查电流限制设定,必要时可调整输入电压至规定范围内。

    总结和推荐


    总体而言,NCP114 是一款高性能、低功耗的 LDO 稳压器,特别适合用于便携式电子产品中。其出色的精度、低噪声特性和优化的电源效率使其在市场上具有较强的竞争力。建议广泛应用于电池供电的便携式设备中,以满足对高精度和低功耗的需求。
