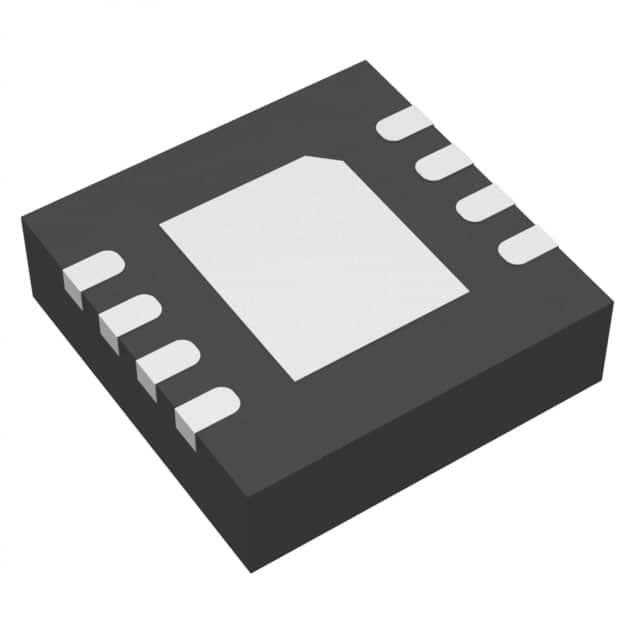

NCS2211MNTXG

产品分类: 多媒体放大器
厂牌: ON SEMICONDUCTOR
产品描述: 0.2%@ 8Ω @ 1W,0.1%@ 8Ω @ 0.35W 1-Channel (Mono) 2.7V 1.5*1 @ 4Ω 5.5V 8Ω AB 类 DFN 贴片安装,黏合安装 3mm*3mm*950μm
供应商型号: NCS2211MNTXG
供应商: 国内现货
标准整包数: 1

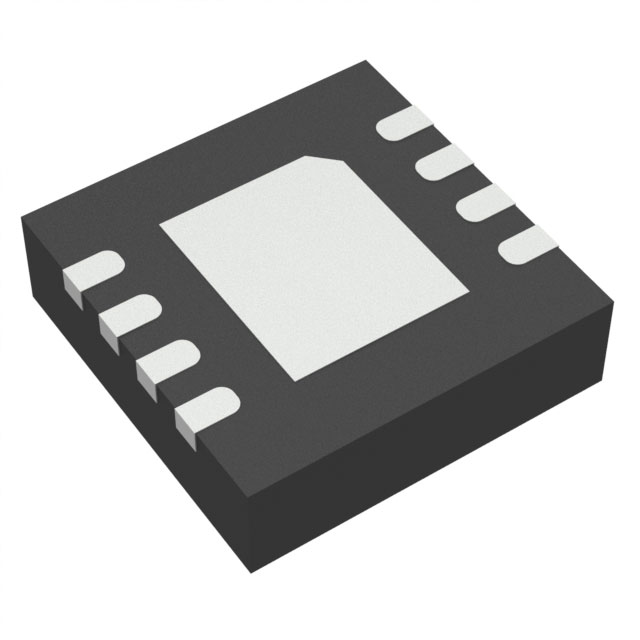

ON SEMICONDUCTOR 多媒体放大器 NCS2211MNTXG

NCS2211MNTXG概述

    NCS2211/NCS2211 Audio Power Amplifier 技术手册

    产品简介


    NCS2211是一款高性能低失真音频功率放大器,能够以8Ω桥接负载(BTL)提供1W输出功率。它专为便携式应用设计,能够在单电源电压条件下工作。该放大器广泛应用于笔记本电脑、台式机、个人数字助理(PDA)以及扬声电话等领域。

    技术参数


    - 工作电压范围:2.7 V至5.5 V
    - 输出功率:1 W(8Ω BTL),1.5 W(4Ω BTL)
    - 典型总谐波失真加噪声(THD+N):0.2% @ 1 W 输出功率
    - 关断电流:<1 μA
    - 开启时间:1 μs
    - 关闭时间:4 μs
    - 工作温度范围:-40°C 至 +85°C
    - 封装选项:SOIC-8 和 DFN8(3x3 mm)

    产品特点和优势


    NCS2211的主要特点是差分输出、低失真(典型THD+N为0.2%)、低静态电流以及适用于不同封装选项。这些特点使得NCS2211非常适合于需要高性能音频功放的应用场景,例如笔记本电脑、台式机以及便携式设备。其卓越的电源抑制比和小尺寸包装使其在市场上具有很强的竞争优势。

    应用案例和使用建议


    NCS2211广泛应用于消费电子领域,如笔记本电脑、桌面电脑、个人数字助理(PDA)以及扬声电话。在实际应用中,建议通过AC耦合输入来避免大的直流输出偏移。同时,可以添加滤波电容C2到中点供电节点,以改善性能。根据测试结果,使用大铜面积的PCB有助于散热,提高可靠性。

    兼容性和支持


    NCS2211 提供两种封装选项:SOIC-8 和 DFN8。这些封装选项使其与竞争对手的产品保持针脚兼容。对于汽车和其他特殊应用需求,可以选择带有NCV前缀的产品,这些产品已经通过AEC-Q100认证,并且具备PPAP能力。该产品还符合RoHS标准,是无铅、无卤素的环保产品。

    常见问题与解决方案


    1. 问题:无法正常工作。
    - 解决方法:检查电源电压是否在规定范围内,并确保所有引脚正确连接。
    2. 问题:失真过高。
    - 解决方法:尝试增加滤波电容C2的容量,或确保电路板的铜层厚度足够。
    3. 问题:过热。
    - 解决方法:确保散热设计合理,适当增加PCB铜层面积。

    总结和推荐


    NCS2211是一款适合便携式和高性能音频系统的优质音频功率放大器。它的低失真、高效率和小封装使其成为许多电子设备的理想选择。如果您正在寻找一款可靠的音频功放,我们强烈推荐使用NCS2211。
    以上内容基于给定的数据表进行了详细的整理和总结,旨在全面展示NCS2211的产品特性和应用建议。希望这份技术手册能够帮助您更好地理解和使用这款音频功放。

NCS2211MNTXG参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.7V
THD + 噪声 0.2%@ 8Ω @ 1W,0.1%@ 8Ω @ 0.35W
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 1.5*1 @ 4Ω
长*宽*高 3mm*3mm*950μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCS2211MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCS2211MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 多媒体放大器 ON SEMICONDUCTOR NCS2211MNTXG NCS2211MNTXG数据手册

NCS2211MNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
116+ ¥ 2.9992
117+ ¥ 2.8949
118+ ¥ 2.8427
120+ ¥ 2.8166
库存: 261
起订量: 118 增量: 1
交货地:
最小起订量为:118
合计: ¥ 335.43
直接购买
加入购物车
