NCP2820MUTBG

产品分类: 多媒体放大器
厂牌: ON SEMICONDUCTOR
产品描述: 0.05%@ 8Ω @ 0.25W 1-Channel (Mono) 2.5V 2.65*1 @ 4Ω 5.5V 8Ω D 类 UDFN-8 贴片安装,黏合安装 2.2mm*470μm*500μm
供应商型号: 2464739
供应商: element14
标准整包数: 1

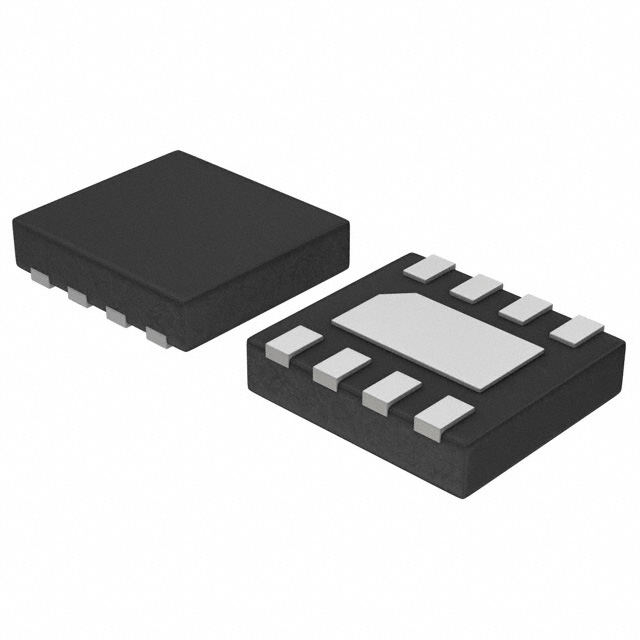

ON SEMICONDUCTOR 多媒体放大器 NCP2820MUTBG

NCP2820MUTBG概述

    NCP2820 系列音频功率放大器

    产品简介


    NCP2820 是一种成本效益高的单声道桥接式负载(BTL)配置的2.65瓦滤波器类-D音频功率放大器。它能够在5.0伏电源下向4.0欧姆负载提供2.65瓦的连续平均输出功率,在相同条件下,输出功率级可以为8.0欧姆BTL负载提供1.4瓦功率,总谐波失真加噪声(THD+N)小于1%。对于手机和平板电脑等便携式电子设备而言,当与电感换能器一起使用时,NCP2820 可以节省空间和成本,因为它不需要输出滤波器。此外,它还具有高效率(高达90%)和极低的待机电流,能够延长电池寿命并显著降低结温。

    技术参数


    - 额定电压范围: 2.5V至5.5V
    - 电源工作电流: 2.15mA(Vp = 3.6V, RL = 8.0Ω)
    - 关机电流: 0.42μA(Vp = 4.2V, TA = +25°C)
    - 关断电压: 高电平:≥1.2V;低电平:≤0.4V
    - 开关频率: 190kHz至310kHz
    - 增益: RL = 8.0Ω时,285kΩ/Ri
    - 工作效率: 90%(Vp = 5.0V, Pout = 1.2W, RL = 8.0Ω)

    产品特点和优势


    NCP2820 的主要特点和优势如下:
    - 优化脉宽调制输出级: 具备滤波器自由能力,无需外部滤波器。
    - 高效率: 达到90%,降低了能耗。
    - 快速启动时间: 1ms(NCP2820A版本)。
    - 卓越的性能: 在Vp = 5.0V,RL = 8.0Ω,Pout = 100mW条件下,THD+N仅为0.03%。
    - 出色的电源抑制比 (PSRR): 无须电压调节。
    - 封装形式: 9引脚翻芯片CSP和8引脚UDFN。

    应用案例和使用建议


    NCP2820 系列音频功率放大器广泛应用于手机、便携式电子设备、PDA和智能手机以及便携式计算机。例如,在手机应用中,NCP2820可驱动耳机、扬声器甚至铃声。
    使用建议:
    - 匹配负载选择: 根据不同的使用场景,选择合适的负载阻抗(4Ω或8Ω),以获得最佳性能。
    - 避免过度热: 使用散热措施确保设备在较高温度下的稳定性。

    兼容性和支持


    NCP2820 采用Pb-free封装,符合AEC-Q100标准,并且具备PPAP资质。这些特性使得它适用于汽车和其他需要独特站点和控制变更要求的应用。同时,制造商提供了相应的技术支持,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    - 问题: 设备启动慢
    - 解决方案: 确保输入电源电压稳定且满足产品手册的要求。如果设备仍然无法正常启动,检查外部电路连接是否正确。

    - 问题: 输出音质差
    - 解决方案: 检查输入信号是否符合规格要求。如果输入信号存在问题,则需要调整输入信号源。

    总结和推荐


    NCP2820 系列音频功率放大器是一款高性能、低成本的解决方案,特别适合于便携式电子设备。其高效的电源利用和低功耗特性使其成为广泛应用的理想选择。总体来说,强烈推荐给需要高效音频处理的便携式设备制造商。

NCP2820MUTBG参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.5V
THD + 噪声 0.05%@ 8Ω @ 0.25W
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 2.65*1 @ 4Ω
长*宽*高 2.2mm*470μm*500μm
通用封装 UDFN-8
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

NCP2820MUTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP2820MUTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 多媒体放大器 ON SEMICONDUCTOR NCP2820MUTBG NCP2820MUTBG数据手册

NCP2820MUTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
