NCP2991FCT2G

产品分类: 多媒体放大器
厂牌: ON SEMICONDUCTOR
产品描述: 0.015% 1-Channel (Mono) 3V 1.35*1 @ 8Ω 5.5V 8Ω 1-Channel Mono 贴片安装,黏合安装 1.45mm*1.45mm*390μm
供应商型号: CY-NCP2991FCT2G
供应商:
标准整包数: 1

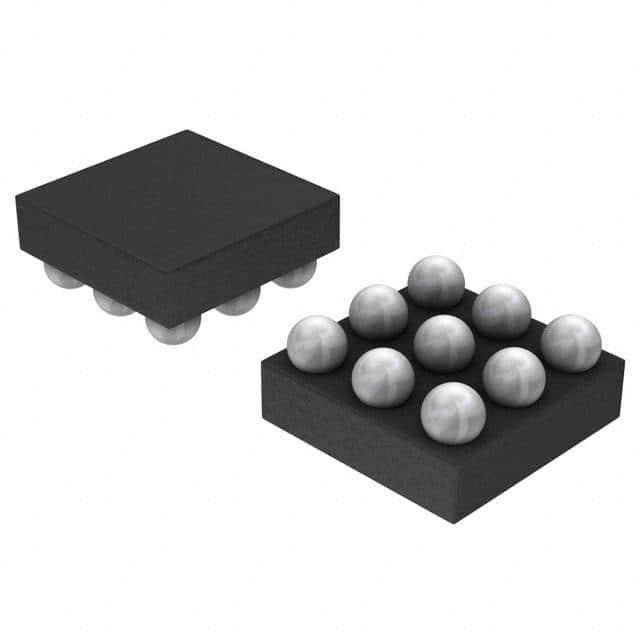

ON SEMICONDUCTOR 多媒体放大器 NCP2991FCT2G

NCP2991FCT2G概述


    产品简介


    NCP2991音频功率放大器
    NCP2991是一款专为便携通信设备设计的音频功率放大器,特别适用于移动电话等应用。该芯片能够以高达1.35瓦的连续平均功率驱动8欧姆的扬声器(来自5伏电源)或以1.1瓦的功率驱动4欧姆的扬声器(来自3.6伏电源)。它具备高品质音频输出的能力,同时只需要少量外部组件和支持最小功耗。

    技术参数


    - 输出功率:1.35瓦(8欧姆负载,5伏电源)
    - PSRR(电源抑制比):最高可达-100分贝,可直接连接电池
    - 噪声特性:单端音频输入时无“砰砰声”
    - 关断电流:10纳安(超低电流)
    - 操作电压范围:2.5伏至5.5伏
    - 外部增益配置能力:支持不同增益
    - 外部启动时间配置能力:15毫秒或30毫秒
    - 热过载保护电路
    - 封装形式:9引脚翻转芯片CSP(无铅)

    产品特点和优势


    NCP2991具备多个显著特点:
    - 高PSRR:最高可达-100分贝,允许直接连接电池。
    - 零“砰砰声”:在使用单端或差分音频输入时没有“砰砰声”现象。
    - 低电流关断模式:关断电流仅10纳安,有效延长电池寿命。
    - 灵活的增益和启动时间配置:通过外部电阻可以轻松配置增益和启动时间。
    - 热过载保护:当温度超过160℃时,内部放大器将自动关闭,防止过热损坏。

    应用案例和使用建议


    典型应用:
    - 便携式电子设备
    - PDA(个人数字助理)
    - 无线电话
    应用案例:
    假设您正在设计一款便携式音频设备,NCP2991非常适合用于此类应用。以下是具体建议:
    - 在设计时确保输入耦合电容(Ci)和偏置电容(Cbypass)选择正确,以达到最佳效果。
    - 当需要快速启动时,将TON设置为GND,启动时间为30毫秒;若希望更短的启动时间,则将TON设置为VP,启动时间为15毫秒。

    兼容性和支持


    NCP2991具有良好的兼容性,适用于多种便携式电子设备。在正常工作条件下,它的封装形式是9引脚翻转芯片CSP(无铅),并且提供了详尽的技术支持文档,如需了解更多信息,请访问ON Semiconductor官方网站下载相关资料。

    常见问题与解决方案


    - 问题1:如何设置增益?
    - 解答:通过调整外部增益设定电阻(Rin和Rf)来设置增益。

    - 问题2:启动时间可以调节吗?
    - 解答:可以通过TON引脚设置两种不同的启动时间,分别为15毫秒或30毫秒。

    - 问题3:如何避免“砰砰声”?
    - 解答:确保RinCin小于阈值(15毫秒时为2.4毫秒,30毫秒时为1.2毫秒)。

    总结和推荐


    综上所述,NCP2991音频功率放大器以其高输出功率、出色的PSRR和零“砰砰声”的特性,在便携式电子设备领域具有明显优势。对于追求高性能、低功耗和可靠性要求的应用来说,NCP2991是一个非常值得推荐的选择。无论是从技术指标还是实际应用角度来看,它都是一个高效且可靠的解决方案。

NCP2991FCT2G参数

参数
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 3V
THD + 噪声 0.015%
输出类型 1-Channel (Mono)
放大器类型 1-Channel Mono
最大输出功率 1.35*1 @ 8Ω
长*宽*高 1.45mm*1.45mm*390μm
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NCP2991FCT2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP2991FCT2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 多媒体放大器 ON SEMICONDUCTOR NCP2991FCT2G NCP2991FCT2G数据手册

NCP2991FCT2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
