首页  >  产品百科  >  NCP2820FCT1G

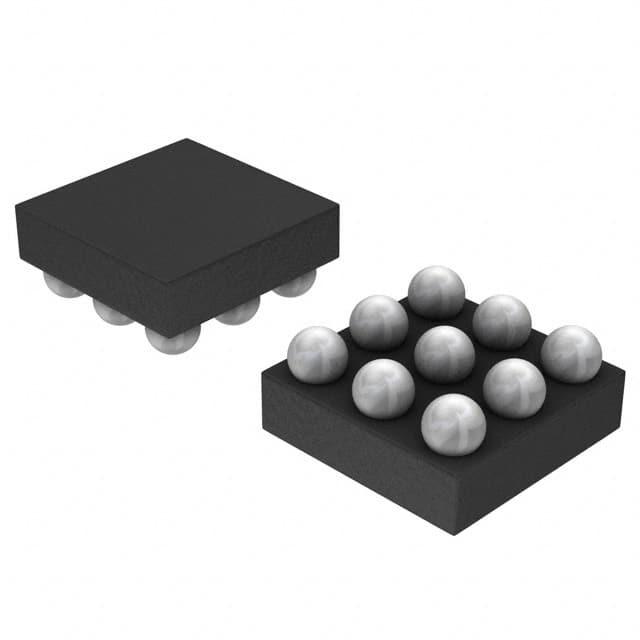

NCP2820FCT1G

产品分类: 多媒体放大器
厂牌: ON SEMICONDUCTOR
产品描述: 0.05%@ 8Ω @ 0.25W 1-Channel (Mono) 2.5V 2.65*1 @ 4Ω 5.5V 8Ω D 类 贴片安装,黏合安装 1.45mm*1.45mm*390μm
供应商型号: CY-NCP2820FCT1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 多媒体放大器 NCP2820FCT1G

NCP2820FCT1G概述

    NCP2820 Series: 2.65 W Filterless Class-D Audio Power Amplifier

    产品简介


    NCP2820系列是一款成本效益高的单声道Class-D音频功率放大器,能在5.0V电源下以桥接负载(BTL)配置提供高达2.65W的连续平均输出功率到4Ω负载。在同一条件下,输出级能为8Ω BTL负载提供1.4W的输出功率,总谐波失真加噪声(THD+N)小于1%。由于无需外部滤波器即可使用感性换能器,这款放大器非常适合手机和PDA等便携式电子设备,能够节省空间和成本。NCP2820系列拥有高达90%的效率和非常低的关断电流,可以显著延长电池寿命并降低结温。

    技术参数


    - 输出功率:
    - 在4Ω负载下,能提供高达2.65W的连续平均输出功率。
    - 在8Ω负载下,可提供1.4W的输出功率,THD+N小于1%。
    - 电源电压:
    - 操作电源电压范围为2.5V至5.5V。
    - 电源电流:
    - 激活模式下的供电静态电流:典型值为2.61mA(Vp=5.5V,无负载时)。
    - 关闭模式下的供电静态电流:典型值为0.45μA(Vp=4.2V,25°C)。
    - 效率:
    - 最高可达90%,特别是在8Ω负载、Vp=5.0V、Pout=1.2W时。
    - 总谐波失真加噪声(THD+N):
    - 典型值为0.05%(Vp=5.0V,RL=8Ω,f=1kHz,Pout=0.25W)。
    - 开关频率:
    - 内部生成,范围在190kHz到310kHz之间。
    - 增益:
    - 典型值为315kΩ(RL=8Ω)。
    - 输入阻抗:
    - 高于62dB的共模抑制比(CMRR),在Vp=3.6V,Vic=1.0Vpp,f=1kHz时。
    - 散热能力:
    - 热关断温度设置在160°C(典型值)。

    产品特点和优势


    NCP2820系列具有许多独特的功能和优势:
    - 滤波器自由设计: 无需外部滤波器,节省空间和成本。
    - 高效率: 可达90%,在大多数便携式设备中实现高效的能源利用。
    - 快速启动: NCP2820A版本仅需1ms即可启动,相较于NCP2820版本的9ms大幅缩短。
    - 超低关断电流: 仅0.45μA(25°C),几乎不消耗电池电量。
    - 卓越的PSRR: 共模抑制比超过-65dB,无需电压调节。
    - 表面贴装封装: 9针翻转芯片CSP和8针UQFN两种封装选择,适用于多种应用场景。

    应用案例和使用建议


    NCP2820系列主要应用于手机、PDA、智能手机和平板电脑等便携式电子设备中。例如,在手机中,它可以用作听筒、扬声器甚至铃声的驱动器,简化了电路设计。在使用过程中,根据应用需求选择适当的滤波器可以进一步提高音质。例如,在短距离传输情况下,可使用简单的EMI滤波器以降低辐射发射。
    使用建议:
    - 对于低功耗应用,可以选择无滤波器模式,但需注意可能存在的电磁干扰问题。
    - 若需要更好的音质表现,可在输出端添加一个由两个电感和两个电容组成的高级滤波器。
    - 要确保低的关断电流和较高的效率,需合理布局电源平面和接地平面。

    兼容性和支持


    NCP2820系列与多种电子元件兼容,特别是那些符合AEC-Q100标准的汽车应用。厂商提供了详细的订单信息和技术支持文档,确保用户在使用过程中能够得到充分的支持。

    常见问题与解决方案


    - 问:设备在启动和关闭过程中是否会发出“啪啪”声?
    - 答:不会,NCP2820系列采用先进的上升和下降增益技术,能有效防止“啪啪”噪音的产生。

    - 问:如何设置合适的增益来优化性能?
    - 答:通过调整输入电阻Ri和内部固定反馈电阻Rf的比值来实现。默认配置下,增益通常设置为2V/V,可通过调整Ri来改变。
    - 问:热关断功能如何工作?
    - 答:当结温达到160°C时,内置热关断机制将自动关闭输出,避免器件因过热而损坏。

    总结和推荐


    总体而言,NCP2820系列是专为便携式电子设备设计的一款高性能Class-D音频功率放大器。它的高效率、低功耗以及出色的音频性能使其成为手机和PDA等应用的理想选择。如果你正在寻找一款能够满足严格要求且具备优异性价比的音频放大器,NCP2820系列无疑是一个值得推荐的产品。

NCP2820FCT1G参数

参数
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 2.65*1 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.5V
THD + 噪声 0.05%@ 8Ω @ 0.25W
长*宽*高 1.45mm*1.45mm*390μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

NCP2820FCT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP2820FCT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 多媒体放大器 ON SEMICONDUCTOR NCP2820FCT1G NCP2820FCT1G数据手册

NCP2820FCT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5447 ¥ 4.6868
300+ $ 0.5397 ¥ 4.6445
500+ $ 0.5347 ¥ 4.6023
1000+ $ 0.5197 ¥ 4.3912
5000+ $ 0.5197 ¥ 4.3912
库存: 1601909
起订量: 214 增量: 1
交货地:
最小起订量为:100
合计: ¥ 468.68
