首页  >  产品百科  >  NCS20071SN2T1G

NCS20071SN2T1G

产品分类: 多媒体放大器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 运算放大器运算放大器, 单通道, TSOP封装, 单电源, 表面贴装, 5引脚
供应商型号: NCS20071SN2T1G
供应商: 国内现货
标准整包数: 3000

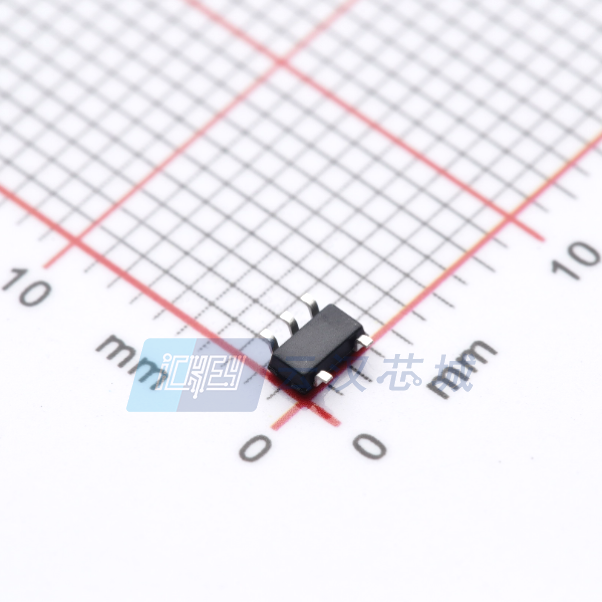

ON SEMICONDUCTOR 多媒体放大器 NCS20071SN2T1G

NCS20071SN2T1G概述

    NCS2007x/NCS2007x: 铁轨到铁轨输出运算放大器技术手册

    1. 产品简介


    NCS2007x/NCS2007x系列是一款高精度的运算放大器,专为需要铁轨到铁轨输出和宽带宽的应用设计。这些设备包括单通道、双通道和四通道配置,适用于各种电压范围(2.7V至36V),适合于广泛的应用场景,如电流检测、信号调理、车载系统等。

    2. 技术参数


    - 供应电压范围:2.7V 至 36V
    - 带宽:3 MHz(典型值,VS = 2.7V)
    - 增益带宽乘积(GBW):3 MHz
    - 转换速率(Slew Rate):2.8 V/μs(典型值,VS = 2.7V)
    - 电源电流消耗:405 μA/通道(VS = 2.7V)
    - 输入偏置电流:5 pA(典型值)
    - 温度范围:-40°C 至 125°C
    - 封装类型:多种封装选项(例如TSOP-5、SOT-553、Micro8等)

    3. 产品特点和优势


    - 铁轨到铁轨输出能力:允许用户充分利用整个供电电压范围。
    - 高带宽:3 MHz的带宽使得它适合高速信号处理。
    - 低功耗:在2.7V电源下仅消耗405 μA/通道的静态电流。
    - 宽温度范围:可在极端环境下稳定运行。
    - 适用于汽车和其他严格标准的应用:符合AEC-Q100认证,支持PPAP能力。

    4. 应用案例和使用建议


    应用案例:
    - 笔记本电脑:用于信号调理。
    - 便携仪器:适合多种测量和传感应用。
    - 电源:可实现电流检测功能。
    使用建议:
    - 确保在规定的电压范围内使用,避免电源电压超出最大额定值。
    - 使用低阻抗反馈网络以提高稳定性。
    - 考虑电路布局和去耦电容来减少噪声干扰。

    5. 兼容性和支持


    - 兼容性:该系列产品提供多种封装选项,便于在不同类型的PCB上安装。
    - 支持:由ON Semiconductor提供全面的技术支持,确保应用开发顺利进行。

    6. 常见问题与解决方案


    - 问题1:电源电流消耗过高。
    - 解决方案:检查负载电阻是否正确设置,确保电源电压不超过最大额定值。
    - 问题2:输入偏置电流异常。
    - 解决方案:检查输入端是否有外部干扰,适当增加输入保护电阻。
    - 问题3:输出电压摆幅不足。
    - 解决方案:确认供电电压是否在规定范围内,调整外部补偿电容。

    7. 总结和推荐


    综上所述,NCS2007x/NCS2007x系列运算放大器以其高带宽、低功耗、宽温度范围等特点,成为各种高性能应用的理想选择。特别是在汽车和便携式设备中,它表现出色,可靠性高,值得推荐使用。

NCS20071SN2T1G参数

参数
输出类型 Rail to Rail
放大器类型 General Purpose
最大输出功率 -
-3db带宽 3MHz
音频-负载阻抗 -
最大工作供电电压 36V
最小工作供电电压 2.7V
THD + 噪声 0.05%
3.15mm(Max)
1.65mm(Max)
1.1mm(Max)
通用封装 TSOP-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCS20071SN2T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCS20071SN2T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 多媒体放大器 ON SEMICONDUCTOR NCS20071SN2T1G NCS20071SN2T1G数据手册

NCS20071SN2T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.1865
6000+ ¥ 1.158
12000+ ¥ 1.1201
24000+ ¥ 1.1011
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3559.5
