首页  >  产品百科  >  FLZ39VD

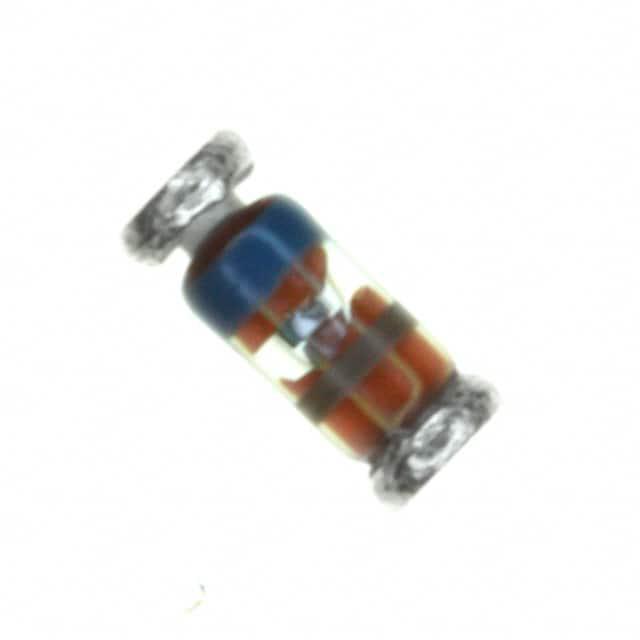

FLZ39VD

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±2.51% 133nA 37.6V 72Ω 500mW 独立式 SOD-80 贴片安装
供应商型号: Q-FLZ39VD
供应商: 期货订购
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 FLZ39VD

FLZ39VD概述


    产品简介


    FLZ2V2 - FLZ39V Zener二极管 是一种广泛应用于电路保护和稳压的应用器件。该系列二极管提供从2.12V到36.47V的多种电压选择,适用于各种电子设备中的过压保护和稳压功能。它们的主要功能是在电路中维持一个恒定的电压,以确保敏感组件在规定的工作条件下运行。典型应用领域包括电源管理、信号处理以及各类消费电子和工业电子产品。

    技术参数


    以下是该系列Zener二极管的关键技术参数:
    - 功率耗散(PD):最大为500mW。
    - 存储温度范围(TSTG):-65°C至+175°C。
    - 工作结温范围(TJ):-65°C至+175°C。
    - 最大调节电流(IZM):取决于特定型号。
    - 热阻(RθJA):300°C/W(结点到环境)。
    - 正向电压(VF):在IF=200mA时为1.2V。
    具体电气特性如下所示:
    | 产品组 | 产品名称 | VZ (V) @ IZT | ZZT (Ω) @ IZT | IZT (mA) | ZZK (Ω) @ IZK | IZK (mA) | IR (μA) @ VR | VR (V) |
    |
    | FLZ2V2 | FLZ2V2A | 2.12 - 2.30 | 35 | 20 | 400 | 1 | 55 | 0.7 |
    | FLZ3V3 | FLZ3V3A | 3.16 - 3.38 | 35 | 20 | 450 | 1 | 14 | 1 |
    | FLZ5V6 | FLZ5V6A | 5.28 - 5.55 | 10.5 | 20 | 425 | 1 | 0.75 | 2.5 |

    产品特点和优势


    1. 宽泛的电压选择:从2.12V到36.47V,适用于不同电压需求的应用场景。
    2. 高可靠性:经过严格的电气特性测试,确保在恶劣环境下的稳定表现。
    3. 小尺寸:采用SOD-80封装,适合空间受限的应用场合。
    4. 优异的温度适应性:能够在-65°C至+175°C的极端温度下正常工作。
    5. 集成性高:易于集成到现有电路中,提高系统设计的灵活性。

    应用案例和使用建议


    应用案例:
    - 电源管理:FLZ系列二极管可用于稳压电路,如开关电源中的输出稳压,确保稳定的电源供应。
    - 信号处理:在信号电路中,用于限制电压,防止电压过高损坏后续敏感器件。
    使用建议:
    - 在使用FLZ二极管进行电路设计时,要根据实际需求选择合适的电压等级,避免过压或欠压。
    - 注意二极管的功率耗散,避免长时间工作在接近最大功率的状态下。
    - 在需要高精度稳压的场合,可以考虑多级稳压设计,增加系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:FLZ系列Zener二极管采用标准SOD-80封装,可轻松与大多数PCB组装工艺兼容。
    - 支持:Fairchild Semiconductor提供详尽的技术文档和支持服务,包括在线资源和客户服务热线。

    常见问题与解决方案


    1. 问题:二极管在高电压下出现异常发热。
    解决方案:检查电路设计,确保功率耗散不超过二极管的最大额定值。必要时,使用散热片或增加空气流动来降低温度。
    2. 问题:二极管输出电压不稳定。
    解决方案:确认电路设计中没有引入额外的噪声源,检查电源输入的稳定性。调整外部电阻或电容值,以优化电路的滤波效果。

    总结和推荐


    FLZ系列Zener二极管凭借其出色的电气特性和广泛应用范围,在众多电路保护和稳压应用中表现出色。其广泛的工作温度范围和小尺寸封装使其成为紧凑型电子设备的理想选择。综上所述,FLZ系列Zener二极管是一款值得推荐的产品,适用于需要可靠电压保护和稳压的各类电子设备。

FLZ39VD参数

参数
电压容差 ±2.51%
最大功率耗散 500mW
标称齐纳电压 37.6V
配置 独立式
最大功率 500mW
Ir - 反向电流 133nA
最大齐纳阻抗 72Ω
3.6mm(Max)
通用封装 SOD-80
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FLZ39VD厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FLZ39VD数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR FLZ39VD FLZ39VD数据手册

FLZ39VD封装设计

查看详情并下载
Symbol
Footprint
3D Model
