NZ9F3V6ST5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±3% 10μA 3.73V 100Ω 250mW 独立式 SOD-923 贴片安装 800μm*600μm*370μm
供应商型号: J-ONSM-0049371
供应商: Chip1stop
标准整包数: 1

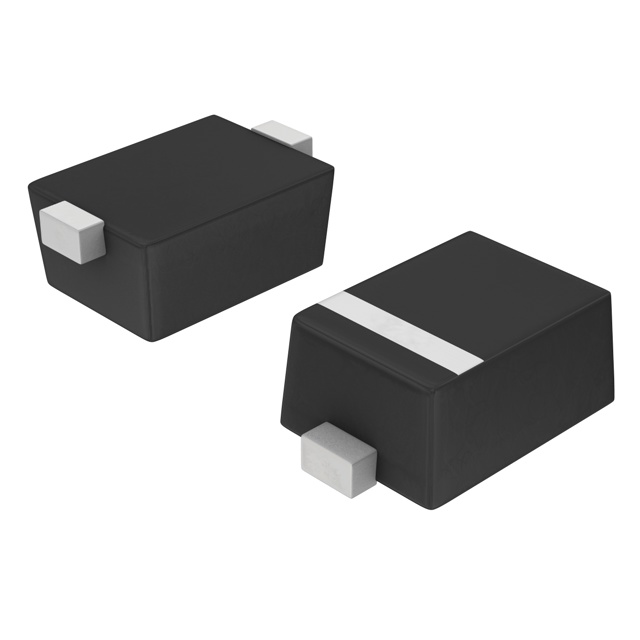

ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ9F3V6ST5G

NZ9F3V6ST5G概述

    NZ9F2V4ST5G, SZNZ9F2V4ST5G 系列 — 250 mW SOD-923 表面贴装稳压二极管

    1. 产品简介


    NZ9F2V4ST5G 和 SZNZ9F2V4ST5G 系列是 ON Semiconductor 推出的表面贴装稳压二极管系列。它们采用 SOD-923 封装形式,特别适用于空间受限的应用场合,如手机、便携式设备和高密度印刷电路板。这些稳压二极管主要用于提供电压调节和保护功能。

    2. 技术参数


    - 标准齐纳击穿电压范围: 2.4 V 至 18 V
    - 稳态功率额定值: 250 mW
    - 小外形尺寸: 1.00 mm x 0.60 mm (0.039" x 0.024")
    - 低高度: 0.40 mm (0.016")
    - 人体模型静电放电评级: 3 类(>16 kV)
    - 齐纳电压公差: 紧凑型
    - SZ 前缀: 适用于汽车和其他需要特殊站点和控制变更要求的应用
    - 无铅组件

    3. 产品特点和优势


    - 紧凑设计: 体积小巧,非常适合高密度电路板
    - 高可靠性: 具有严格的齐纳电压公差,确保稳定性能
    - 高静电放电保护: 达到 3 类标准(>16 kV),适合对静电敏感的应用
    - 适用于汽车应用: 符合 AEC-Q101 资格认证
    - 无铅制造: 符合环保要求

    4. 应用案例和使用建议


    应用案例:
    - 智能手机: 用于电源管理电路中的电压调节
    - 便携设备: 如平板电脑、智能手表等,确保稳定的供电
    - 高密度电路板: 在空间受限的情况下提供可靠的电压调节
    使用建议:
    - 电源管理: 确保稳压二极管处于合适的电流和电压范围内,以获得最佳性能
    - 热管理: 虽然稳压二极管具有良好的热阻特性,但在高功耗情况下仍需注意散热设计
    - 选择合适型号: 根据所需电压值选择不同的型号,例如 NZ9F2V4ST5G(2.43 V 至 2.63 V)适用于低电压需求的场景

    5. 兼容性和支持


    - 兼容性: 该系列稳压二极管可与其他标准 SOD-923 封装的电子元件兼容,适合多种封装布局
    - 支持: ON Semiconductor 提供详尽的技术文档和设计指南,确保客户能够顺利集成该产品

    6. 常见问题与解决方案


    - 问题: 静电放电导致损坏
    - 解决方案: 使用合适的防静电措施,如接地线和防静电腕带
    - 问题: 高温环境下性能不稳定
    - 解决方案: 确保良好的散热设计,必要时使用散热片或热导管
    - 问题: 长期使用后性能下降
    - 解决方案: 定期检查并更换老化部件,确保系统稳定运行

    7. 总结和推荐



    总结

    :
    NZ9F2V4ST5G 和 SZNZ9F2V4ST5G 系列稳压二极管以其紧凑的设计、高可靠性、良好的静电放电保护和适用广泛的电压范围,成为手机、便携设备和高密度电路板的理想选择。特别是其紧凑的尺寸和无铅制造特性,使其成为现代电子产品设计中的理想组件。
    推荐:
    鉴于该系列产品在设计上的先进性和可靠性,强烈推荐在各种需要电压调节和保护的应用中使用 NZ9F2V4ST5G 和 SZNZ9F2V4ST5G 系列稳压二极管。

NZ9F3V6ST5G参数

参数
电压容差 ±3%
最大功率耗散 250mW
标称齐纳电压 3.73V
配置 独立式
最大功率 250mW
Ir - 反向电流 10μA
最大齐纳阻抗 100Ω
长*宽*高 800μm*600μm*370μm
通用封装 SOD-923
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

NZ9F3V6ST5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZ9F3V6ST5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZ9F3V6ST5G NZ9F3V6ST5G数据手册

NZ9F3V6ST5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.0305 ¥ 0.2573
100+ $ 0.0279 ¥ 0.236
500+ $ 0.0264 ¥ 0.2227
库存: 879
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 12.86
