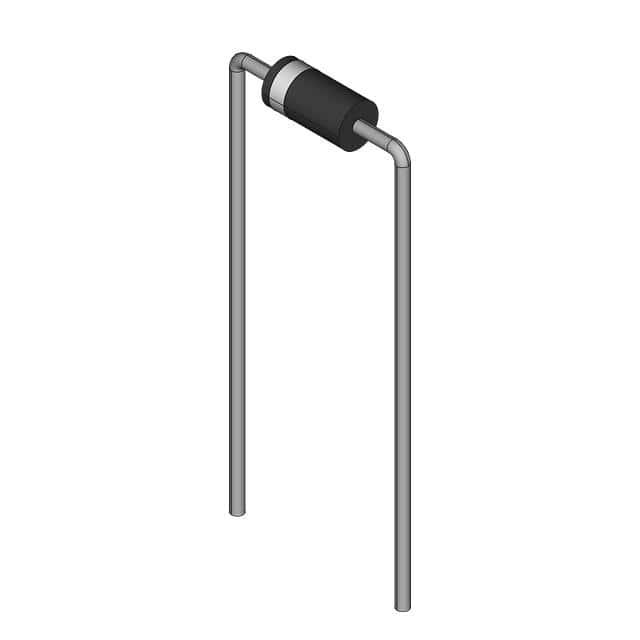

1N4748ATR

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±5% 5μA 22V 23Ω 1W 独立式 DO-41 通孔安装 5.2mm(长度)
供应商型号: 1N4748ATR
供应商: 国内现货
标准整包数: 100
ON SEMICONDUCTOR 齐纳(稳压)二极管 1N4748ATR

1N4748ATR概述

    Zener Diodes — 技术手册

    产品简介


    Zener二极管(型号1N4728A-1N4758A)是专为稳压应用设计的高性能电子元器件。这些二极管主要用于保护电路免受过电压损害,并确保稳定电压输出。它们广泛应用于电源管理、信号保护及各类电子设备中,特别是在需要精确控制电压的应用场景中。

    技术参数


    Zener二极管的关键技术参数如下:
    - 功率耗散(PD): 1.0W(在温度≤50°C下,引线长度=3/8英寸),超过50°C时每度降6.67mW。
    - 最大工作/存储温度范围(TJ, TSTG): -65°C到+200°C。
    - 反向电流(IR): 最小1μA,最大1.38mA(在特定电压下)。
    - 正向电压(VZ): 不同型号有不同的典型值,例如1N4736A在电流为10mA时的典型值为6.8V。
    - 最大浪涌电流(IZSM): 各型号不同,具体见数据表。
    - 最大反向击穿电压(VR): 最高可达58.8V。
    - 最大漏电流(IR): 各型号不同,具体见数据表。

    产品特点和优势


    - 高稳定性: 在广泛的温度范围内仍能保持稳定的电压输出。
    - 低温度系数: 确保在不同温度下的性能一致性。
    - 高可靠性: 经过严格测试,保证在恶劣环境下的长期可靠运行。
    - 多种封装选择: 支持无铅无卤素封装,满足环保要求。

    应用案例和使用建议


    Zener二极管广泛应用于多种电路中,例如:
    - 电源管理: 稳定输入电压,防止过电压损坏后续组件。
    - 信号保护: 吸收瞬间高压脉冲,保护敏感元件。
    - 基准电压源: 作为稳定的参考电压源,用于各种模拟电路中。
    使用建议:
    - 在设计电源稳压电路时,根据具体应用场景选择合适的Zener二极管型号,确保稳压效果最佳。
    - 注意散热设计,避免长时间大电流工作导致过热。
    - 结合适当的滤波电路,以减少电压纹波和噪声。

    兼容性和支持


    Zener二极管与大多数标准电路兼容。ON Semiconductor提供全面的技术支持,包括详细的安装指南和故障排查手册,以及通过官网获取最新信息和技术文档。

    常见问题与解决方案


    1. 问题: 二极管发热异常。
    - 解决方案: 检查散热系统是否有效,确保周围没有过多的热源干扰。
    2. 问题: 稳压输出不稳定。
    - 解决方案: 确认负载和输入电压的变化范围,调整Zener二极管的工作点。
    3. 问题: 泄漏电流过大。
    - 解决方案: 检查焊接质量,确保二极管与电路板连接良好。

    总结和推荐


    Zener二极管是一款高性能且应用广泛的电子元器件,特别适用于需要稳压和过电压保护的场合。其高稳定性、可靠的性能和广泛的适用范围使其成为众多工程师的理想选择。总体来看,我们强烈推荐使用Zener二极管来满足这些需求,尤其适合在严苛环境中工作的电路。
    希望这篇手册对您了解和使用Zener二极管有所帮助。如需更多技术支持,请联系我们的客户服务团队。

1N4748ATR参数

参数
最大功率耗散 1W
标称齐纳电压 22V
配置 独立式
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 23Ω
电压容差 ±5%
长*宽*高 5.2mm(长度)
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

1N4748ATR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1N4748ATR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR 1N4748ATR 1N4748ATR数据手册

1N4748ATR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.088
500+ ¥ 1.02
1000+ ¥ 0.969
库存: 400
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 108.8
