NZ9F3V3T5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±5% 10μA 3.3V 100Ω 250mW 独立式 SOD-923 贴片安装 800μm*600μm*370μm
供应商型号: FL-NZ9F3V3T5G
供应商: 海外现货
标准整包数: 1

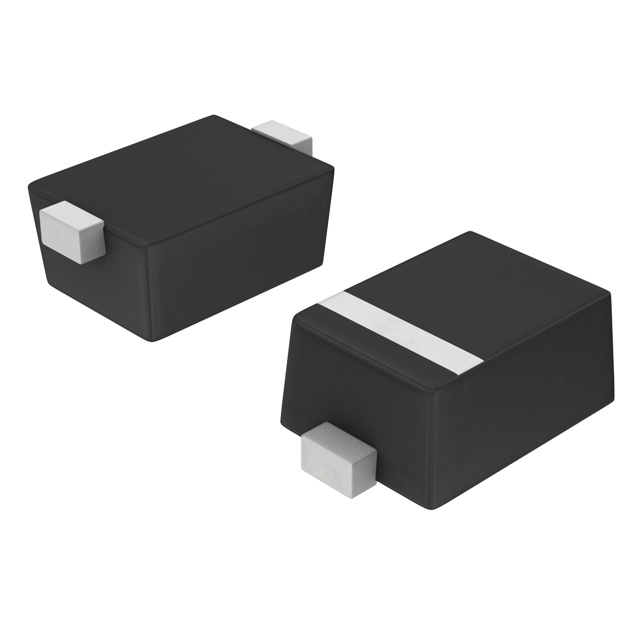

ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ9F3V3T5G

NZ9F3V3T5G概述

    # Zener电压调节器:NZ9F2V4T5G, SZNZ9F2V4T5G系列

    产品简介


    NZ9F2V4T5G和SZNZ9F2V4T5G是属于SZNZ9F2V4T5G系列的瞬态电压抑制二极管(TVS),专门设计用于提供稳压保护,特别适用于空间受限的应用场合。该系列的产品广泛应用于手机、手持设备和高密度PCB板中。它们采用小型SOD-923表面贴装封装,具有出色的电气特性和小巧的尺寸,能够满足现代电子设备对高效能和紧凑体积的需求。

    技术参数


    以下是NZ9F2V4T5G和SZNZ9F2V4T5G系列的主要技术参数:
    - 标准齐纳击穿电压范围: 2.4 V 至 24 V
    - 稳态功率额定值: 250 mW
    - 小体积外型尺寸: 0.039英寸 × 0.024英寸(1.00毫米 × 0.60毫米)
    - 低外形高度: 0.016英寸(0.40毫米)
    - 人体模型ESD评级: 3类(>16 kV)
    - 标记前缀(汽车及其他应用): SZ(符合AEC-Q101标准且具备PPAP能力)
    此外,这些设备还符合无铅、无卤素/溴化阻燃剂(Halogen Free/BFR Free)和RoHS指令。

    产品特点和优势


    - 高可靠性: 符合UL 94 V-0阻燃等级,确保长期稳定运行。
    - 高抗静电能力: 高达16 kV的人体模型ESD评级,增强了抗静电冲击的能力。
    - 环保: 无铅、无卤素,符合RoHS指令。
    - 适用广泛: 适用于多种电子产品,包括汽车、移动通信设备等。
    - 高效散热: 低热阻(RθJA 500°C/W),有效控制温度升高。

    应用案例和使用建议


    应用案例
    - 手机及便携设备: 在这种空间受限的环境中,SZNZ9F2V4T5G可以为关键电路提供可靠的电压调节保护。
    - 高密度PCB板: 在高密度电路板上,SZNZ9F2V4T5G的小尺寸特性使其能够在有限的空间内实现高效的电压稳压。
    使用建议
    - 环境温度管理: 确保安装时留有足够的散热空间,以避免高温引起的性能下降。
    - 正确连接: 注意正负极的正确连接,避免反接导致的损坏。
    - 并联使用: 在需要更大功率的情况下,可以考虑将多个SZNZ9F2V4T5G二极管并联使用。

    兼容性和支持


    这些设备与其他标准的SOD-923封装电子元件具有良好的兼容性。制造商提供了详尽的技术支持文档和在线资源,用户可以通过访问[官方网站](http://www.onsemi.com/)获取更多技术信息和支持服务。

    常见问题与解决方案


    1. 如何识别二极管的正负极?
    - 解决方法: 检查设备上的标识带,带标识的一端为阴极(负极)。
    2. 在何种条件下应该使用额外的散热措施?
    - 解决方法: 当设备长时间工作或处于较高环境温度下,应采取适当的散热措施以防止过热。
    3. 如何确保设备符合RoHS指令?
    - 解决方法: 查阅产品的材料安全数据表(MSDS),确认其中不含禁用物质。

    总结和推荐


    NZ9F2V4T5G和SZNZ9F2V4T5G是理想的瞬态电压保护解决方案,尤其适用于手机、手持设备和高密度PCB板中。其小巧的尺寸、高可靠性和环境友好性使得它在现代电子设计中具有显著的竞争优势。强烈推荐此系列产品用于对空间和性能有严格要求的应用场合。

NZ9F3V3T5G参数

参数
最大齐纳阻抗 100Ω
电压容差 ±5%
最大功率耗散 250mW
标称齐纳电压 3.3V
配置 独立式
最大功率 250mW
Ir - 反向电流 10μA
长*宽*高 800μm*600μm*370μm
通用封装 SOD-923
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NZ9F3V3T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZ9F3V3T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZ9F3V3T5G NZ9F3V3T5G数据手册

NZ9F3V3T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0226 ¥ 0.1898
库存: 200000
起订量: 26586 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.18
直接购买
加入购物车
