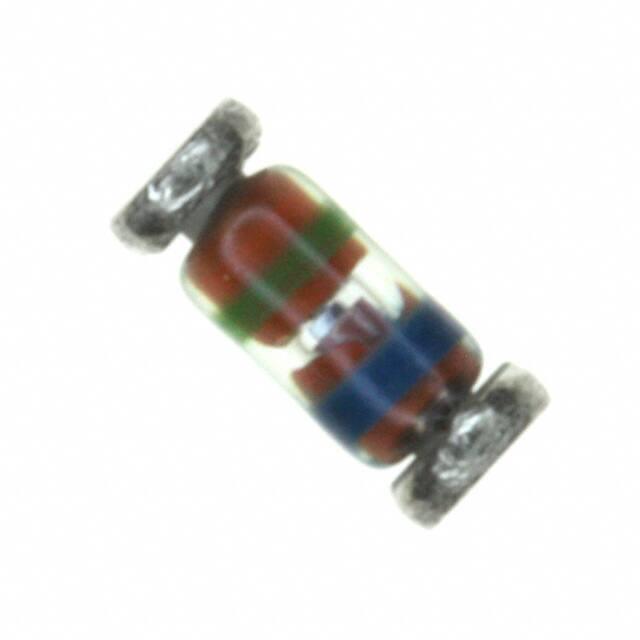

FLZ16VB

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±2.52% 133nA 15.7V 15.2Ω 500mW 独立式 SOD-80 贴片安装
供应商型号: CY-FLZ16VB
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 FLZ16VB

FLZ16VB概述

    FLZ2V2 - FLZ39V Zener Diodes

    产品简介


    Zener二极管(如FLZ2V2至FLZ39V系列)是用于稳压和电路保护的重要电子元件。这类二极管的主要功能是在特定电压下反向导通,从而在电路中实现稳压作用。Zener二极管广泛应用于电源电路、开关电源、信号处理、以及各种需要稳定电压的场合。

    技术参数


    以下是这些Zener二极管的关键技术规格:
    - 功率耗散(PD):500毫瓦(mW)
    - 存储温度范围(TSTG):-65°C至+175°C
    - 结温(TJ):-65°C至+175°C
    - 最大调节电流(IZM):依赖于PD/VZ
    - 热阻(RθJA):300°C/W
    - 正向电压(VF):1.2V(IF=200mA)
    电气特性表格如下:
    | 产品组 | 产品名称 | VZ (V) @ IZT | ZZT(Ω) @ IZT | IZT (mA) | ZZK(Ω) @ IZK | IZK (mA) | IR (μA) @ VR | VR (V) |
    |
    | FLZ2V2 | FLZ2V2A | 2.12 | 35 | 20 | - | - | 400 | 1 |
    | FLZ2V2 | FLZ2V2B | 2.22 | 35 | 20 | - | - | 400 | 1 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 宽泛的工作电压范围:从2.12V到39V,适用于多种应用需求。
    - 高可靠性:能在极端温度环境下正常工作,适合工业和汽车应用。
    - 低热阻设计:有助于散热,提高长时间工作的稳定性。
    - 多种封装选择:SOD-80封装,易于集成。

    应用案例和使用建议


    FLZ系列Zener二极管广泛应用于各类稳压电路,例如:
    - 电源管理电路:确保输出电压的稳定性。
    - 过电压保护电路:保护敏感元件免受电压瞬变的影响。
    使用建议:
    - 正确选择电压等级:根据负载需求选择合适的稳压电压。
    - 散热考虑:高功率应用时需注意散热,避免因温度过高导致损坏。

    兼容性和支持


    - 兼容性:这些二极管与大多数标准电路板兼容。
    - 技术支持:制造商提供详细的技术文档和专业支持。

    常见问题与解决方案


    - 问题:工作电压不稳定
    - 解决方案:检查电路连接,确认稳压电路的设计符合要求。
    - 问题:温度过高
    - 解决方案:增加散热措施,确保良好的通风和散热环境。

    总结和推荐


    FLZ系列Zener二极管凭借其宽泛的工作电压范围、高可靠性和优秀的散热性能,在稳压电路设计中具有显著的优势。对于需要精确稳压的应用场合,强烈推荐使用这一系列的二极管。它们不仅能够满足基本的稳压需求,还能在恶劣环境下保持稳定的性能,非常适合各种工业和汽车应用。

FLZ16VB参数

参数
标称齐纳电压 15.7V
配置 独立式
最大功率 500mW
Ir - 反向电流 133nA
最大齐纳阻抗 15.2Ω
电压容差 ±2.52%
最大功率耗散 500mW
3.6mm(Max)
通用封装 SOD-80
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FLZ16VB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FLZ16VB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR FLZ16VB FLZ16VB数据手册

FLZ16VB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0199 ¥ 0.1683
库存: 7825
起订量: 5942 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 841.5
直接购买
加入购物车
