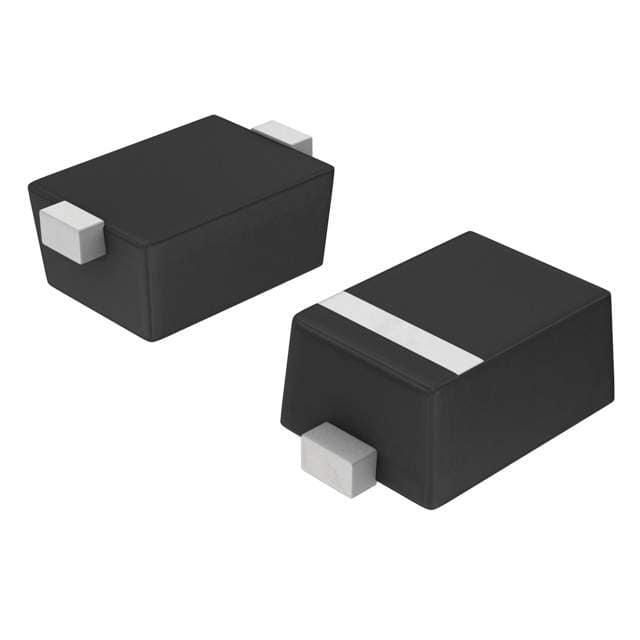

NZ9F13VT5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±5% 100nA 13V 37Ω 250mW 独立式 SOD-923 贴片安装 800μm*600μm*370μm
供应商型号: CY-NZ9F13VT5G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ9F13VT5G

NZ9F13VT5G概述

    文章:NZ9F2V4T5G Zener电压调节器技术手册解析

    1. 产品简介


    NZ9F2V4T5G 和 SZNZ9F2V4T5G 系列是由ONSEMI公司开发的一款贴片式表面安装二极管(SOD-923封装),专为需要稳压和保护的电路设计。这些二极管以其紧凑的体积、卓越的电气特性和宽泛的工作电压范围而著称,广泛应用于移动通信设备、便携式电子设备以及高密度印刷电路板设计中。它们通过提供精确的稳压和可靠保护,有效应对复杂电子系统的需求。
    主要功能包括:
    - 稳压保护:提供精确的电压调节功能,适用于低压和高压应用。
    - 空间效率:采用SOD-923小型化封装,适合高密度布局。
    - 抗干扰能力:具备优秀的静电放电(ESD)防护能力,符合Human Body Model(HBM)Class 3标准。
    目标应用领域:
    - 手机和平板电脑
    - 智能穿戴设备
    - 通信设备
    - 工业控制板

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 稳压电压(VZ) | 2.4V至24V |
    | 额定功率(PD) | 250mW |
    | 封装尺寸(D × E) | 1.00mm × 0.60mm |
    | 最高工作温度(Tj) | -65°C 至 +150°C |
    | 最大漏电流(IR) | <1μA(典型值) |
    | 稳态电流(IzT) | 5mA至100mA |
    | 引脚材料 | 镀锡铜引脚,无铅环保 |
    | ESD防护等级 | HBM Class 3 (>16kV) |
    注解:NZ9F2V4T5G及其变种型号在Zener电压和阻抗特性上略有差异,但总体性能指标保持一致。该系列二极管经过AEC-Q101认证,适配汽车和其他严苛环境的应用。

    3. 产品特点和优势


    1. 小型化设计:SOD-923封装尺寸仅为0.039" × 0.024",极大地节省PCB空间,尤其适用于空间有限的移动设备。
    2. 高性能稳压:提供稳定且准确的电压调节功能,电压范围覆盖2.4V到24V。
    3. 高可靠性:采用无卤素、无溴化阻燃剂材料,符合RoHS标准,绿色环保且耐久性强。
    4. 抗ESD性能:出色的抗静电能力使其适用于对电磁干扰敏感的应用场景。
    5. 高性价比:通过优化设计和生产流程,NZ9F2V4T5G在保持高质量的同时,提供了极具竞争力的价格。

    4. 应用案例和使用建议


    应用案例:
    - 在智能手机和平板电脑的电源管理系统中,NZ9F2V4T5G作为稳压元件用于保证电池电压的稳定性。
    - 高端PC主板上的过压保护电路中,利用其低功耗、高精度的特点保护关键芯片组。
    使用建议:
    - 确保在设计阶段匹配合适的封装和热管理方案,以避免因散热不足导致的性能下降。
    - 在焊接过程中遵守最大回流温度限制(260°C),防止焊点损坏。
    - 若需长期存储,建议在-65°C至+150°C范围内控制环境温度,延长产品寿命。

    5. 兼容性和支持


    NZ9F2V4T5G可与多种主流电子设备兼容,包括单片机(MCU)、微处理器(MPU)和其他传感器模块。此外,ON Semiconductor提供全面的技术支持服务,包括在线资源、电话咨询及本地销售代表协助。
    客户可以通过公司官网或技术支持热线获取相关文档、样品请求以及售后保障服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查焊接质量和环境温度是否超标。 |
    | 电压调节不准确 | 确认输入电压范围与Zener电压匹配。 |
    | 热失控现象 | 使用更大尺寸的PCB板增加散热面积。|

    7. 总结和推荐


    综上所述,NZ9F2V4T5G Zener电压调节器凭借其高精度、高可靠性和紧凑的设计,在电子元器件市场中表现出色。其广泛的应用领域和强大的性能优势使其成为各类电子设备的理想选择。如果您正在寻找一款兼顾品质与成本效益的稳压元件,NZ9F2V4T5G是一个非常值得推荐的产品。
    推荐指数:★★★★★

NZ9F13VT5G参数

参数
电压容差 ±5%
最大功率耗散 250mW
标称齐纳电压 13V
配置 独立式
最大功率 250mW
Ir - 反向电流 100nA
最大齐纳阻抗 37Ω
长*宽*高 800μm*600μm*370μm
通用封装 SOD-923
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装
