NZ9F12VST5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±2% 100nA 12V 30Ω 250mW 独立式 SOD-923 贴片安装 800μm*600μm*370μm
供应商型号: CY-NZ9F12VST5G
供应商:
标准整包数: 1

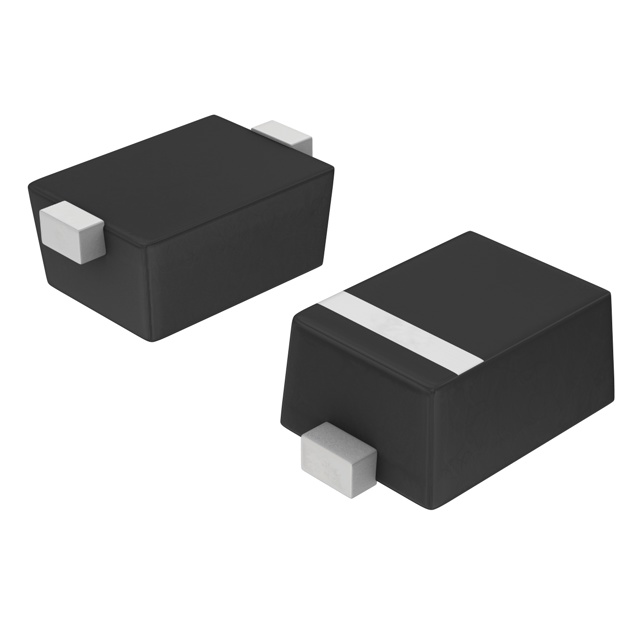

ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ9F12VST5G

NZ9F12VST5G概述

    NZ9F2V4ST5G, SZNZ9F2V4ST5G 系列 Zener 电压调节器技术手册

    产品简介


    NZ9F2V4ST5G 和 SZNZ9F2V4ST5G 是由 Semiconductor Components Industries, LLC 生产的一系列 SOD-923 封装表面贴装的齐纳二极管。这些齐纳二极管主要用于提供电压调节和保护,特别适用于空间受限的应用场合,如手机、手持设备和高密度 PCB 板。该系列产品通过了 AEC-Q101 资格认证,符合无铅工艺要求。

    技术参数


    - 标准齐纳击穿电压范围: 2.4 V 至 18 V
    - 稳态功率额定值: 250 mW
    - 小尺寸外壳规格: 1.00 mm x 0.60 mm
    - 低高度: 0.40 mm
    - ESD 评级: 3 类(>16 kV)
    - 稳态功率降额曲线: 见图2
    - 热阻: 500 °C/W (Junction-to-Ambient)
    - 工作温度范围: -65°C 到 +150°C
    - 最大封装温度: 260°C
    - 最小焊接温度: 260°C
    - 标准封装形式: SOD-923
    - 封装材料: 转移模塑耐热塑料,满足 UL 94, V-0 标准
    - 引脚镀层: 100% 镀锡(锡)

    产品特点和优势


    - 紧凑设计: 尺寸小巧,非常适合空间受限的应用环境。
    - 高性能: 稳态功率额定值为 250 mW,具有出色的电压调节能力。
    - 良好的抗静电能力: 符合 3 类 ESD 评级,有效防止静电损坏。
    - 宽泛的电压范围: 击穿电压范围广,适用于多种应用场合。
    - 符合无铅工艺: 适合现代环保要求。

    应用案例和使用建议


    - 手机: 在手机充电电路中提供电压调节,保护电池和电源管理芯片。
    - 手持设备: 用于便携式设备的电源管理,提高系统的稳定性和可靠性。
    - 高密度PCB板: 在高密度布线的电路板上,能够有效地节约空间,减少复杂度。
    使用建议:
    - 在设计时需要考虑散热问题,特别是当电流较大时,要保证足够的散热措施。
    - 建议选择合适的工作温度范围内的型号,以确保在各种环境下都能稳定工作。

    兼容性和支持


    - 该系列产品可与其他同类的 SOD-923 封装齐纳二极管轻松互换。
    - 厂商提供详细的文档和支持服务,可以通过其官网获取更多信息。

    常见问题与解决方案


    - 问题1: 高温下性能不稳定。
    - 解决方案: 采用有效的散热措施,例如添加散热片或者优化 PCB 设计以增加散热通道。
    - 问题2: 稳态功率不足。
    - 解决方案: 选择更高额定值的型号或者优化电路设计以降低功耗。
    - 问题3: 击穿电压不准。
    - 解决方案: 严格遵守生产规范,确保每个组件都经过严格测试。

    总结和推荐


    NZ9F2V4ST5G 和 SZNZ9F2V4ST5G 系列齐纳二极管在设计紧凑、电压范围宽、抗静电能力强等方面表现出色,非常适合用于手机、手持设备及高密度 PCB 板等应用场景。强烈推荐用于需要电压调节和保护的应用场景。然而,在使用过程中需要注意散热问题,并确保正确的电路设计以充分发挥其性能。

NZ9F12VST5G参数

参数
配置 独立式
最大功率 250mW
Ir - 反向电流 100nA
最大齐纳阻抗 30Ω
电压容差 ±2%
最大功率耗散 250mW
标称齐纳电压 12V
长*宽*高 800μm*600μm*370μm
通用封装 SOD-923
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NZ9F12VST5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZ9F12VST5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZ9F12VST5G NZ9F12VST5G数据手册

NZ9F12VST5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0277 ¥ 0.2337
5000+ $ 0.0277 ¥ 0.2337
库存: 4150198
起订量: 4279 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 233.7
