NZ9F9V1ST5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±2% 500nA 9.04V 30Ω 250mW 独立式 SOD-923-2 贴片安装 800μm*600μm*370μm
供应商型号: CY-NZ9F9V1ST5G
供应商:
标准整包数: 1

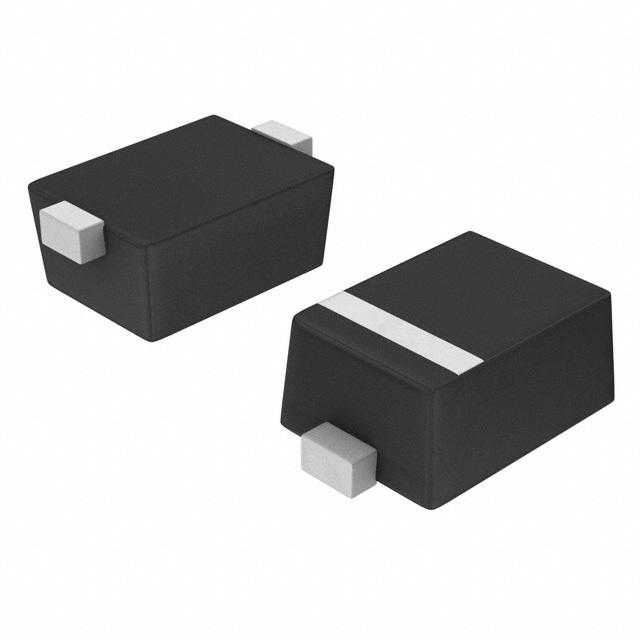

ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ9F9V1ST5G

NZ9F9V1ST5G概述

    Zener电压调节器(NZ9F2V4ST5G, SZNZ9F2V4ST5G系列)技术手册

    1. 产品简介


    Zener电压调节器是专为紧凑空间设计而研发的半导体元器件。该系列电压调节器采用SOD-923表面贴装封装,适用于如蜂窝电话、便携式设备及高密度PC板等多种应用场合。它们通过提供电压调节和保护功能,在空间有限的应用环境中表现出色。

    2. 技术参数


    - 标准Zener击穿电压范围:2.4 V至18 V
    - 稳态功率等级:250 mW
    - 小体积外形尺寸:0.039英寸 × 0.024英寸(1.00毫米 × 0.60毫米)
    - 低体高度:0.016英寸(0.40毫米)
    - 静电放电(ESD)等级:Class 3(>16 kV)
    - 紧密的Zener电压容差
    - 用于汽车和其他应用的独特站点控制变更要求的SZ前缀;AEC-Q101合格并具有PPAP能力
    - 无铅器件

    3. 产品特点和优势


    这些Zener电压调节器在同类产品中具有显著的优势。例如,其紧凑的设计使其非常适合应用于空间受限的应用场景,同时它们具有良好的稳态功率处理能力和优异的静电放电耐受能力。此外,独特的标识符如SZ前缀可以满足汽车和其他需要特殊控制的应用需求。

    4. 应用案例和使用建议


    - 便携式电子设备:Zener电压调节器常用于智能手机和各种便携式电子设备中,确保电源稳定和可靠。
    - 高密度PCB:适合应用于需要密集布线的电路板,如路由器和服务器,保证设备稳定运行。
    使用建议:
    - 在选择Zener电压调节器时,根据应用的具体需求选择合适的Zener击穿电压值。
    - 注意保持器件周围环境的温度和湿度条件,以确保其长期稳定运行。

    5. 兼容性和支持


    这些器件与大多数表面贴装工艺兼容,并且可以轻松集成到现有的设计中。制造商提供了详尽的技术支持文档和客户支持服务,以确保用户能够正确安装和使用这些产品。

    6. 常见问题与解决方案


    - 问:如何判断Zener电压调节器是否损坏?
    - 答:可以通过测量其击穿电压来判断。如果测量值明显偏离标准值,则可能存在故障。

    - 问:在高温环境下使用Zener电压调节器时,应注意什么?
    - 答:应避免长时间处于高热环境中,以防温度过高导致性能下降。建议在安装时添加适当的散热措施。

    7. 总结和推荐


    综上所述,NZ9F2V4ST5G, SZNZ9F2V4ST5G系列Zener电压调节器在紧凑型应用中表现优秀,具备高效能和可靠的电压调节性能。我们强烈推荐这些器件应用于对空间和性能都有较高要求的项目中。

NZ9F9V1ST5G参数

参数
配置 独立式
最大功率 200mW
Ir - 反向电流 500nA
最大齐纳阻抗 30Ω
电压容差 ±2%
最大功率耗散 250mW
标称齐纳电压 9.04V
长*宽*高 800μm*600μm*370μm
通用封装 SOD-923-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NZ9F9V1ST5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZ9F9V1ST5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZ9F9V1ST5G NZ9F9V1ST5G数据手册

NZ9F9V1ST5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0431 ¥ 0.3646
5000+ $ 0.0431 ¥ 0.3646
库存: 466965
起订量: 2743 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 364.6
