MM3Z5V1C

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±5% 1.8μA 5.1V 56Ω 200mW 独立式 SOD-323F 贴片安装 1.7mm*1.25mm*700μm
供应商型号: AV-S-FSCMM3Z5V1C
供应商: Avnet
标准整包数: 3000

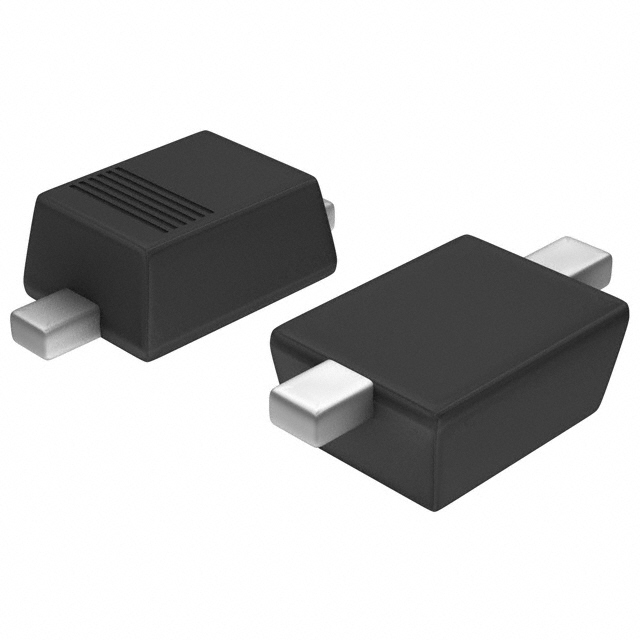

ON SEMICONDUCTOR 齐纳(稳压)二极管 MM3Z5V1C

MM3Z5V1C概述

    MM3Z2V4C/MM3Z75VC Zener Diodes 技术手册

    1. 产品简介


    MM3Z2V4C-MM3Z75VC 是一种宽电压范围的稳压二极管(Zener Diode),提供从2.4伏到75伏的多种电压选择。这些二极管具有卓越的精度、紧凑的表面贴装封装(SMD)及无铅设计,符合RoHS标准,使其适用于广泛的电子设备中。

    2. 技术参数


    - 电压范围:2.4 V 至 75 V
    - 电压精度:±5%(C系列)
    - 最大功耗:200 mW
    - 存储温度范围:-65°C 至 +150°C
    - 最大接面温度:150°C
    - 热阻抗:595°C/W
    - 前向电压:最大值为1.0 V(IF=10 mA)

    3. 产品特点和优势


    MM3Z2V4C-MM3Z75VC 的主要特点包括:
    - 电压范围广泛:从2.4V到75V,适合不同应用需求。
    - 精度高:C系列的电压精度为±5%,确保稳定的工作电压。
    - 小型化设计:非常小且薄的表面贴装封装,方便集成于小型电路板。
    - 无铅和环保:符合RoHS标准,减少对环境的影响。
    - 可靠性高:即使在极端工作环境下,也能保持良好的稳定性。

    4. 应用案例和使用建议


    MM3Z2V4C-MM3Z75VC 广泛应用于通信、电源管理、汽车电子等领域。在具体使用时,建议如下:
    - 电源调节:用于稳定电源电压,特别是在输出电压需要严格控制的应用中。
    - 过压保护:作为电压钳位元件,防止电路因电压过高而损坏。
    - 信号调理:用于模拟电路中的信号调节和保护,提高信号质量。

    5. 兼容性和支持


    - 兼容性:与其他标准表面贴装元件兼容,可轻松集成到现有的电路设计中。
    - 技术支持:ON Semiconductor 提供专业的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备发热严重 | 检查负载是否过大;调整负载或使用散热片。 |
    | 输出电压不稳定 | 确保输入电压稳定;检查电路连接是否正确。 |
    | 设备无法正常工作 | 检查设备是否受损;替换新的设备。 |

    7. 总结和推荐


    MM3Z2V4C-MM3Z75VC 稳压二极管在电压精度、稳定性以及封装尺寸方面表现出色,特别适合用于需要精密稳压的应用场景。考虑到其卓越的技术特性和良好的性价比,我们强烈推荐使用这些产品。无论是用于通信系统还是汽车电子,这些二极管都能提供可靠的性能和稳定的输出,满足各类应用的需求。

MM3Z5V1C参数

参数
最大齐纳阻抗 56Ω
电压容差 ±5%
最大功率耗散 200mW
标称齐纳电压 5.1V
配置 独立式
最大功率 200mW
Ir - 反向电流 1.8μA
长*宽*高 1.7mm*1.25mm*700μm
通用封装 SOD-323F
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

MM3Z5V1C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MM3Z5V1C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR MM3Z5V1C MM3Z5V1C数据手册

MM3Z5V1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9000+ $ 0.0216 ¥ 0.1915
27000+ $ 0.0214 ¥ 0.1898
库存: 33000
起订量: 9000 增量: 3000
交货地:
最小起订量为:9000
合计: ¥ 1723.5
直接购买
加入购物车
