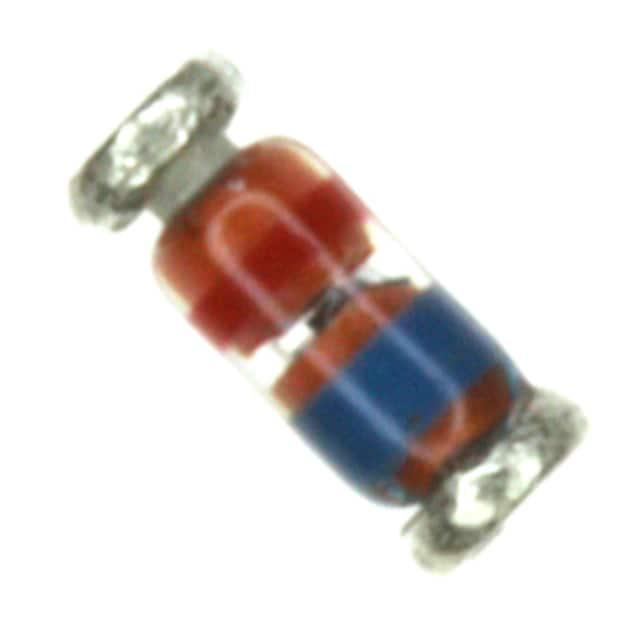

FLZ12VA

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±2.54% 133nA 11.4V 9.5Ω 500mW 独立式 SOD-80 贴片安装
供应商型号: CY-FLZ12VA
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 FLZ12VA

FLZ12VA概述

    # Zener二极管FLZ2V2至FLZ39V产品技术手册解析

    产品简介


    基本介绍
    Zener二极管(也称为齐纳二极管)是一种特殊的半导体二极管,主要设计用于稳定电路中的电压。FLZ2V2至FLZ39V系列Zener二极管提供了一系列稳定的齐纳电压值,从2.12V到38.52V不等,适用于多种电路设计需求。这些二极管采用SOD-80封装,具有小型化和高效的特点,广泛应用于消费电子、通信设备及工业控制等领域。
    主要功能
    - 稳压功能:通过将过高的输入电压稳定到预设的齐纳电压水平,确保后级电路的安全运行。
    - 保护电路:防止电路受到过高电压或电流波动的影响。
    - 信号电平转换:在某些信号处理电路中,可用于调整不同模块之间的电平匹配。
    应用领域
    - 消费电子产品
    - 通信设备
    - 工业自动化
    - 电源管理模块

    技术参数


    以下为FLZ2V2至FLZ39V系列的主要技术参数,均在TA=25°C条件下测试得出:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 齐纳电压(VZ) | 2.12 | 2.21 | 2.30 | V |
    | 正向电压(VF) | 1.2 V |
    | 最大反向电流(IR) | 0.7 55 | µA |
    | 最大功耗(PD) 500 mW |
    | 热阻(RθJA) 300 °C/W |

    产品特点和优势


    独特功能
    1. 宽广的齐纳电压范围:支持2.12V至38.52V的齐纳电压选择,满足多样化电路设计需求。
    2. 高可靠性:采用先进的半导体制造工艺,确保在各种工作环境下的稳定性和耐用性。
    3. 低热阻设计:热阻仅为300°C/W,有效提升散热性能。
    市场竞争力
    - 高性能价格比:相较于同类型产品,FLZ系列具备更高的性价比,适合大规模生产和成本敏感型应用。
    - 广泛的应用支持:几乎覆盖所有现代电子产品的稳压需求,适应性强。

    应用案例和使用建议


    实际应用场景
    1. 消费电子产品中的稳压电路:例如手机充电器,利用FLZ系列二极管将不稳定输入电压稳压至适配器输出电压。
    2. 工业控制设备中的保护电路:如可编程逻辑控制器(PLC),使用FLZ二极管保护主控芯片免受高压脉冲损害。
    使用建议
    - 在设计电路时,根据负载电流选择合适的齐纳电压和功率等级。
    - 注意合理布局,减少寄生电感和电容对稳压效果的影响。
    - 考虑散热设计,尤其是在高功耗应用中,建议增加散热片以提高可靠性。

    兼容性和支持


    兼容性
    FLZ系列Zener二极管与市面上主流的PCB封装和焊盘设计完全兼容,可以直接替换同类产品,无需修改现有电路板设计。
    支持服务
    ON Semiconductor提供全面的技术支持和售后服务,包括产品文档、样品请求和技术咨询。如有需要,可通过电子邮件联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载电流是否超过额定值 |
    | 温度过高 | 增加散热措施,如安装散热片 |
    | 齐纳电压偏差过大 | 确认齐纳电压选择是否符合设计要求 |

    总结和推荐


    综合评估
    FLZ2V2至FLZ39V系列Zener二极管凭借其广泛的齐纳电压范围、高可靠性和经济性,在稳压和保护电路设计中表现出色。特别是在消费电子和工业控制领域,该系列产品展现出显著的竞争优势。
    推荐结论
    强烈推荐FLZ系列Zener二极管用于需要稳定电压的各类电路设计。对于追求高性能和低成本的项目,该系列产品无疑是理想的选择。如果您需要进一步技术支持或定制化方案,可直接联系ON Semiconductor获取帮助。

FLZ12VA参数

参数
最大功率 0.5
Ir - 反向电流 133nA
最大齐纳阻抗 9.5Ω
电压容差 ±2.54%
最大功率耗散 500mW
标称齐纳电压 11.4V
配置 独立式
3.6mm(Max)
通用封装 SOD-80
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FLZ12VA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FLZ12VA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR FLZ12VA FLZ12VA数据手册

FLZ12VA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0199 ¥ 0.1683
库存: 24888
起订量: 5942 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 841.5
