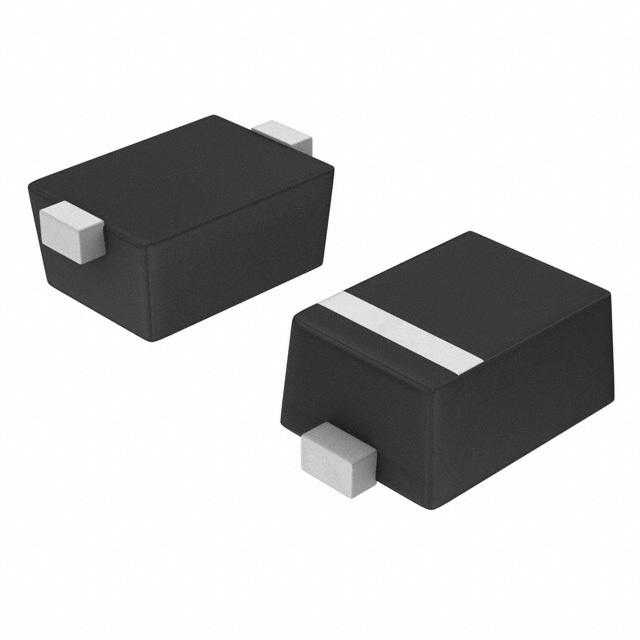

NZ9F6V8ST5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: ±2% 500nA 6.8V 40Ω 250mW 独立式 SOD-923-2 贴片安装 800μm*600μm*370μm
供应商型号: CSJ-ST50662668
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ9F6V8ST5G

NZ9F6V8ST5G概述

    Zener Voltage Regulators NZ9F2V4ST5G, SZNZ9F2V4ST5G SERIES

    产品简介


    Zener电压调节器是用于电压调节保护的二极管系列产品。本系列二极管采用SOD-923表面贴装封装形式,具有体积小、重量轻的特点,适用于空间有限的应用场合。这些电压调节器特别适用于手机、手持便携设备以及高密度PCB电路板等领域。

    技术参数


    - 标准齐纳击穿电压范围:2.4 V至18 V
    - 稳态功率额定值:250 mW
    - 小外形尺寸:0.039" x 0.024" (1.00 mm x 0.60 mm)
    - 低封装高度:0.016" (0.40 mm)
    - 人体模型静电放电等级:Class 3 (>16 kV)
    - 严格限制的VZ
    - 符合AEC-Q101标准,具备PPAP能力
    机械特性
    - 封装材料:无空洞的传递成型热固塑料环氧树脂,符合UL 94 V-0阻燃标准
    - 引脚电镀:全镀锡(Matte Sn)
    - 安装位置:任何位置
    - 最大回流温度:260°C
    最大额定值
    - 总器件耗散:250 mW
    - 热阻(结到环境):500°C/W
    - 工作和存储温度范围:-65°C至+150°C

    产品特点和优势


    - 紧凑设计:非常适合空间受限的应用环境。
    - 高稳定性:标准齐纳击穿电压范围广泛,适用于多种应用。
    - 强抗静电放电能力:Class 3 (>16 kV),提高了设备的可靠性。
    - 严格控制的VZ:确保电压调节的准确性。

    应用案例和使用建议


    这些Zener电压调节器可广泛应用于手机、手持设备及高密度PCB电路板中。为了确保最佳性能,建议在设计时充分考虑温度范围和工作条件,以避免过度发热。

    兼容性和支持


    - 与其他元器件兼容:适合与各种设备配合使用。
    - 支持和服务:SCILLC提供全面的技术支持和维护服务。

    常见问题与解决方案


    - Q:产品过热怎么办?
    - A:确保在规定的温度范围内工作,并考虑散热设计。
    - Q:电压不稳怎么办?
    - A:检查是否有电磁干扰或其他外部因素影响,并调整相关设置。

    总结和推荐


    综上所述,NZ9F2V4ST5G、SZNZ9F2V4ST5G系列Zener电压调节器凭借其紧凑的设计、高稳定性以及强大的抗静电放电能力,非常适合在空间受限且对电压稳定性要求较高的应用环境中使用。因此,强烈推荐该系列产品。
    通过本文,我们详细介绍了NZ9F2V4ST5G、SZNZ9F2V4ST5G系列Zener电压调节器的技术参数、应用案例、使用建议等内容。希望本文能帮助您更好地了解这一高性能产品并合理应用于您的项目中。

NZ9F6V8ST5G参数

参数
配置 独立式
最大功率 200mW
Ir - 反向电流 500nA
最大齐纳阻抗 40Ω
电压容差 ±2%
最大功率耗散 250mW
标称齐纳电压 6.8V
长*宽*高 800μm*600μm*370μm
通用封装 SOD-923-2
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NZ9F6V8ST5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZ9F6V8ST5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZ9F6V8ST5G NZ9F6V8ST5G数据手册

NZ9F6V8ST5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
