NZD5V1MUT5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: 2μA 5.1V 80Ω 300mW DFN 贴片安装 620μm(长度)*320μm(宽度)
供应商型号: FL-NZD5V1MUT5G
供应商: 海外现货
标准整包数: 1

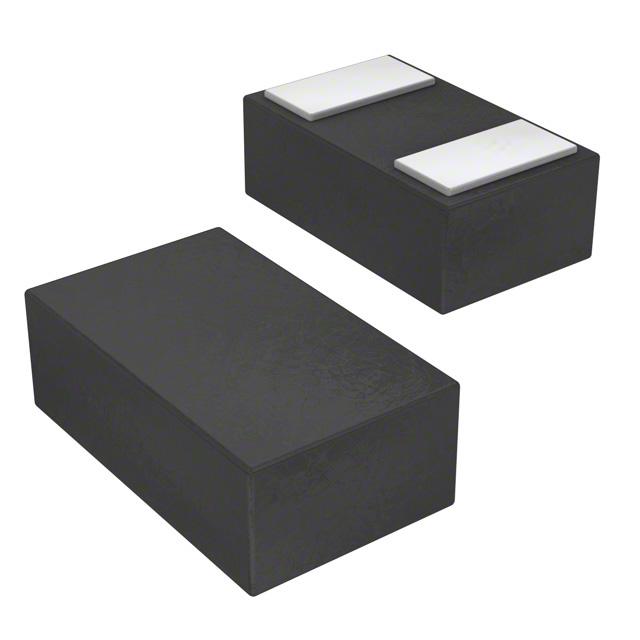

ON SEMICONDUCTOR 齐纳(稳压)二极管 NZD5V1MUT5G

NZD5V1MUT5G概述


    产品简介


    本产品为NZD5V1MU系列的齐纳二极管(Zener Diode),专为电压调节和保护设计。由于其小型封装,非常适合空间受限的应用场景,如移动设备。此齐纳二极管的核心功能是提供稳压保护,并通过其标准的齐纳击穿电压范围从2.4 V到9.1 V来实现这一目标。

    技术参数


    - 标准齐纳击穿电压范围: 2.4 V至9.1 V
    - 稳态功率等级: 200 mW
    - 小型封装尺寸: 0.60 mm x 0.30 mm
    - 低高度: 0.30 mm
    - 静电放电(ESD)等级: 按人体模型计算,超过8 kV
    - 无铅: Pb-Free, 卤素/溴化阻燃剂Free,RoHS认证

    产品特点和优势


    NZD5V1MU系列齐纳二极管以其小巧的尺寸和高稳定性著称。其额定功率为200 mW,能够在非常有限的空间内提供有效的电压调节和保护。此外,它的低ESD等级确保了较高的可靠性。其高稳定性使得该产品特别适用于需要长期稳定性的场合,如电信、消费电子产品等。

    应用案例和使用建议


    NZD5V1MU系列齐纳二极管广泛应用于各种便携式电子设备中,如智能手机、平板电脑和可穿戴设备。在这些应用场景中,其紧凑的封装有助于减小整体电路板尺寸,从而降低产品成本。使用时建议注意散热问题,因为虽然该器件具有较高的稳态功率等级,但在长时间高功耗状态下仍需适当冷却以维持正常运行。

    兼容性和支持


    NZD5V1MU系列齐纳二极管与其他主流电子元器件和设备具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除指南。用户可以通过ON Semiconductor官方网站获得最新的技术支持和服务。

    常见问题与解决方案


    1. 问题: 齐纳二极管的温度系数是否会影响其性能?
    - 解答: 是的。由于该齐纳二极管的最大温度系数约为±3.5 mV/k,因此在高温环境下其性能会有所变化。建议在设计电路时考虑环境温度的影响。
    2. 问题: 如何处理焊接过程中齐纳二极管的热应力问题?
    - 解答: 使用不超过260°C的回流焊温度,以避免热应力对器件造成损坏。详细的操作步骤可以在供应商提供的焊接和安装技术参考手册中找到。

    总结和推荐


    综上所述,NZD5V1MU系列齐纳二极管凭借其紧凑的封装、稳定的性能和可靠的设计,在众多应用场景中表现出色。对于那些对空间要求较高且需要高性能电压调节的电子设备而言,这是一个理想的选择。因此,我们强烈推荐这一产品用于需要精确电压控制和保护的应用。

NZD5V1MUT5G参数

参数
电压容差 -
最大功率耗散 300mW
标称齐纳电压 5.1V
配置 -
最大功率 300mW
Ir - 反向电流 2μA
最大齐纳阻抗 80Ω
长*宽*高 620μm(长度)*320μm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

NZD5V1MUT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NZD5V1MUT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 齐纳(稳压)二极管 ON SEMICONDUCTOR NZD5V1MUT5G NZD5V1MUT5G数据手册

NZD5V1MUT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
