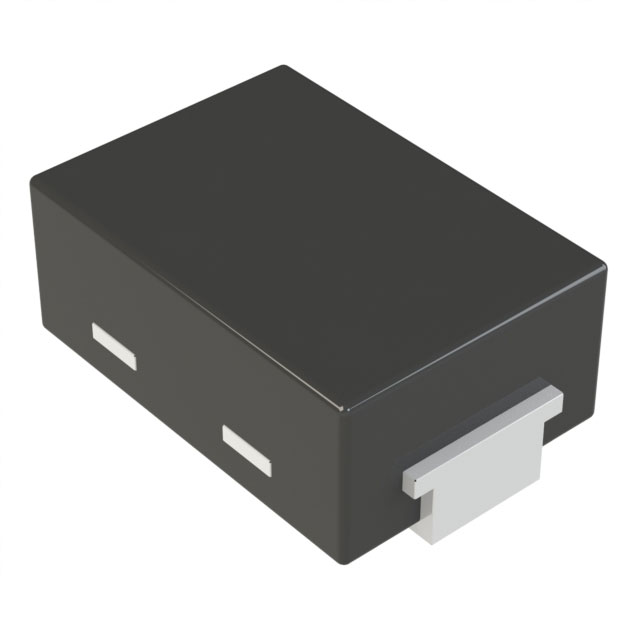

NZ8F11VMX2WT5G

产品分类: 齐纳(稳压)二极管
厂牌: ON SEMICONDUCTOR
产品描述: 11V 30Ω 贴片安装
供应商型号: FL-NZ8F11VMX2WT5G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 齐纳(稳压)二极管 NZ8F11VMX2WT5G

NZ8F11VMX2WT5G概述

    电子元器件产品技术手册:NZ8F系列齐纳二极管电压调节器

    产品简介


    NZ8F系列齐纳二极管电压调节器是由ON Semiconductor公司生产的微型表面贴装器件(Surface Mount Technology, SMT),适用于多种电子设备。这些二极管设计用于电压调节和保护,特别适合空间受限的应用场合。典型应用包括手机、手持便携式设备以及汽车控制单元。

    技术参数


    - 反向击穿电压范围:2.4V至47V
    - 标准公差系列:NZ8FxxxMX2WT5G
    - 精密公差系列:NZ8FxxxSMX2WT5G
    - 低高度:0.016英寸(0.40毫米)
    - 湿法侧焊点封装,优化自动光学检测(AOI)
    - SZ前缀,适用于汽车和其他需要特殊站点和控制变更要求的应用;通过AEC-Q101认证并具备PPAP能力
    - 无铅、无卤素/无BFR、RoHS合规
    额定值
    - 总器件耗散功率(FR-4板)
    - TA=25℃时:250mW
    - 超过25℃时:1.5mW/℃
    - 热阻:Junction-to-Ambient RJA=415°C/W(Note 1)
    - 非重复峰值反向功率:PZSM=40W
    - 结温及存储温度范围:TJ, Tstg=-65°C至+150°C

    产品特点和优势


    NZ8F系列二极管具有以下几个显著特点和优势:
    - 低功耗设计:最大耗散功率仅为250mW(标准系列),使得它们非常适合于紧凑型设备。
    - 高精度电压调节:标准和精密公差系列提供不同的电压精度选项。
    - 湿法侧焊点封装:优化了自动光学检测(AOI)过程,提高了生产效率。
    - 环保材料:无铅、无卤素/无BFR、RoHS合规,符合现代环保标准。
    - 宽工作温度范围:工作温度范围从-65°C到+150°C,适合恶劣环境下的应用。

    应用案例和使用建议


    根据手册中的描述,NZ8F系列二极管被广泛应用于手机、手持便携设备和汽车控制单元中。这些设备通常需要精确的电压调节和低功耗,NZ8F系列完全满足这些需求。
    使用建议:
    - 在选择具体型号时,应根据实际应用所需的电压值来选择合适的型号。
    - 确保电路设计符合规定的最大功耗要求,以避免过热损坏。
    - 使用湿法侧焊点封装的设备应确保良好的焊接质量和适当的AOI设置,以提高成品率。

    兼容性和支持


    - 兼容性:NZ8F系列可与其他表面贴装器件(SMD)一起使用,适用于标准的PCB设计。
    - 支持和维护:ON Semiconductor提供了丰富的技术支持资源,包括技术文档、应用指南和技术支持热线。如需更多信息,可访问其官方网站或联系当地销售代表。

    常见问题与解决方案


    - 问题1:如何处理反向漏电流过高?
    - 解决方案:检查电路中的电容值和负载电阻是否合适。如有必要,增加负载电阻或将电容值减小。
    - 问题2:如何避免热阻过高的问题?
    - 解决方案:在PCB设计中增加散热片,或者选择带有更大散热面积的器件型号。
    - 问题3:如何确定正确的电压值?
    - 解决方案:根据实际应用需求查阅对应的产品手册,选择合适电压范围的器件。

    总结和推荐


    NZ8F系列齐纳二极管电压调节器凭借其卓越的电压调节性能、紧凑的设计和广泛的适用范围,成为众多应用的理想选择。其精密的公差系列和广泛的工作温度范围使其在恶劣环境下也能稳定运行。总体而言,推荐使用NZ8F系列二极管,尤其适合对电压调节精度和空间要求较高的应用场景。
    此技术手册提供了关于NZ8F系列齐纳二极管电压调节器的全面信息,希望可以帮助您更好地了解这一高性能电子元器件及其应用。

NZ8F11VMX2WT5G参数

参数
电压容差 -
最大功率耗散 -
标称齐纳电压 11V
配置 -
最大功率 0.25
Ir - 反向电流 -
最大齐纳阻抗 30Ω
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
