NCV8164AML300TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 83dB~61dB(100Hz~100kHz) 40μA 正极 Fixed 300mA 1 3V 1.6V 3V 5.5V 197mV@ 300mA 2mV 0.5mV/V(Typ) DFN-8-EP 贴片安装,黏合安装
供应商型号: CY-NCV8164AML300TCG
供应商: Avnet
标准整包数: 1

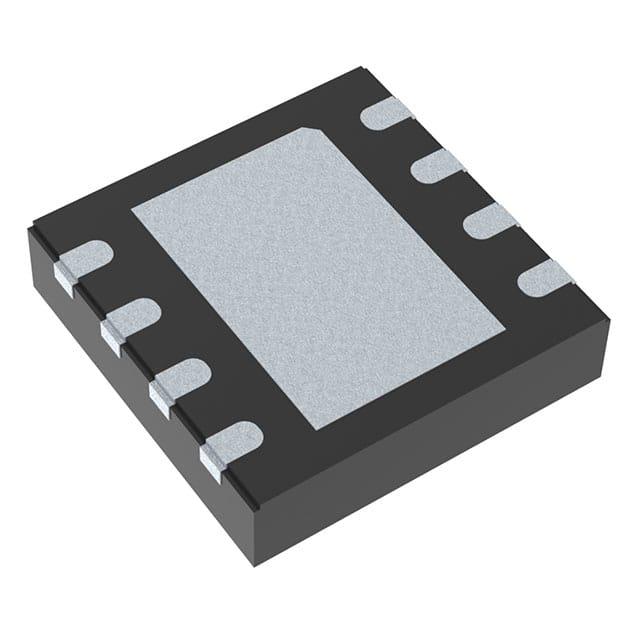

ON SEMICONDUCTOR LDO稳压器 NCV8164AML300TCG

NCV8164AML300TCG概述

    NCV8164低压差线性稳压器技术手册

    产品简介


    NCV8164 是一款高性能低压差(LDO)线性稳压器,专门针对射频(RF)和敏感模拟电路的应用需求设计。它提供极低噪声、高电源抑制比(PSRR)和低静态电流,同时具备出色的负载瞬态响应。NCV8164采用行业标准的TSOP-5、WDFNW6 0.65P、2mm x 2mm和DFNW8 0.65P、3mm x 3mm封装,适用于汽车和其他要求特殊现场和控制变更的应用。

    技术参数


    - 输入电压范围:1.6 V 至 5.5 V
    - 固定输出电压选项:1.2 V 至 5.0 V
    - 调整参考电压:1.2 V
    - 输出电压精度:±2%
    - 静态电流典型值:30 µA
    - 关机电流典型值:0.1 µA
    - 极低压差:在300 mA电流下,对于3.3 V型号为110 mV
    - 超高电源抑制比(PSRR):典型值为85 dB @ 10 mA,1 kHz频率
    - 超低噪声:典型值为9 µVrms(固定版本)
    - 稳定工作所需的陶瓷电容:1 µF 小型电容
    - 封装类型:TSOP-5、WDFNW6、DFNW8
    - 前缀代码:NCV
    - AEC-Q100认证:合格且PPAP支持
    - 无铅、卤素自由/无BFR、RoHS合规

    产品特点和优势


    - 高性能:极低噪声和高PSRR确保了优异的信号质量。
    - 低功耗:静态电流和关机电流均极低,延长电池寿命。
    - 出色的负载瞬态响应:能迅速适应负载变化。
    - 多种封装选项:适用于不同的空间限制和应用场景。
    - 广泛的温度范围:-40°C至150°C,适合恶劣环境。

    应用案例和使用建议


    NCV8164常用于通信系统、车载网络、远程信息处理、娱乐信息系统和通用汽车领域。例如,在车载网络中,它可以为车载传感器和微处理器提供稳定的电源。根据手册中的典型应用电路图(见图1),建议将输入和输出端连接适当的陶瓷电容以提高稳定性。此外,确保电路板上的走线尽可能宽,以减少噪声干扰。

    兼容性和支持


    NCV8164与其他标准电子元器件兼容,特别是与其他具有相同封装和接口的产品。安森美半导体公司提供了详尽的技术支持和维护服务,包括生产测试、可靠性评估和工程咨询等。

    常见问题与解决方案


    1. 问:如何判断产品是否正常工作?
    - 答:通过检查“Power Good”输出信号来确认。如果输出电压上升到超过95%,则说明设备正常运行。

    2. 问:如何防止输出电压噪声过大?
    - 答:使用低ESR的陶瓷电容,并选择较高的固定输出电压版本以降低噪声放大效果。

    3. 问:如何正确设置输出电压?
    - 答:通过外部电阻分压器可以调整输出电压。请参阅手册中的计算公式(见等式4)。

    总结和推荐


    NCV8164是一款集高性能、低功耗和高可靠性于一身的低压差线性稳压器,特别适用于对电源噪声敏感的RF和模拟电路。凭借其出色的特性和广泛的应用范围,强烈推荐使用该产品。无论是通信设备还是汽车电子领域,NCV8164都是理想的选择。

NCV8164AML300TCG参数

参数
稳压器数量 1
Iq-静态电流 40μA
输出电流 300mA
极性 正极
线路调节 0.5mV/V(Typ)
纹波抑制-PSRR 83dB~61dB(100Hz~100kHz)
输出类型 Fixed
最小输入电压 1.6V
最大输入电压 5.5V
最小输出电压 3V
负载调节 2mV
最大输出电压 3V
最大压差@电流 197mV@ 300mA
通用封装 DFN-8-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCV8164AML300TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8164AML300TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8164AML300TCG NCV8164AML300TCG数据手册

NCV8164AML300TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
