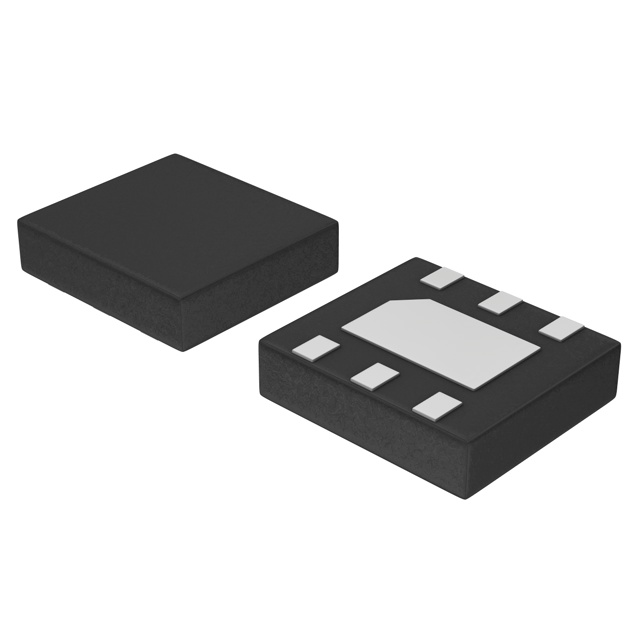

NCP5661MN15T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB~65dB(120Hz~1kHz) 3mA 正极 Fixed 1A 1 1.5V 2V 1.5V 9V 1.3V@ 1A 0.03 % DFN 贴片安装,黏合安装 850μm(高度)
供应商型号: CY-NCP5661MN15T2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP5661MN15T2G

NCP5661MN15T2G概述

    NCP5661/NCV5661 高性能低压差线性稳压器技术手册

    产品简介


    NCP5661/NCV5661 是一款专为高功率应用设计的高性能低压差(LDO)线性稳压器,最高可输出1.0 A电流。它提供了固定和可调两种版本的输出电压,并且最低输出电压可达0.9 V。这款稳压器具备超快负载瞬态响应时间(1-3 µs),并且无需旁路电容即可实现低噪声输出(26 µVrms)。该系列稳压器还包括启用(Enable)和错误标志(Error Flag)等功能,进一步增强了其实用性和市场竞争力。

    技术参数


    - 输入电压:2.0 V 至 9.0 V
    - 输出电压精度:±1.5%(典型值)
    - 纹波抑制比(120 Hz):70 dB
    - 纹波抑制比(1.0 kHz):65 dB
    - 最大输出电流:1.0 A
    - 启用输入阈值电压:1.3 V
    - 最高工作温度:150 °C
    - 热关断温度:160 °C
    - 电源拒接比:>65 dB
    - 低静态电流:最大3.0 mA

    产品特点和优势


    NCP5661/NCV5661 的主要优势在于其卓越的性能参数和丰富的功能集。超快负载瞬态响应(1-3 µs)使其特别适用于需要快速稳定输出的应用场合。此外,低噪声(26 µVrms)和低静态电流(3.0 mA最大)使其能够提供更稳定、更可靠的电源解决方案。同时,启用和错误标志功能可以有效提高系统的可靠性和稳定性。

    应用案例和使用建议


    该稳压器适用于多种高功率应用场景,例如服务器、ASIC电源、网络设备和游戏模块等。对于具体应用,建议遵循以下几点:
    - 在电源输入端添加一个150 µF的OSCON电容以减少敏感性并增强输出瞬态响应时间。
    - 为了保持稳定性,输出端选择大于10 µF的电容。建议使用低ESR的电解电容器或多层陶瓷电容器。
    - 调整输出电压时,根据电阻分压网络计算公式设置R1和R2,以确保所需的输出电压。

    兼容性和支持


    NCP5661/NCV5661 系列还提供NCP和NCV前缀的型号,其中NCP适用于标准应用,而NCV则适用于汽车及其他要求特殊站点和控制变更的应用,这些型号均符合AEC-Q100标准并具备PPAP生产能力。供应商提供全面的技术支持和售后服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 检查输入电压和输出负载是否在规定范围内,调整电阻分压网络。 |
    | 稳压器无法启用 | 确认启用引脚电压是否正确。 |
    | 输出电流受限 | 检查是否有过流保护触发,如有必要重新设定电流限制。 |

    总结和推荐


    NCP5661/NCV5661 高性能低压差线性稳压器凭借其出色的性能指标和丰富功能,非常适合用于高功率、高可靠性需求的应用场景。其超快负载瞬态响应和低噪声特性,使其成为服务器、ASIC电源等高要求应用的理想选择。因此,强烈推荐此产品。
    本文档基于Semiconductor Components Industries, LLC的NCP5661/NCV5661数据手册编写,详细介绍了该产品的特性和应用场景。希望对读者有所帮助。

NCP5661MN15T2G参数

参数
线路调节 -
最小输出电压 1.5V
输出类型 Fixed
稳压器数量 1
最小输入电压 2V
Iq-静态电流 3mA
最大输出电压 1.5V
极性 正极
最大输入电压 9V
最大压差@电流 1.3V@ 1A
负载调节 0.03 %
纹波抑制-PSRR 70dB~65dB(120Hz~1kHz)
输出电流 1A
长*宽*高 850μm(高度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
