NCP176AMX120TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 90μA 正极 fixed 500mA 1 1.2V 1.4V 1.2V 5.5V 1mV 0.02(Typ) XDFN-6-EP 贴片安装 1.2mm*1.2mm*340μm
供应商型号: FL-NCP176AMX120TCG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP176AMX120TCG

NCP176AMX120TCG概述


    产品简介


    NCP176低压差稳压器
    NCP176是一款采用CMOS工艺制造的低电压差(LDO)稳压器,具有500mA的最大输出电流能力。其输入电压范围为1.4V至5.5V,输出电压可调范围为0.7V至3.6V(步长为0.1V)。这种稳压器特别适合用于便携式设备和电池供电系统,适用于各种需要稳定电压的场合,例如摄像头、图像传感器和摄像机。

    技术参数


    - 输入电压范围:1.4V至5.5V
    - 输出电压范围:0.7V至3.6V(0.1V步长)
    - 静态电流:典型值60μA
    - 低压差:典型值130mV(在500mA负载下,输出电压为2.5V时)
    - 高输出电压精度:±0.8%(当输出电压大于1.8V时)
    - 热关断保护温度:165°C

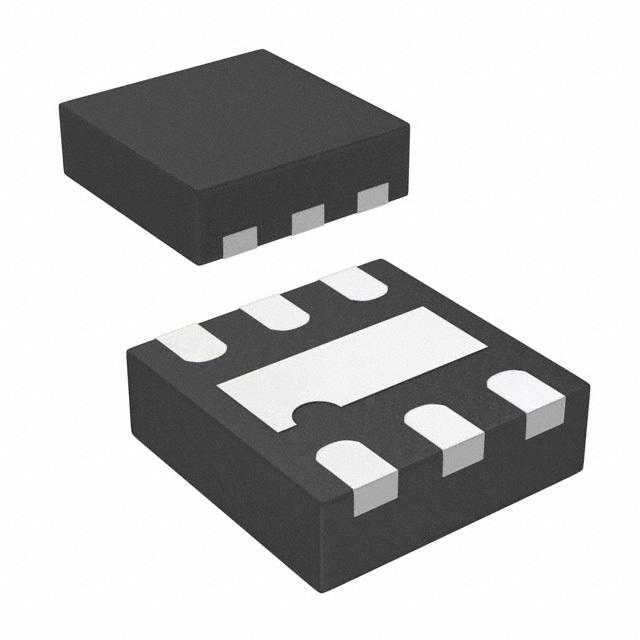

    - 封装形式:XDFN6 1.2mm x 1.2mm x 0.4mm
    - 铅含量:无铅

    产品特点和优势


    - 超低静态电流:典型的静态电流仅为60μA,非常适合便携式设备的应用场景。
    - 低压差:在典型条件下,低压差仅为130mV,能够有效延长电池寿命。
    - 过流保护和热关断保护:确保设备在异常情况下依然安全可靠。
    - 适应小容量电容:仅需使用1μF的陶瓷电容即可保持稳定,便于电路设计。
    - 封装小巧:XDFN6的小型封装,适合空间受限的设计。

    应用案例和使用建议


    典型应用案例
    NCP176可以应用于多种便携式设备中,例如摄像头、图像传感器和移动通信设备。它的高PSRR(电源抑制比)特性使其成为对电源噪声敏感的设备的理想选择。
    使用建议
    1. 输入电容选择:推荐使用X7R或X5R陶瓷电容,以确保良好的动态性能和稳定性。
    2. 输出电容选择:输出电容建议选用1μF的陶瓷电容,陶瓷电容因其低ESR和低ESL而具有更好的性能。
    3. 启用操作:通过逻辑控制引脚(EN)可以实现输出电压的启停控制,EN低电平时设备处于低功耗模式。
    4. 散热管理:由于其低热阻,可以利用大面积铜箔板帮助散热。

    兼容性和支持


    NCP176支持1μF陶瓷电容,且与大多数便携式设备和通信设备具有良好的兼容性。厂商提供了详尽的技术文档和支持,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:静态电流过大
    - 解决方法:检查是否有未接地的引脚,确保正确的连接方式。

    2. 问题:输出电压不稳定
    - 解决方法:检查输入和输出电容的选择是否符合推荐标准,尤其是电容的ESR和ESL特性。

    3. 问题:输出短路时电流异常
    - 解决方法:检查短路保护功能是否正常工作,若不正常,尝试更换或检查外围电路。

    总结和推荐



    总结


    NCP176具有卓越的性能指标,包括低静态电流、高压电源抑制比和出色的温度特性。它特别适用于便携式设备和电池供电系统中,具备较高的市场竞争力。
    推荐
    鉴于其在便携式设备中的广泛应用和稳定的性能表现,强烈推荐在类似项目中使用NCP176。然而,用户仍需遵循正确的安装和使用指南,确保产品的最佳性能。

NCP176AMX120TCG参数

参数
输出类型 fixed
稳压器数量 1
Iq-静态电流 90μA
负载调节 1mV
最小输出电压 1.2V
最大压差@电流 -
最大输入电压 5.5V
最大输出电压 1.2V
极性 正极
最小输入电压 1.4V
输出电流 500mA
线路调节 0.02(Typ)
纹波抑制-PSRR 75dB(1kHz)
长*宽*高 1.2mm*1.2mm*340μm
通用封装 XDFN-6-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP176AMX120TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP176AMX120TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP176AMX120TCG NCP176AMX120TCG数据手册

NCP176AMX120TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
