NCP730BMT250TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~48dB(10Hz~1MHz) 3μA Fixed 150mA 1 2.5V 38V 480mV@ 150mA WDFN-6-EP 贴片安装,黏合安装
供应商型号: FL-NCP730BMT250TBG
供应商: 海外现货
标准整包数: 1

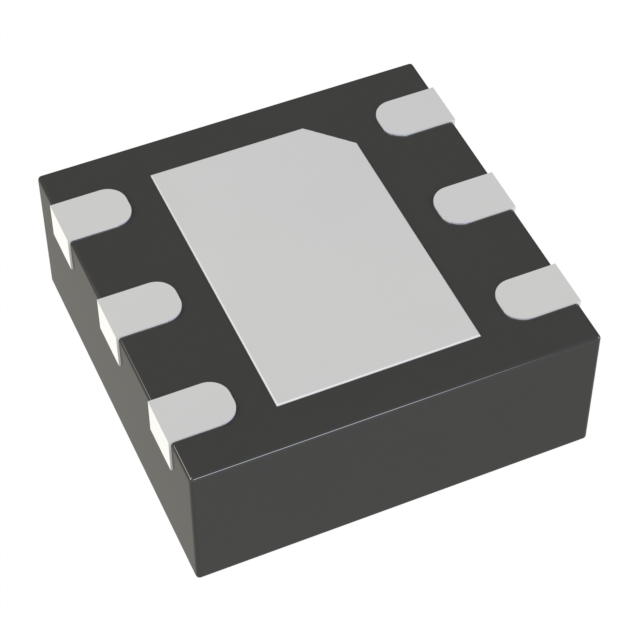

ON SEMICONDUCTOR LDO稳压器 NCP730BMT250TBG

NCP730BMT250TBG概述

    NCP730 LDO Regulator 技术手册概述

    1. 产品简介


    NCP730是一款CMOS低压差线性稳压器(LDO),设计用于高达38V输入电压和150mA输出电流的应用。此设备专为电池供电的始终在线系统设计,拥有极低的静态电流(典型值为1µA)。NCP730提供固定输出电压版本和可调输出电压版本,并且版本B具有电源良好信号输出(PG)。

    2. 技术参数


    - 输入电压范围:2.7V至38V
    - 输出电压:1.2V至24V
    - 最大峰值输出电流:200mA
    - 静态电流:1µA(典型值)
    - 低压差:290mV(典型值,3.3V版本)
    - 输出电压精度:±1%
    - 热关断保护
    - 过流保护
    - 小型封装:TSOP-5和WDFN6 (2x2)

    3. 产品特点和优势


    - 非常低的静态电流:使该设备成为电池供电系统的理想选择。
    - 快速瞬态响应:有助于提高系统的整体稳定性。
    - 高输入和输出电压范围:适应多种应用场景。
    - 内置软启动电路:抑制浪涌电流。
    - 电源良好输出信号(仅限版本B):可用于电源排序或作为微控制器复位。

    4. 应用案例和使用建议


    - 电池供电工具和设备:如电动螺丝刀、电动剪刀等。
    - 家庭自动化:如智能灯泡、温控器等。
    - RF设备:如无线模块、遥控器等。
    - 计量设备:如电表、水表等。
    - 白色家电:如洗衣机、冰箱等。
    建议用户根据具体应用场景选择合适的输出电压版本,并确保电源滤波电容的选择符合设备要求。

    5. 兼容性和支持


    - 兼容性:NCP730可与其他标准接口和协议兼容,便于集成到现有系统中。
    - 支持和服务:该设备由ON Semiconductor提供全面的技术支持,包括设计指南和样品。

    6. 常见问题与解决方案


    - 问题1:电源噪声过大。
    - 解决方案:增加输入和输出端的旁路电容,并尽量靠近芯片放置。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载变化是否超过器件规格,并确保外部电容值正确。
    - 问题3:设备过热。
    - 解决方案:确保散热良好,可能需要外加散热片。

    7. 总结和推荐


    总体而言,NCP730是一款高效、稳定的LDO稳压器,特别适合于电池供电和对功耗敏感的应用。其出色的特性使其在多个行业中都表现出色。推荐在需要高效电源管理和低功耗的场合使用。
    综上所述,NCP730是一款非常适合广泛应用场景的高质量LDO稳压器。

NCP730BMT250TBG参数

参数
最大输入电压 38V
最大压差@电流 480mV@ 150mA
稳压器数量 1
最小输入电压 -
输出电流 150mA
极性 -
输出类型 Fixed
线路调节 -
最大输出电压 -
纹波抑制-PSRR 80dB~48dB(10Hz~1MHz)
最小输出电压 2.5V
负载调节 -
Iq-静态电流 3μA
通用封装 WDFN-6-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP730BMT250TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP730BMT250TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP730BMT250TBG NCP730BMT250TBG数据手册

NCP730BMT250TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4752 ¥ 3.9964
库存: 4179
起订量: 1263 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.99
直接购买
加入购物车
