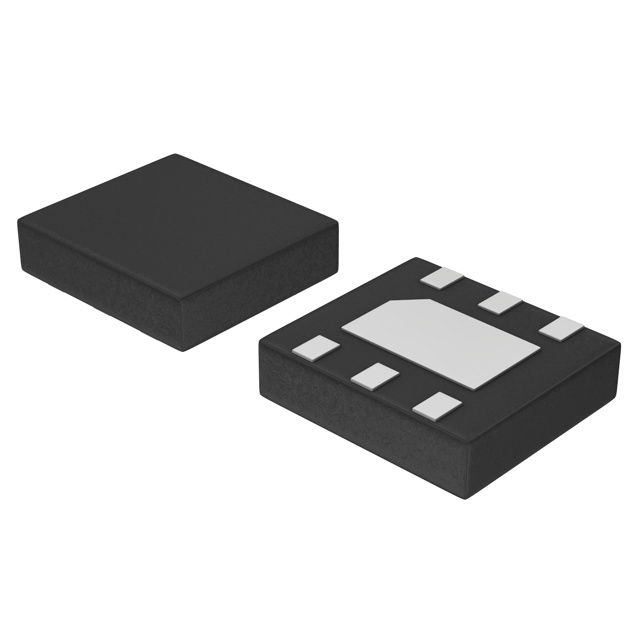

NCP500SQL18T1

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 62dB(1kHz) 1μA 正极 Fixed 150mA 1 1.8V 0V 1.8V 6V 350mV@ 150mA 45 mV 10mV DFN-6 贴片安装,黏合安装 2mm*2.2mm*870μm
供应商型号: CY-NCP500SQL18T1
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP500SQL18T1

NCP500SQL18T1概述


    产品简介


    产品类型: NCP500/NCP500 系列固定输出低压降线性稳压器。
    主要功能:
    - 低噪声操作
    - 快速使能响应时间
    - 低压降(Low Dropout)
    - 无需外部噪声旁路电容器即可实现低噪声性能
    - 电压参考单元、误差放大器、PMOS功率晶体管和设置输出电压的电阻器
    应用领域:
    - 噪声敏感电路(如VCOs、RF阶段)
    - 开关模式电源(SMPS)后调节
    - 手持式仪器
    - 摄录机和照相机

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 0 | 6.0 V |
    | 输出电压(-40°C至85°C,输出电流1.0mA至150mA) | 1.755 | 1.8 | 1.845 | V |
    | 线性调整率(输入电压2.3V至6.0V,输出电流1.0mA) 1.0 | 10 | mV |
    | 负载调整率(输出电流1.0mA至150mA) 15 | 45 | mV |
    | 滴漏压降(测量于输出电压-2.0%,-40°C至85°C)(输出电流1.0mA) | 2.0 mV |
    | 滴漏压降(输出电流75mA) | 100 mV |
    | 滴漏压降(输出电流150mA) | 170 mV |
    | 纹波抑制比(输入电压=输出电压+1.0V+0.5Vpp,f=1.0kHz,Io=60mA) 62 dB |
    | 关断电流 | 0.01 | 210 | 300 | μA |
    | 启用输入阈值电压(电压增加,输出开启,逻辑高电平) | 0.9 V |
    | 启用输入偏置电流(逻辑低电平) | 0.15 V |
    | 启用输入偏置电流 3.0 | 100 | nA |
    | 输出启动时间(启用输入为0V到输入电压) 20 | 100 | μs |

    产品特点和优势


    - 超低压降: 在150mA时的压降仅为170mV。
    - 快速使能: 使能开启时间为20μs。
    - 宽工作电压范围: 可接受1.8V到6.0V的输入电压。
    - 精确的输出电压: 准确度为±2.5%。
    - 直接驱动能力: 可以通过1.0V的逻辑电平直接驱动。
    - 小巧封装: 封装尺寸为2x2.2mm,非常适合空间受限的应用。
    - AEC-Q100认证: 适用于汽车及其他需要独特场地和控制变更要求的应用。
    - 无铅环保设计: 符合RoHS标准。

    应用案例和使用建议


    应用场景:
    - 手提设备:该产品非常适合用于便携式电池供电的应用,例如手持式仪表、摄像机和照相机。
    - 电源管理:它可以用作开关模式电源(SMPS)的后调节器,以提高电源稳定性。
    使用建议:
    - 确保连接合适的陶瓷电容作为输出电容,并且容量最小为1.0μF。
    - 如果不使用使能功能,则应将使能引脚连接到VIN上。
    - 考虑到纹波抑制比为62dB,在噪声敏感的电路中,可能需要进一步的滤波处理。

    兼容性和支持


    - 兼容性:该器件与多种不同类型的电子元器件和设备兼容。
    - 支持和维护:供应商提供全面的技术支持和维护服务,包括详尽的文档、在线论坛以及客户支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常使能 | 检查使能引脚是否正确连接到VIN,确保没有短路。 |
    | 纹波过大 | 可能是由于负载电流过大或输入电压过高,检查负载电流并适当降低输入电压。 |
    | 温度过高 | 可能是因为过载或散热不足,减少负载并增加散热措施。 |
    | 输出电压不稳定 | 检查输出电容和输入电容是否符合规格,并确保它们稳定。 |

    总结和推荐


    NCP500/NCP500系列稳压器是一款优秀的低压差线性稳压器,具备低噪声、快速使能、宽工作电压范围和精准输出电压等特性。适用于多种手持式设备和电源管理系统,尤其是在噪声敏感的应用环境中表现优异。该产品在市场上具有很高的竞争力,特别适合对稳定性和可靠性要求较高的应用。综上所述,强烈推荐使用这款产品。

NCP500SQL18T1参数

参数
线路调节 10mV
最大输出电压 1.8V
输出电流 150mA
最大输入电压 6V
Iq-静态电流 1μA
最小输入电压 0V
纹波抑制-PSRR 62dB(1kHz)
最大压差@电流 350mV@ 150mA
负载调节 45 mV
输出类型 Fixed
稳压器数量 1
最小输出电压 1.8V
极性 正极
长*宽*高 2mm*2.2mm*870μm
通用封装 DFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装
