NCP59744MN2ADJTBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~48dB(1kHz~1MHz) 正极 Adjustable式 3A 1 800mV 800mV 3.6V 5.5V 195mV@ 3A 0.005%/mA(Typ) 0.0006(Typ) QFN-20 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: FL-NCP59744MN2ADJTBG
供应商: 海外现货
标准整包数: 1

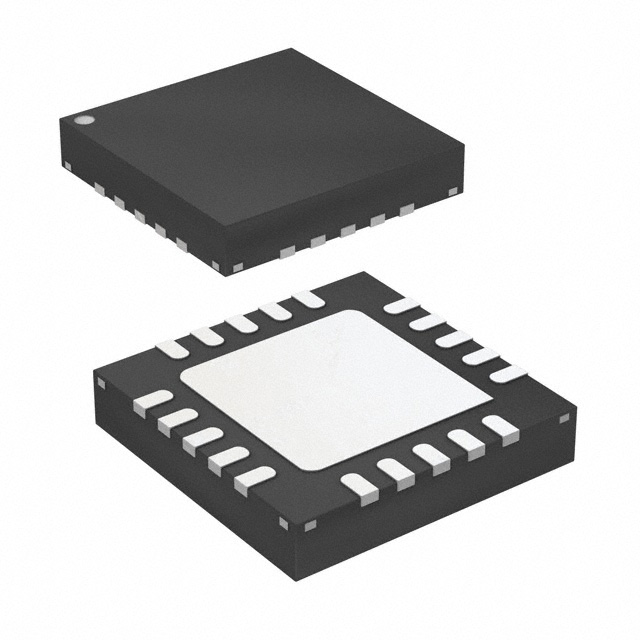

ON SEMICONDUCTOR LDO稳压器 NCP59744MN2ADJTBG

NCP59744MN2ADJTBG概述

    NCP59744 Dual-Rail, Very Low Dropout Linear Regulator

    产品简介


    NCP59744 是一款双轨超低压差(LDO)线性稳压器,能够在输出电流超过3.0A时提供低至95mV的压降。该稳压器具有可编程软启动功能,能够适用于多种电信和工业设备的点负载调节需求。此外,它也适合用于FPGA、DSP和逻辑电源供应,以及开关电源的后级调节。NCP59744 支持陶瓷电容和其他低等效串联电阻(ESR)输出电容,确保稳定性。

    技术参数


    - 输入电压范围 (VIN):0.8V 至 5.5V
    - 偏置电压范围 (VBIAS):2.2V 至 5.5V
    - 输出电压范围 (VOUT):0.8V 至 3.6V
    - 典型精度 (Line and Load):±0.25%
    - 最高输出电流 (IOUT):3.0A
    - 最大压降 (Dropout Voltage):95mV @ 3.0A
    - 过流保护 (Current Limit):4.6A
    - 热关断保护 (Thermal Shutdown):+165°C 关闭,+140°C 复位
    - 支持的电气特性:包括启用电平、关闭电平、反馈引脚电流、PSRR等
    - 工作环境温度 (TJ):-40°C 至 +125°C

    产品特点和优势


    - 高输出电流:NCP59744 可以提供高达3.0A的输出电流,确保设备运行稳定。
    - 低压降:在满载情况下,NCP59744 的压降仅为95mV,大大提升了效率。
    - 软启动功能:用户可以编程控制软启动时间,从而减少上电冲击电流,适用于大电容负载的应用。
    - 内置保护:具备过流保护和热关断保护,保证了系统的安全性和可靠性。
    - 封装:提供DFN10 3x3 和 QFN20 5x5 封装,易于集成到不同尺寸的板子上。

    应用案例和使用建议


    NCP59744 的典型应用包括电信和工业设备的点负载调节、FPGA和DSP的电源供应、以及开关电源的后级调节。根据手册中的典型应用示意图,可以通过调整外部电阻值来设置所需的输出电压。
    使用建议:
    1. 在设计电路时,选择合适的输入和输出电容以保证系统的稳定性。
    2. 使用低阻抗的输入电源以避免输入电压纹波的影响。
    3. 针对高负载应用,增加散热措施以提高长期工作的可靠性。

    兼容性和支持


    - 兼容性:NCP59744 与多种类型的陶瓷和低ESR输出电容兼容。
    - 支持信息:ON Semiconductor 提供详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:系统不能正常启动
    - 解决方案:检查输入电压是否符合规格要求,并确保输入电容满足最低要求。

    2. 问题:输出电压不稳定
    - 解决方案:检查输出电容值是否正确,如果需要,可以增加电容值或更换为更高ESR的电容。

    3. 问题:系统过热
    - 解决方案:确保散热设计充分,或者考虑增加外接散热片。

    总结和推荐


    总体来说,NCP59744 是一款高性能、高可靠性的双轨超低压差线性稳压器。它具备低输出压降、高输出电流、可编程软启动和多重保护机制,非常适合用于各类高负载和高可靠性的应用场合。强烈推荐给需要高效、稳定电源供应的设计工程师。

NCP59744MN2ADJTBG参数

参数
输出类型 Adjustable式
Iq-静态电流 -
最小输出电压 800mV
最小输入电压 800mV
线路调节 0.0006(Typ)
负载调节 0.005%/mA(Typ)
最大输入电压 5.5V
输出电流 3A
极性 正极
最大压差@电流 195mV@ 3A
纹波抑制-PSRR 80dB~48dB(1kHz~1MHz)
稳压器数量 1
最大输出电压 3.6V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-20
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP59744MN2ADJTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP59744MN2ADJTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP59744MN2ADJTBG NCP59744MN2ADJTBG数据手册

NCP59744MN2ADJTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
