NCV8518APDR2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 150μA 正极 Fixed 250mA 1 5V 300mV 5V 45V 750mV@ 150mA 30mV 20mV SOP 贴片安装,黏合安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: LM-4195856
供应商: 海外现货
标准整包数: 0

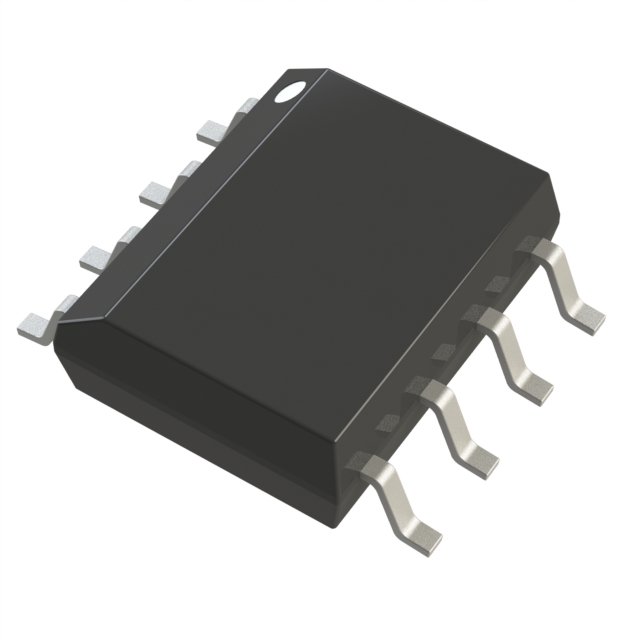

ON SEMICONDUCTOR LDO稳压器 NCV8518APDR2G

NCV8518APDR2G概述

    NCV8518A/D:低dropout线性调节器技术手册

    1. 产品简介


    NCV8518A/D 是一款高精度微功耗电压调节器,专为汽车及其他需要现场和变更控制的应用而设计。它具备固定输出电压(5.0 V)和低dropout电压特性。该产品适用于所有汽车环境,是用于控制微处理器的理想选择。其低dropout电压和低静态电流的特点使其特别适合电池供电的消费电子和轮胎压力监测系统。

    2. 技术参数


    - 输出电压:5.0 V,输出电压容差为±2%
    - 输出电流:最高可达250 mA
    - 静态电流:典型值为100 μA,睡眠模式下小于1.0 μA
    - 最大输入电压:45 V
    - 保护功能:热关机和短路保护
    - 额定温度范围:-40°C至150°C
    - 引脚配置:8引脚SOIC封装,16引脚SOIC封装

    3. 产品特点和优势


    - 低dropout电压:典型值为450 mV(在150 mA负载时)
    - 微功耗:静态电流典型值为100 μA,支持电池供电应用
    - 多功能控制:集成了watchdog、唤醒、复位和使能功能,便于微处理器控制
    - 保护机制:集成短路保护和热关机保护,确保长期稳定运行
    - 汽车级标准:通过AEC-Q100认证,支持PPAP

    4. 应用案例和使用建议


    - 轮胎压力监测系统:该产品特别适合用于需要低功耗和稳定输出的场合,例如汽车轮胎压力监测系统。
    - 电池供电的消费电子产品:由于其微功耗特性和宽工作温度范围,该产品非常适合用于电池供电的消费电子产品。
    使用建议:
    - 确保外部电阻和电容器的选择正确,以达到所需的输出频率和时间延迟。
    - 在极端条件下使用时,考虑增加散热措施以避免过热。

    5. 兼容性和支持


    - 兼容性:该产品支持多种封装形式(SOIC-8和SOIC-16),可轻松集成到现有电路板设计中。
    - 技术支持:供应商提供详细的电气特性文档和应用指南,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在正常范围内,并确保外部电阻和电容器的选择正确。
    - 问题2:复位信号频繁触发
    - 解决方案:确认输入信号符合预期的频率和幅度要求,确保看门狗信号能够被正确识别。

    7. 总结和推荐


    总结:NCV8518A/D是一款高性能的微功耗电压调节器,具备多种保护机制和稳定的电气特性。其多功能控制能力和汽车级标准使其在各种严苛环境下都能表现出色。
    推荐:我们强烈推荐这款产品用于需要高可靠性和低功耗的应用场合,特别是在汽车和消费电子领域。其卓越的性能和广泛的应用前景使其成为相关项目中的理想选择。

NCV8518APDR2G参数

参数
负载调节 30mV
输出类型 Fixed
最大输出电压 5V
极性 正极
最小输入电压 300mV
稳压器数量 1
线路调节 20mV
最大压差@电流 750mV@ 150mA
纹波抑制-PSRR -
最小输出电压 5V
输出电流 250mA
Iq-静态电流 150μA
最大输入电压 45V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

NCV8518APDR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8518APDR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8518APDR2G NCV8518APDR2G数据手册

NCV8518APDR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
