NCP571MN12TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 1μA 正极 Fixed 150mA 1 1.2V 1.2V 12V 450mV@ 10mA 65mV 30mV DFN 贴片安装,黏合安装 2mm(长度)*2.2mm(宽度)
供应商型号: NCP571MN12TBGOSCT-ND
供应商: Digi-Key
标准整包数: 1

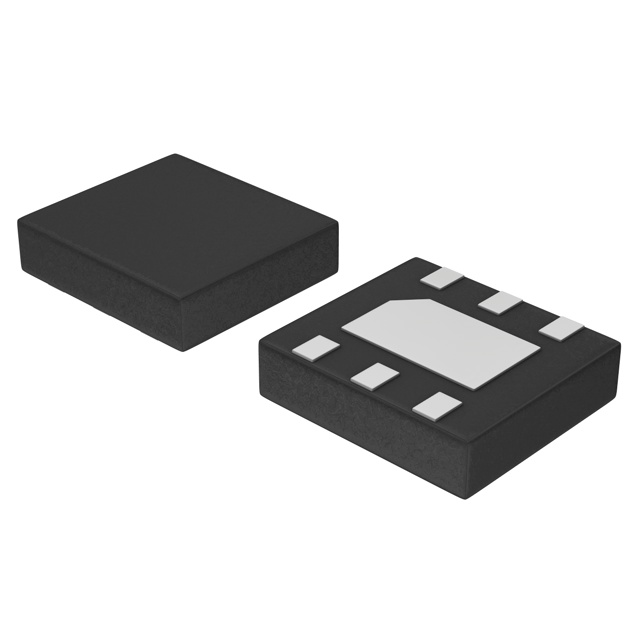

ON SEMICONDUCTOR LDO稳压器 NCP571MN12TBG

NCP571MN12TBG概述

    NCP571/NCP571 - 电压调节器 (CMOS, 低 Iq, 150 mA)

    产品简介


    NCP571 系列是专为手持通信设备及便携式电池供电应用设计的固定输出低压差线性稳压器。其典型应用包括电池供电仪器、手持设备、摄像机和相机等。NCP571 系列的最大特点是超低静态电流(4.0 μA),使其特别适用于需要延长电池寿命的应用场合。

    技术参数


    - 最大输入电压: 12 V
    - 最低输出电压: 0.8 V
    - 精度: 输出电压 ±3%
    - 工业温度范围: NCP571(-40°C 到 +85°C),NCV571(-40°C 到 +125°C)
    - 电源抑制比 (PSRR): 30 dB
    - 封装选项: TSOP-5 或 DFN6
    - 最大电流: 150 mA
    - 待机电流 (IQ): 4.0 μA(启用输入为 0 V)

    产品特点和优势


    - 超低静态电流: 仅 4.0 μA 的静态电流,有效延长电池使用寿命。
    - 宽输入电压范围: 支持高达 12 V 的输入电压,适应多种供电环境。
    - 高精度输出: 输出电压精度可达 ±3%,确保稳定的输出性能。
    - 高可靠性: 采用 Pb-Free 设计,符合 AEC-Q100 标准,具有良好的耐温性和可靠性。
    - 易于集成: 可与低成本陶瓷电容配合使用,最小输出电容仅为 0.1 μF。

    应用案例和使用建议


    NCP571 稳压器通常用于电池供电的手持设备中。一个典型的应用电路如图 2 所示,其中使用了一个 0.1 μF 的陶瓷电容器进行输入滤波。为了优化性能,建议尽量减小输入和输出引脚的走线长度,并确保输入电压和地线的阻抗足够低。
    在实际应用中,为了防止误触发,可以通过分压电阻网络将外部信号转换到合适的电压范围内,然后连接到启用引脚。例如,可以使用 VHC 系列的逻辑门进行电压电平转换,如 NL17SZ06 和 NL17SZ16。

    兼容性和支持


    NCP571 与大多数陶瓷和钽电解电容器兼容。对于汽车应用,使用带有 NCV 前缀的产品型号,这些型号具备更高的温度范围和 AEC-Q100 认证。此外,制造商提供了详细的订单和包装信息,并且可以通过技术支持获得帮助。

    常见问题与解决方案


    - 问题: 启用引脚未连接时会发生什么?
    - 解决方案: 如果启用引脚未使用,建议将其连接到输入电压(VIN)以确保正常运行。

    - 问题: 输出电压不稳定如何处理?
    - 解决方案: 检查输出电容是否符合要求,建议使用 0.1 μF 至 1.0 μF 范围内的电容,并尽量靠近稳压器放置。

    总结和推荐


    总体而言,NCP571 系列稳压器以其超低静态电流、高精度和广泛的温度范围,在手持设备和电池供电设备中表现出色。其易于集成和稳定的性能使其成为许多应用的理想选择。因此,强烈推荐在需要长寿命电池的应用中使用 NCP571 系列稳压器。

NCP571MN12TBG参数

参数
最小输入电压 -
输出类型 Fixed
最小输出电压 1.2V
Iq-静态电流 1μA
负载调节 65mV
最大压差@电流 450mV@ 10mA
最大输入电压 12V
最大输出电压 1.2V
纹波抑制-PSRR -
输出电流 150mA
稳压器数量 1
极性 正极
线路调节 30mV
长*宽*高 2mm(长度)*2.2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP571MN12TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP571MN12TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP571MN12TBG NCP571MN12TBG数据手册

NCP571MN12TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
10+ $ 0.774 ¥ 6.5399
25+ $ 0.6044 ¥ 5.1069
100+ $ 0.4477 ¥ 3.7469
250+ $ 0.3818 ¥ 3.1952
500+ $ 0.3412 ¥ 2.8554
1000+ $ 0.3072 ¥ 2.571
库存: 9
起订量: 1 增量: 1
