NCV8560SN130T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 62dB~38dB(120Hz~10kHz) 150μA 正极 Fixed 150mA 1 1.3V 1.75V 1.3V 6V 20 mV 10mV TSOP-5 贴片安装,黏合安装 3mm(长度)*1.5mm(宽度)
供应商型号: CY-NCV8560SN130T1G
供应商:
标准整包数: 1

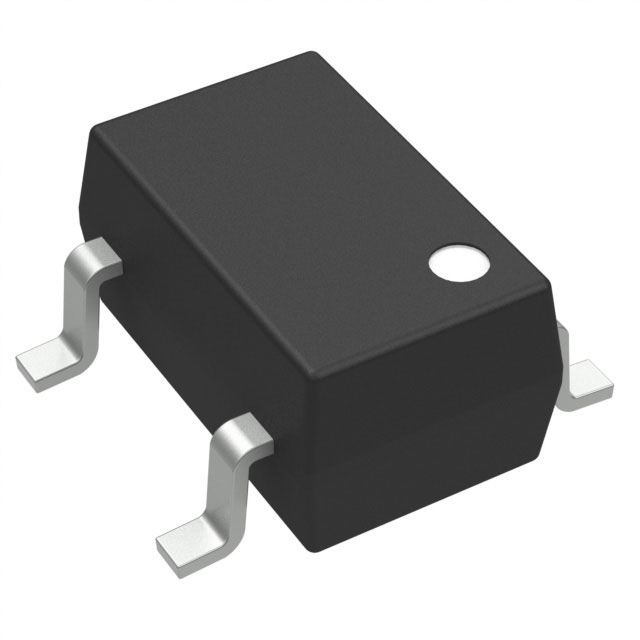

ON SEMICONDUCTOR LDO稳压器 NCV8560SN130T1G

NCV8560SN130T1G概述


    产品简介


    NCV8560低压差线性稳压器
    NCV8560是一款高精度、低功耗的低压差(LDO)线性稳压器,适用于便携式电池供电的应用。它提供固定的输出电压选项,也可通过外部电阻调整输出电压范围,从1.25V到5.0V。NCV8560具备超低的压差(150mV),快速的使能响应时间(15μs),并且在宽广的输入电压范围内仍能保持卓越的线性和负载调节性能。
    应用领域:
    - SMPS后调节
    - 手持设备
    - 噪声敏感电路(如振荡器、RF阶段等)
    - 摄像机和其他消费电子产品

    技术参数


    | 参数 | 规格 |

    | 输出电压选项 | 固定(1.3V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.5V、5.0V);可调(1.250V至5.0V) |
    | 超低压差 | 150mV@150mA |
    | 调整方式 | 外部电阻调节 |
    | 启动时间 | 15μs |
    | 工作输入电压范围 | 1.75V至6V |
    | 精度 | 最大输出电压误差1.5% |
    | 旁路电容噪声电压 | 50μVrms |
    | 工作温度范围 | -40°C至125°C |
    | 最大接点温度 | 150°C |

    产品特点和优势


    优势:
    - 高精度输出电压:确保在各种工作条件下的稳定性能。
    - 快速启停时间:15μs的快速启停时间可以提高系统的响应速度。
    - 低功耗操作:适合于便携式电池供电设备。
    - 低温差:150mV的低温差可以提高效率,延长电池寿命。
    - 出色的线性与负载调节:确保在变化的工作条件下输出电压保持稳定。
    - 宽泛的工作电压范围:适用于多种不同电压需求的应用。
    - 支持陶瓷电容器:便于集成,降低系统成本。

    应用案例和使用建议


    应用场景:
    - 便携式设备:由于其低功耗和宽输入电压范围,适合用于便携式设备。
    - 摄像机和照相机:在这些对电源稳定性和噪声敏感的应用中表现出色。
    - 手持工具:用于手持仪器仪表设备,确保稳定的输出电压。
    使用建议:
    - 正确选择输入电容(Cin):建议使用1.0μF的陶瓷或钽电容器,靠近NCV8560封装放置。
    - 选择合适的输出电容(Cout):推荐使用至少1.0μF的输出电容,以改善负载瞬态响应。
    - 确保接地连接正确:接地线路要尽可能短,以减少噪声干扰。
    - 优化负载瞬态响应:根据应用需求选择适当的输出电容值和ESR。

    兼容性和支持


    兼容性:
    - NCV8560支持多种类型的电容器,包括陶瓷电容器和钽电容器,这使得它可以方便地与各种电路设计集成。
    - NCV8560支持广泛的输入电压范围,可以应用于多种不同的应用场景。
    支持和维护:
    - 生产商ON Semiconductor提供了全面的技术支持和服务,包括详尽的技术文档和应用程序指南。
    - 如果有任何疑问或技术支持需求,可以通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压过高导致过热 | 确保输入电压不超过最大额定值,并采取散热措施。 |
    | 输出电压不稳定 | 检查输入电容和输出电容是否按照要求配置。 |
    | 开关频率波动 | 确保负载电容和电感满足最小要求。 |
    | 电路噪音过大 | 确认接地良好且电容值符合规范。 |
    | 无法启用 | 检查Enable引脚是否正常工作,确保连接正确。 |

    总结和推荐


    总结:
    NCV8560是一款高性能、低功耗的低压差线性稳压器,具备出色的精度、快速启停时间和广泛的适用温度范围。它在便携式设备、摄像机和手持工具等多种应用场合中表现出色。
    推荐:
    鉴于其优异的性能和广泛的应用范围,我们强烈推荐将NCV8560应用于需要高稳定性、低噪声和快速响应的电子设备中。如果您正在寻找一款可靠的低压差线性稳压器来优化您的系统性能,NCV8560无疑是最佳的选择之一。

NCV8560SN130T1G参数

参数
稳压器数量 1
极性 正极
最大输入电压 6V
纹波抑制-PSRR 62dB~38dB(120Hz~10kHz)
最大压差@电流 -
负载调节 20 mV
输出电流 150mA
Iq-静态电流 150μA
最小输出电压 1.3V
最小输入电压 1.75V
线路调节 10mV
最大输出电压 1.3V
输出类型 Fixed
长*宽*高 3mm(长度)*1.5mm(宽度)
通用封装 TSOP-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8560SN130T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8560SN130T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8560SN130T1G NCV8560SN130T1G数据手册

NCV8560SN130T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2799 ¥ 2.4088
500+ $ 0.2773 ¥ 2.3869
1000+ $ 0.2695 ¥ 2.2774
5000+ $ 0.2695 ¥ 2.2774
库存: 107543
起订量: 416 增量: 1
交货地:
最小起订量为:300
合计: ¥ 722.64
