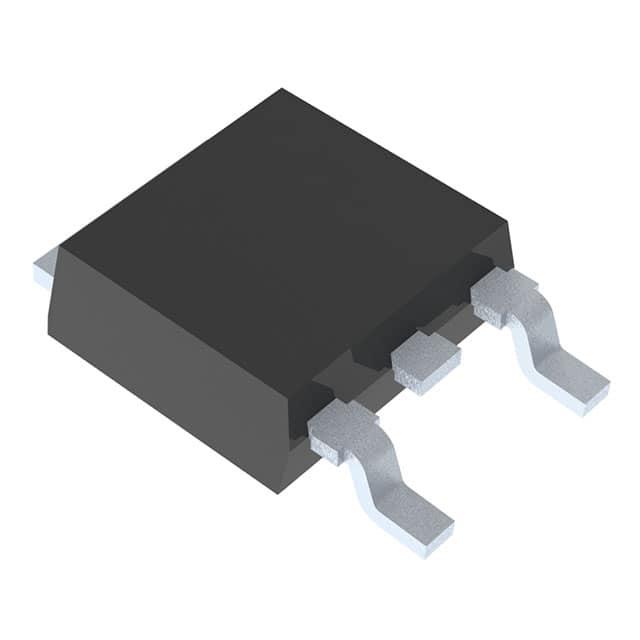

NCP1117IDT33T4G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 800mA最大输出, 单路输出, DPAK, 3针
供应商型号: NCP1117IDT33T4G
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR LDO稳压器 NCP1117IDT33T4G

NCP1117IDT33T4G概述


    产品简介


    NCP1117系列低压差正电压调节器
    NCP1117系列是低压差(LDO)正电压调节器,能够提供超过1.0 A的输出电流,在温度下可承受的最大压降为1.2 V(在800 mA时)。此系列包含九种固定输出电压选项:1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V,这些输出电压无需最小负载要求即可保持调节。此外,还有一个可调输出版本,通过两个外部电阻可编程范围从1.25 V到18.8 V。
    主要功能
    - 输出电流超过1.0 A
    - 工作环境下的最大压降为1.2 V(在800 mA时)
    - 无最小负载要求
    - 温度稳定度高
    应用领域
    - 消费类和工业设备的电源管理
    - 用于2.85 V版本的主动式SCSI终端
    - 切换电源后的稳压
    - 硬盘控制器
    - 电池充电器

    技术参数


    工作参数
    - 输入电压(最大): 20 V
    - 最大输出电流: 1.0 A
    - 输出电压(典型值):
    - 固定输出电压: 1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V、12 V
    - 可调输出电压: 1.25 V 至 18.8 V
    保护特性
    - 输出短路保护: 无限时长
    - 输出电流限制: 1.0 A(当Vin大于12 V时)
    - 温度保护: 热关断保护,最大结温150°C
    热特性
    - 热阻抗: 15°C/W(SOT-223),6.0°C/W(DPAK)
    - 最大功率耗散: 160 W(SOT-223),67 W(DPAK)

    产品特点和优势


    产品特点
    - 高输出电流
    - 极低的压降
    - 无需最小负载
    - 精度高达±1.0%
    优势
    - 良好的温度稳定性,适用于广泛的温度范围
    - 内置多种保护功能,提高可靠性和使用寿命
    - 兼容多种封装形式,便于不同应用需求

    应用案例和使用建议


    应用场景
    - 消费电子: 手机、平板电脑等
    - 工业控制: 工业机器人、自动化设备等
    使用建议
    - 为了确保良好的输出瞬态响应,建议在输入端使用一个10 µF陶瓷或钽电容器,并将其尽可能靠近调节器的输入和接地引脚连接。
    - 对于固定输出型号,建议在输出端使用一个至少4.7 µF的电容器,并且电容器的等效串联电阻(ESR)应在33 mΩ至2.2 Ω之间。

    兼容性和支持


    兼容性
    - NCP1117系列与LM317及其衍生产品管脚兼容,便于设计者替换使用。
    - 支持汽车应用及其他特殊要求,符合AEC-Q100标准并可进行PPAP认证。
    厂商支持
    - 供应商提供详尽的技术文档、样品和客户支持,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定:
    - 解决方案: 检查输入电容是否足够大,建议使用10 µF陶瓷或钽电容器。
    2. 过载保护激活:
    - 解决方案: 检查负载电流是否超出规定值,重新配置负载以确保不超过1.0 A。

    总结和推荐


    综合评估
    - 主要优点:
    - 出色的温度稳定性
    - 简便的设计和应用灵活性
    - 多重保护功能,保证安全使用
    推荐使用
    - 强烈推荐: 适用于需要高输出电流、宽工作电压范围及温度稳定性的各种应用场合,特别适合消费电子和工业控制领域。
    总的来说,NCP1117系列低压差正电压调节器以其高效能、可靠性以及适用性广泛的特点,是众多电源管理应用的理想选择。

NCP1117IDT33T4G参数

参数
纹波抑制-PSRR 64dB(120Hz)
输出类型 Fixed
最大输入电压 20V
极性 正极
负载调节 4.3mV
最小输出电压 3.3V
输出电流 1A
稳压器数量 1
线路调节 0.8mV
最小输入电压 2.4V
最大输出电压 3.3V
Iq-静态电流 10mA
最大压差@电流 1.2V@ 800mA
通用封装 TO-252
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP1117IDT33T4G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1117IDT33T4G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP1117IDT33T4G NCP1117IDT33T4G数据手册

NCP1117IDT33T4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.556
10+ ¥ 3.599
100+ ¥ 2.829
库存: 2395
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 27.78
