首页  >  产品百科  >  NCP160AFCT180T2G

NCP160AFCT180T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 91dB~48dB(100Hz~100kHz) 23μA 正极 Fixed 250mA 1 1.8V 1.9V 1.8V 5.5V 250mV@ 250mA 0.001%/mA(Typ) 0.02(Typ) BGA 贴片安装,黏合安装 640μm*640μm*230μm
供应商型号: UA-NCP160AFCT180T2G
供应商: 海外现货
标准整包数: 5000

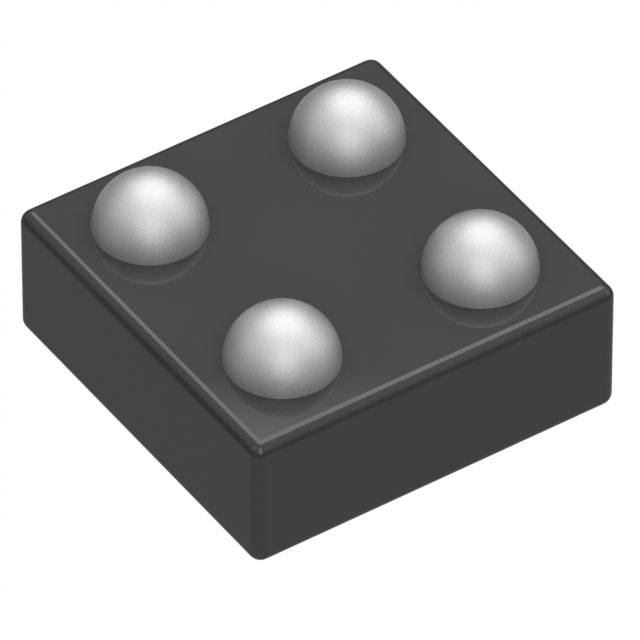

ON SEMICONDUCTOR LDO稳压器 NCP160AFCT180T2G

NCP160AFCT180T2G概述

    NCP160 Ultra-Low Noise LDO Regulator Technical Overview

    1. 产品简介


    NCP160 是一款专为射频(RF)和模拟电路设计的低压差线性稳压器(LDO)。该器件能够提供高达250mA的输出电流。其独特的设计使它在噪声抑制(PSRR)和低功耗方面表现出色,适用于电池供电设备、无线局域网设备以及智能手机、平板电脑等多种便携式设备中。

    2. 技术参数


    - 输入电压范围:1.9V至5.5V
    - 输出电压选项:固定电压范围1.8V至5.14V
    - 精度:±2%
    - 静态电流:典型值18µA
    - 关机电流:典型值0.1µA
    - 最低压差:在250mA输出时仅为80mV
    - 电源抑制比:典型值98dB(20mA,1kHz)
    - 输出噪声:典型值10µVRMS
    - 电容要求:稳定工作需1µF陶瓷输入和输出电容
    - 封装:超小型WLCSP4(0.65mm x 0.65mm)和XDFN4(1mm x 1mm)

    3. 产品特点和优势


    NCP160 具有以下显著特点:
    - 高效率:得益于其低静态电流和低压差特性,可以最大限度地提高电源转换效率。
    - 出色的噪声抑制:具备极低的输出噪声(10µVRMS),非常适合需要低噪声电源的RF和模拟电路。
    - 高可靠性:具有热关断保护和过流保护,确保器件在极端条件下的稳定性。
    - 小巧封装:采用微型封装,极大地节省了电路板空间,特别适合紧凑型设计需求。

    4. 应用案例和使用建议


    NCP160 可以应用于多种便携式设备,如电池供电设备、无线局域网设备、智能手机和平板电脑等。为了获得最佳效果,需要注意以下几点:
    - 电源滤波:使用合适的输入和输出电容,以保证良好的稳压效果。
    - 温度管理:确保设备工作在规定的温度范围内,避免过热。
    - 负载管理:合理控制输出电流,确保不超过最大电流限制,防止热关断。

    5. 兼容性和支持


    NCP160 在与标准陶瓷电容配合使用时表现优异,与大多数现有电路板设计具有很好的兼容性。此外,厂商提供了详尽的技术文档和支持服务,帮助用户快速解决问题并优化设计方案。

    6. 常见问题与解决方案


    - 问题1:在高温环境下工作时,设备会出现异常关断。
    - 解决方法:检查散热情况,确保电路板有足够的散热能力。必要时,可以增加散热片或其他散热措施。

    - 问题2:设备在启动时出现短暂波动。
    - 解决方法:检查输入电容是否符合要求,使用合适大小和类型的电容可以有效改善启动时的波动问题。

    7. 总结和推荐


    NCP160 是一款高性能、低功耗的线性稳压器,适用于各种便携式和射频设备。其卓越的噪声抑制能力和高效能使其成为市场上极具竞争力的产品。对于追求高性能、低功耗的应用场景,强烈推荐选用NCP160。
    通过本技术手册,我们可以看到NCP160在电气性能、封装设计及应用潜力等方面的表现十分出色。不论是硬件设计师还是系统集成商,这款器件都将为其项目带来更多的灵活性和可靠性。

NCP160AFCT180T2G参数

参数
极性 正极
负载调节 0.001%/mA(Typ)
纹波抑制-PSRR 91dB~48dB(100Hz~100kHz)
最小输出电压 1.8V
最大压差@电流 250mV@ 250mA
最大输出电压 1.8V
最大输入电压 5.5V
最小输入电压 1.9V
稳压器数量 1
输出类型 Fixed
输出电流 250mA
线路调节 0.02(Typ)
Iq-静态电流 23μA
长*宽*高 640μm*640μm*230μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP160AFCT180T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP160AFCT180T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP160AFCT180T2G NCP160AFCT180T2G数据手册

NCP160AFCT180T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0669 ¥ 0.5604
20000+ $ 0.063 ¥ 0.5279
库存: 15000
起订量: 10000 增量: 5000
交货地:
最小起订量为:10000
合计: ¥ 5604
