NCP137BFCTADJT2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 85dB~75dB(1kHz) 50μA 正极 Adjustable 700mA 1 500mV 500mV 3V 5.5V 1.5V@ 700mA 1.5mV 0.01(Typ) WLCSP 贴片安装 1.2mm*800μm*230μm
供应商型号: CY-NCP137BFCTADJT2G
供应商:
标准整包数: 1

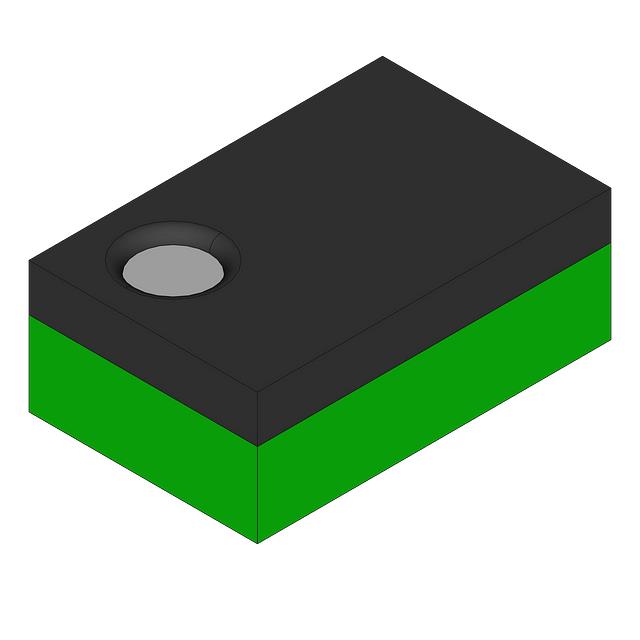

ON SEMICONDUCTOR LDO稳压器 NCP137BFCTADJT2G

NCP137BFCTADJT2G概述

    NCP137低静态电流超低压差线性稳压器(VLDO)技术手册

    产品简介


    NCP137是一款700mA超低压差线性稳压器,配备了NMOS通路晶体管和独立的偏置电源电压(VBIAS)。这款器件提供非常稳定的、精确的输出电压,适用于空间受限且对噪声敏感的应用场合。为了优化便携式电池供电设备的性能,NCP137具有超低的静态电流消耗。WLCSP6封装尺寸为1.2 mm x 0.8 mm,非常适合空间受限的应用。

    技术参数


    - 输入电压范围:VOUT到5.5 V
    - 偏置电压范围:2.5 V到5.5 V
    - 输出电压范围:
    - 固定版本:0.4 V到1.8 V
    - 可调版本:0.5 V到3.0 V
    - 输出电压精度:±1%温度范围内,25°C时精度为0.5%
    - 超低压差:典型值40mV(700mA)
    - 超低静态电流:典型值35 μA
    - 禁用模式下的静态电流:典型值0.5 μA
    - 逻辑电平使能输入:用于开关控制
    - 带主动放电功能:可选
    - 封装:WLCSP6,1.2 mm x 0.8 mm,0.4 mm焊盘间距
    - 无铅/无卤素/无BFR,符合RoHS标准

    产品特点和优势


    1. 低静态电流:适合便携式电池供电设备。
    2. 超低压差:降低功耗,提高效率。
    3. 高稳定性:通过陶瓷电容器确保稳定输出。
    4. 宽输入电压范围:满足多种应用场景的需求。
    5. 低噪声:特别适用于对噪声敏感的应用。

    应用案例和使用建议


    应用场景:智能手机、平板电脑、摄像头、DVR、机顶盒、摄像机等。
    使用建议:
    - 使用陶瓷电容确保稳定性。
    - 建议总电阻(R1 + R2)不超过100 kΩ。
    - 考虑温度和电容变化的影响,选择合适的输出电容值。

    兼容性和支持


    NCP137与多种便携式设备和其他电子元器件兼容。该产品由ON Semiconductor提供全面的技术支持和维护服务。此外,还有详细的文档和参考资料可供下载。

    常见问题与解决方案


    1. 问:如何确定最佳的输出电压?
    - 答:使用两个外部电阻来调节输出电压,参考手册中的公式进行计算。
    2. 问:如何设置EN引脚以实现开启/关闭功能?
    - 答:将EN引脚拉高以启用调节器,拉低则进入关断状态。
    3. 问:在什么情况下需要使用主动放电功能?
    - 答:如果需要快速放电输出电压,则需启用主动放电功能。

    总结和推荐


    总结:NCP137是一款高性能的超低压差线性稳压器,具备出色的低压差、低噪声和低静态电流等特点。它特别适合便携式设备和对噪声敏感的应用场合。
    推荐:鉴于其优异的性能和广泛的应用范围,强烈推荐在各种便携式和空间受限的应用中使用NCP137。如果您需要进一步的信息或技术支持,请访问ON Semiconductor的官方网站或联系销售代表。

NCP137BFCTADJT2G参数

参数
最大输入电压 5.5V
Iq-静态电流 50μA
最大输出电压 3V
输出类型 Adjustable
最大压差@电流 1.5V@ 700mA
线路调节 0.01(Typ)
输出电流 700mA
最小输入电压 500mV
负载调节 1.5mV
极性 正极
纹波抑制-PSRR 85dB~75dB(1kHz)
最小输出电压 500mV
稳压器数量 1
长*宽*高 1.2mm*800μm*230μm
通用封装 WLCSP
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

NCP137BFCTADJT2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP137BFCTADJT2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP137BFCTADJT2G NCP137BFCTADJT2G数据手册

NCP137BFCTADJT2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1315 ¥ 1.1317
1000+ $ 0.1278 ¥ 1.0798
5000+ $ 0.1278 ¥ 1.0798
库存: 147556
起订量: 884 增量: 1
交货地:
最小起订量为:500
合计: ¥ 565.85
