NCV8177BMX120TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 90μA 正极 fixed 500mA 1 1.2V 1.6V 1.2V 5.5V 1mV 0.02(Typ) XDFN-4 贴片安装 1mm*1mm*380μm
供应商型号: FL-NCV8177BMX120TCG
供应商: 海外现货
标准整包数: 1

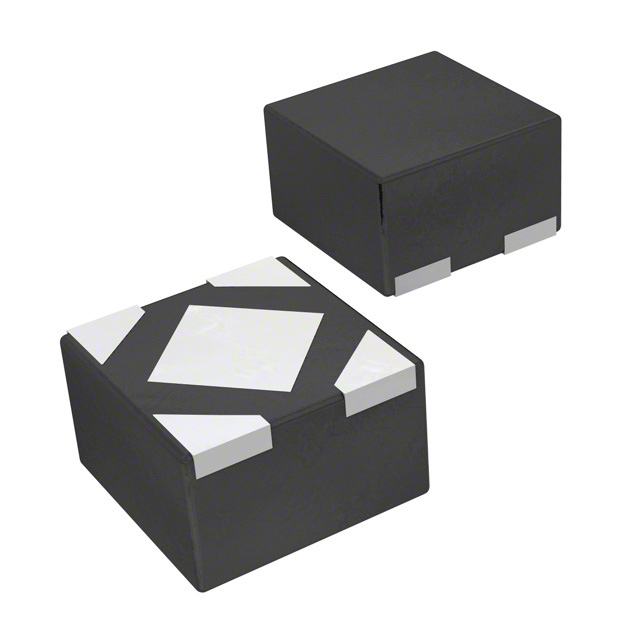

ON SEMICONDUCTOR LDO稳压器 NCV8177BMX120TCG

NCV8177BMX120TCG概述

    NCV8177 Linear Voltage Regulator: Technical Overview and Practical Insights

    1. 产品简介


    产品类型: NCV8177是一款低噪声CMOS低压差线性稳压器(LDO),具有500mA的输出电流能力。
    主要功能: NCV8177提供非常稳定和准确的电压,适用于RF应用。它可以为汽车娱乐系统和其他对电源敏感的设备中的射频模块供电。
    应用领域: 该稳压器特别适合于空间受限的应用场合,如照明设备、仪器设备、相机、摄像机和传感器。

    2. 技术参数


    - 输入电压范围: 1.6 V 至 5.5 V
    - 输出电压范围: 0.7 V 至 3.6 V
    - 静态电流(典型值): 60 µA
    - 低压差(典型值): 在500 mA输出电流时,低压差为200 mV(VOUT−NOM=1.8 V)
    - 输出电压精度: ±0.8%
    - 稳定电容: 小型1 µF陶瓷电容器
    - 过流保护: 有
    - 热关断保护温度: 175°C
    - 封装形式: 可选XDFN4 1 mm x 1 mm x 0.4 mm 和 WDFNW8 2 mm x 2 mm
    - 特殊要求: NCV前缀表示符合汽车和其他应用的独特场地和控制变更要求;符合AEC-Q100认证并具备PPAP能力
    - 无铅包装: 是

    3. 产品特点和优势


    优势:
    - 低功耗:由于其低静态电流和优良的动态性能,NCV8177可实现高效率和低热耗散。
    - 快速瞬态响应:得益于其优秀的动态参数,该稳压器非常适合处理快速变化的负载需求。
    - 紧凑设计:两种小型封装使其特别适用于空间受限的设计。
    - 全面保护:具备过流保护、热关断保护等功能,确保稳健运行。

    4. 应用案例和使用建议


    应用示例:
    - 照明设备:提供稳定的供电以保证光线稳定。
    - 仪器设备:确保各类测量仪器的电源供应质量。
    - 摄像头和传感器:用于便携式应用中的高精度电路,提供低噪声电源。
    使用建议:
    - 输入电容选择:建议使用1 µF或更大的X7R/X5R陶瓷电容以确保最佳动态性能。
    - 输出电容选择:推荐1 µF陶瓷电容器,以保持最低的有效电容值,并确保最小ESR小于0.5Ω。
    - EN引脚操作:通过EN引脚可以有效控制输出电压的启停,当EN引脚电压<0.4 V时设备禁用,>1.0 V时启用。
    - 电流限制:内部电流限制设定为750 mA,确保短路保护在175 mA。

    5. 兼容性和支持


    兼容性:
    - NCV8177适合多种应用场景,尤其是对电源质量有严格要求的应用领域。
    - 与大多数电子元器件兼容,便于集成到现有系统中。
    支持:
    - 提供详细的订单信息和标记说明,帮助用户正确安装和使用。
    - 设备经过多项可靠性测试,确保在严苛条件下也能可靠运行。

    6. 常见问题与解决方案


    问题1:设备在低温环境下表现不佳。
    - 解决方案:确保在低温环境中使用高质量的陶瓷电容器,并遵循建议的输入和输出电容配置。
    问题2:设备过热。
    - 解决方案:优化散热设计,确保良好的热传导,增加铜层面积,减少θJA。
    问题3:输出电压不稳定。
    - 解决方案:检查输入电压和负载条件,确保正确的输入和输出电容配置。

    7. 总结和推荐


    总结: NCV8177是一款集高性能、低噪声、紧凑设计于一体的低电压差线性稳压器。它在各种便携式和空间受限的应用中表现出色,尤其是在需要高精度电源供应的RF应用领域。
    推荐: 综合考虑其强大的性能、小巧的尺寸以及广泛的适用性,强烈推荐NCV8177用于对电源供应质量要求极高的应用场景,特别是车载娱乐系统和其他敏感设备的供电需求。

NCV8177BMX120TCG参数

参数
最小输出电压 1.2V
负载调节 1mV
输出电流 500mA
Iq-静态电流 90μA
最大输出电压 1.2V
最大压差@电流 -
最大输入电压 5.5V
最小输入电压 1.6V
稳压器数量 1
极性 正极
输出类型 fixed
纹波抑制-PSRR 75dB(1kHz)
线路调节 0.02(Typ)
长*宽*高 1mm*1mm*380μm
通用封装 XDFN-4
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NCV8177BMX120TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8177BMX120TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8177BMX120TCG NCV8177BMX120TCG数据手册
