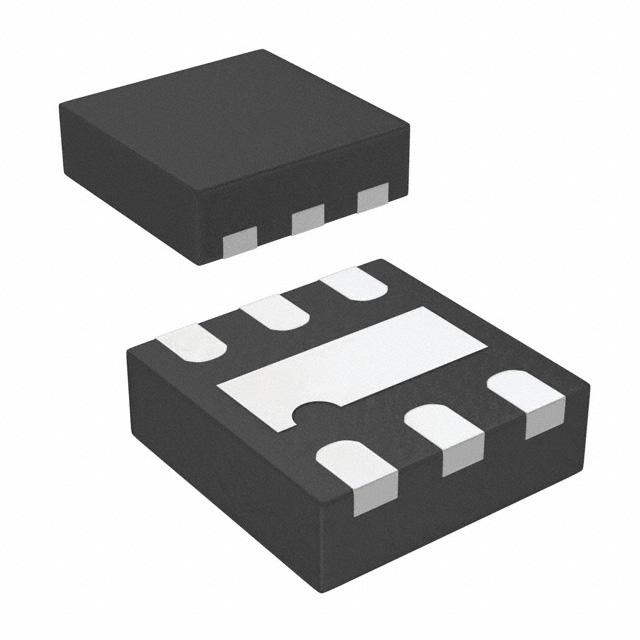

NCP130AMX100TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~65dB(1kHz) 正极 Fixed 300mA 1 1V 800mV 1V 5.5V 150mV@ 300mA 1.5mV 0.01(Typ) XDFN-6-EP 贴片安装,黏合安装 1.2mm*1.2mm*340μm
供应商型号: CY-NCP130AMX100TCG
供应商:
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP130AMX100TCG

NCP130AMX100TCG概述

    NCP130:300mA 超低dropout偏置CMOS电压调节器

    产品简介


    NCP130是一款由NMOS(N沟道金属氧化物半导体)晶体管组成的300mA超低dropout线性稳压器。它具备一个独立的偏置电压供应(VBIAS),并提供非常稳定、准确且低噪声的输出电压,适用于空间受限和对噪声敏感的应用。针对电池供电的便携式设备,NCP130通过低静态电流(IQ)消耗优化了性能。

    技术参数


    - 输入电压范围:0.8 V 至 5.5 V
    - 偏置电压范围:2.4 V 至 5.5 V
    - 固定输出电压设备
    - 输出电压范围:0.8 V 至 2.1 V
    - 过温度精度:±1.5%,25°C时为±0.5%
    - 超低dropout:300mA负载时最大150mV
    - 非常低的偏置输入电流:典型值80 μA
    - 禁用模式下的偏置输入电流:典型值0.5 μA
    - 逻辑电平使能输入,用于开关控制
    - 输出主动放电选项
    - 封装:XDFN6 - 1.2 mm x 1.2 mm x 0.37 mm
    - 符合RoHS标准,无铅、无卤素和无溴阻燃剂

    产品特点和优势


    - 低静态电流:特别适合电池供电的设备。
    - 高精度输出:过温精度±1.5%,25°C时精度±0.5%。
    - 低dropout电压:300mA负载时最大仅150mV。
    - 快速响应:EN引脚可实现快速开关控制。
    - 封装紧凑:XDFN6封装仅为1.2mm x 1.2mm,非常适合空间受限的应用。
    - 兼容多种电压:输出电压范围广,可满足不同设备的需求。

    应用案例和使用建议


    - 典型应用:手机、平板电脑、相机、DVR、机顶盒及摄像机等设备。
    - 应用建议:在设计电源电路时,推荐使用1μF陶瓷电容作为输入电容,0.1μF作为偏置电容,1μF作为输出电容。确保所有电容器直接连接到NCP130相应的引脚,避免使用过孔,以减少阻抗。

    兼容性和支持


    - 兼容性:NCP130可与多种陶瓷电容兼容,但要确保有效电容值符合要求。在高DC偏置电压、低温和高输出电压条件下,电容值可能下降,因此推荐使用有效电容值高于其标称值。
    - 支持:ON Semiconductor提供详尽的技术文档和支持,确保用户可以正确使用和维护NCP130。

    常见问题与解决方案


    - 问题:输出电压不稳。
    - 解决办法:检查输入电压是否在规定范围内,并确保输入和输出电容值符合推荐值。
    - 问题:负载变化导致输出电压波动。
    - 解决办法:确认负载变化是否超出NCP130的设计限制,并考虑添加合适的滤波电容。

    总结和推荐


    总体而言,NCP130是一款专为电池供电设备设计的高性能线性稳压器。其卓越的稳定性、低dropout电压和低静态电流使其成为便携式电子产品中的理想选择。尽管价格略高于普通稳压器,但考虑到其优异的性能,我们强烈推荐使用NCP130。对于任何需要高效电源管理和高精度输出的应用,NCP130都是一个极佳的选择。

NCP130AMX100TCG参数

参数
稳压器数量 1
最大输入电压 5.5V
最小输出电压 1V
最大输出电压 1V
纹波抑制-PSRR 80dB~65dB(1kHz)
输出电流 300mA
最大压差@电流 150mV@ 300mA
输出类型 Fixed
极性 正极
负载调节 1.5mV
线路调节 0.01(Typ)
Iq-静态电流 -
最小输入电压 800mV
长*宽*高 1.2mm*1.2mm*340μm
通用封装 XDFN-6-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP130AMX100TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
