NCV8715MX50TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 56dB(100kHz) 5.8μA 正极 Fixed 50mA 1 5V 2.5V 5V 24V 350mV@ 50mA 10mV 3mV DFN 贴片安装,黏合安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: FL-NCV8715MX50TBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8715MX50TBG

NCV8715MX50TBG概述


    产品简介


    产品类型:线性稳压器
    主要功能:低dropout(低压差)且超低静态电流(Ultra-Low Iq),适用于宽输入电压范围。
    应用领域:车载信息娱乐系统、音频系统、通信系统及安全系统。

    技术参数


    - 输入电压范围:2.5 V至24 V
    - 固定输出电压选项:1.2 V至5.0 V
    - 最大输出电流:50 mA
    - 超低静态电流:最大5.8 µA
    - 输出电压精度:±2%
    - 电源抑制比(PSRR):52 dB(100 kHz)
    - 噪声:190 µVrms(200 Hz至100 kHz)
    - 保护特性:热关断、限流

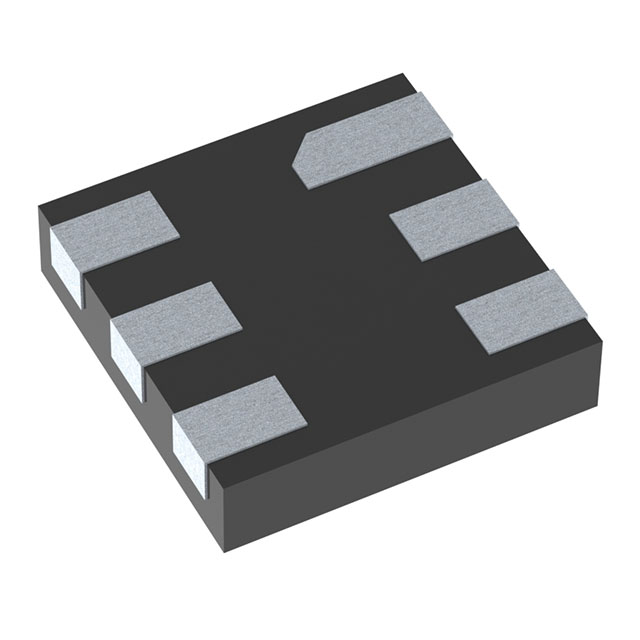

    - 封装:XDFN6 1.5 x 1.5 mm 和 SC-70 (SC-88A)
    - 温度等级:-40°C 至 +125°C

    产品特点和优势


    - 宽输入电压范围:能够适应不同的电源输入,增强了应用的灵活性。
    - 超低静态电流:在空载状态下耗电量极低,延长了电池寿命。
    - 高精度输出电压:输出电压稳定,波动小,保证了系统的可靠性。
    - 强抗干扰能力:高PSRR值使得其对电源噪声不敏感,适合在复杂的电子环境中使用。
    - 多重保护机制:具备热关断和限流功能,增加了设备的安全性。
    - 小型封装:便于集成到紧凑型设计中。

    应用案例和使用建议


    典型应用:
    - 车载信息娱乐系统:该系统通常需要稳定的电压输出,而NCV8715的高精度输出电压特性可以满足这一需求。
    - 通信系统:在通信系统中,稳定的电源供应是关键,NCV8715能够在复杂的工作环境下提供稳定的输出。
    - 安全系统:例如汽车安全气囊控制模块,需要非常稳定的电源以确保可靠运行,NCV8715能够提供这种稳定性的保障。
    使用建议:
    - 确保输入电容(1 µF陶瓷电容)安装正确,这对于输出稳定性至关重要。
    - 在选择输出电压时,考虑整个系统的功耗需求,并确保符合最大输出电流的要求。
    - 注意系统的散热设计,特别是采用XDFN6封装时,良好的散热可以提高产品的可靠性。

    兼容性和支持


    - 兼容性:该器件与其他标准电子元器件兼容,可以在各种电路设计中使用。
    - 支持:厂家提供了详细的技术文档和应用指南,确保用户在使用过程中可以获得充分的技术支持。此外,产品符合RoHS标准,无铅、卤素和BFR-free,便于回收和处理。

    常见问题与解决方案


    - 问题1:产品启动后,输出电压不稳定。
    - 解决方案:检查输入电容和输出电容是否正确安装,并确认电容值是否符合要求。
    - 问题2:设备过热。
    - 解决方案:检查散热措施是否足够,确保设备安装在一个良好的通风环境中。同时,考虑调整负载电流,避免长时间大电流工作。
    - 问题3:输出电流超过额定值。
    - 解决方案:使用限流电路来保护器件,或者选择更高额定电流的产品型号。

    总结和推荐


    综上所述,NCV8715是一种高性能的线性稳压器,具有宽输入电压范围、低静态电流、高精度输出电压等特点。它非常适合用于车载信息娱乐系统、通信系统及安全系统等领域。如果需要一款可靠且高效的电源管理器件,我们强烈推荐使用NCV8715。在使用过程中,务必注意电容配置和散热设计,以充分发挥其性能优势。

NCV8715MX50TBG参数

参数
最小输入电压 2.5V
最大输出电压 5V
负载调节 10mV
输出电流 50mA
最大压差@电流 350mV@ 50mA
最小输出电压 5V
纹波抑制-PSRR 56dB(100kHz)
输出类型 Fixed
Iq-静态电流 5.8μA
线路调节 3mV
极性 正极
稳压器数量 1
最大输入电压 24V
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8715MX50TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8715MX50TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8715MX50TBG NCV8715MX50TBG数据手册

NCV8715MX50TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
