NCP720BMT180TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 65dB~25dB(1kHz~1MHz) 正极 Fixed 350mA 1 1.8V 800mV 1.8V 5.5V 1.4V@ 350mA -1uV/mA(Typ) 5uV/V(Typ) DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: FL-NCP720BMT180TBG
供应商: 海外现货
标准整包数: 1

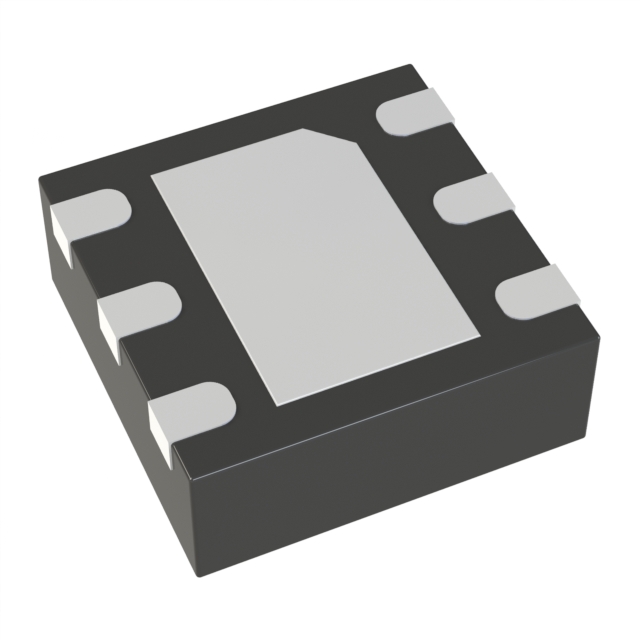

ON SEMICONDUCTOR LDO稳压器 NCP720BMT180TBG

NCP720BMT180TBG概述


    产品简介


    NCP720是一款低压差(VLDO)偏置栅极CMOS电压调节器,集成了NMOS通路晶体管和独立的偏置供电电压(VBIAS)。该器件提供非常稳定且准确的输出电压,适用于空间受限和噪声敏感的应用场合。为优化便携式电池供电设备的应用,NCP720具备低静态电流消耗(IQ)。采用2 mm x 2 mm的小型WDFN6封装,适合空间受限的应用场合。

    技术参数


    - 输入电压范围: 0.8 V 至 5.5 V
    - 偏置电压范围: 2.4 V 至 5.5 V
    - 固定输出电压设备
    - 输出电压范围: 0.8 V 至 2.1 V
    - 温度范围内精度: ±2%
    - 超低压差: 110 mV(通常在350 mA时)
    - 低偏置输入电流: 80 μA(典型值)
    - 禁用模式下的低偏置输入电流: 0.5 μA(典型值)
    - 低噪声、高电源抑制比(PSRR)
    - 内置软启动功能
    - 稳定陶瓷电容: 2.2 μF
    - 符合无铅标准

    产品特点和优势


    - 超低压差: 输出电压接近于输入电压,适用于需要高效能的电池供电设备。
    - 低静态电流消耗: 提升电池寿命,适用于便携式设备。
    - 低噪声和高PSRR: 确保稳定的输出电压,减少噪声干扰。
    - 小型封装: 采用2 mm x 2 mm WDFN6封装,节省电路板空间。
    - 内部软启动: 限制开机瞬态电流,避免对系统造成冲击。

    应用案例和使用建议


    NCP720广泛应用于电池供电设备,如智能手机、平板电脑、相机、DVR和机顶盒等。其内置的软启动功能可以确保启动时电压逐渐上升,避免瞬态电流过载。对于某些需要高电源抑制比的应用场景,建议配合高精度的陶瓷电容使用,以提高整体性能。此外,在系统设计中,应注意正确连接输入和输出电容,确保最佳的电气特性。

    兼容性和支持


    - 与其他电子元器件兼容: NCP720可与大多数常见的陶瓷电容兼容。
    - 厂商支持: ON Semiconductor提供全面的技术支持和售后服务,确保客户在使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    1. 问题: 设备在禁用状态下仍然有微弱的输出。
    - 解决方案: 检查VBIAS和VIN之间的连接,确认没有短路情况,同时检查EN引脚是否连接到高电平。
    2. 问题: 输出电压不稳,存在较大波动。
    - 解决方案: 检查外部电容容量是否符合要求,特别是在高温环境下,有效电容可能大幅降低,建议选择有效电容更高的陶瓷电容。
    3. 问题: 设备过热,自动关机。
    - 解决方案: 检查散热片安装是否正确,确保良好的散热路径,避免长期工作在高温环境中。

    总结和推荐


    综上所述,NCP720以其出色的性能、小巧的体积和较低的成本,在电池供电设备和其他噪声敏感的应用场合具有显著优势。无论是用于便携式电子设备还是其他空间受限的应用场合,NCP720都是一款值得推荐的产品。它不仅具备优异的电气特性,还能提供稳定可靠的输出电压,非常适合需要高效能和良好噪声抑制能力的应用。因此,强烈推荐将NCP720用于需要高电源质量和长电池寿命的设计中。

NCP720BMT180TBG参数

参数
Iq-静态电流 -
极性 正极
最大输出电压 1.8V
线路调节 5uV/V(Typ)
最大输入电压 5.5V
稳压器数量 1
输出类型 Fixed
输出电流 350mA
最小输入电压 800mV
最小输出电压 1.8V
负载调节 -1uV/mA(Typ)
最大压差@电流 1.4V@ 350mA
纹波抑制-PSRR 65dB~25dB(1kHz~1MHz)
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NCP720BMT180TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP720BMT180TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP720BMT180TBG NCP720BMT180TBG数据手册

NCP720BMT180TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
