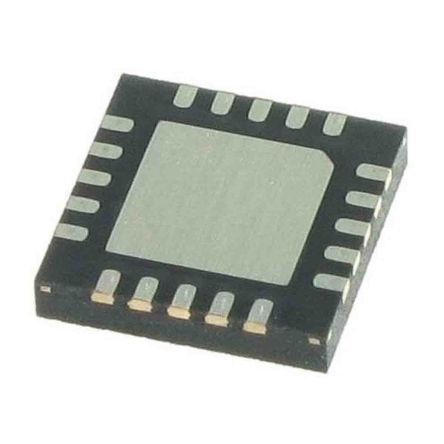

NCV59745AMW180TAG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 线性稳压芯片, 3.6 V输出, 3A最大输出, 单路输出, QFNW20, 表面贴装, 20针
供应商型号: 2027337
供应商: 海外现货
标准整包数: 25
ON SEMICONDUCTOR LDO稳压器 NCV59745AMW180TAG

NCV59745AMW180TAG概述


    产品简介


    产品类型与功能:
    NCV59745是一款非常低的漏电流低噪声双轨电压调节器,能够在满载电流时提供高达3.0A的输出电流,并且在典型条件下具有115mV的低漏电流电压降。该系列包含固定输出电压装置,能够为噪声敏感的高速通信设备、高端FPGA和微处理器提供电源。
    应用领域:
    - 高速模拟电压控制振荡器(VCO)、数字模拟转换器(DAC)和模数转换器(ADC)
    - FPGA、数字信号处理器(DSP)、串行数据收发器(SerDes)
    - 图像传感器和专用集成电路(ASIC)
    - 汽车、电信和工业设备的负载点调节

    技术参数


    技术规格与性能参数:
    - 输出电流:超过3.0A
    - 线性精度:典型值±0.3%,范围0.8V到5.5V
    - 输入电压范围:VIN:0.8V至5.5V
    - 偏置电压范围:VBIAS:2.2V至5.5V
    - 输出电压范围:0.8V至3.6V
    - 典型漏电流电压:105mV @ 3A
    - 软启动时间:可编程
    - 开漏电源好输出
    - 低噪声:6μVRMS 典型值
    - 高速瞬态响应
    - AEC-Q100认证
    - Pb-Free封装
    - 输出电压噪声:10 Hz 至 100 kHz 下6μVrms
    工作环境:
    - 工作温度范围:-40°C 到 +125°C
    - 存储温度范围:-55°C 到 +150°C

    产品特点和优势


    独特功能与优势:
    - 极低的漏电流,典型值仅为115mV @ 3A
    - 高精度,典型精度在0.25%以内
    - 高带宽,高电源抑制比(PSRR)和低噪声,适合噪声敏感的应用
    - 采用NMOS通路晶体管,提高了输出电容对环路稳定性的贡献
    - 程序化软启动,可以限制浪涌电流,适用于大容量电容负载
    - 可编程软启动时间和输出主动放电功能

    应用案例和使用建议


    实际应用场景:
    - 在汽车、电信和工业设备中实现负载点调节
    - 为FPGA、DSP、图像传感器和ASIC等提供稳定电源
    - 高速模拟VCO、DAC、ADC的应用
    使用建议:
    - 当使用较大容量电容作为输出电容时,应注意输入电容(CIN)和偏置电容(CBIAS)的设置。建议CIN ≥ 4.7μF,CBIAS ≥ 1μF,以确保稳定性。
    - 确保电容器直接连接到NCV59745相应的引脚,而不是通过具有显著阻抗的过孔连接。
    - 启动顺序:先接通VIN和VBIAS电源电压,然后激活Enable引脚,这有助于充分利用软启动功能。
    - 使用外部CSS电容器进行软启动时,CSS的值应根据具体需求选择,最大推荐值为1μF。

    兼容性和支持


    兼容性:
    - NCV59745与其他电子元器件或设备高度兼容,尤其是在汽车、电信和工业领域中。该器件是铅自由(Pb-Free)封装,支持自动光学检测(AOI)。
    支持与维护:
    - 厂商提供了详尽的技术文档和支持服务,确保用户能够充分了解和使用该器件。
    - AEC-Q100认证保证了器件在严苛环境下仍能可靠运行。

    常见问题与解决方案


    常见问题:
    - 启用引脚未启用(EN引脚)导致器件不工作
    - 输出电压不稳定
    - 软启动时间不符合预期
    解决方案:
    - 确保EN引脚驱动正确:高电平启用,低电平关闭。
    - 检查输入和输出电容器是否按照要求正确连接。
    - 软启动时间可以通过外部CSS电容器调整,根据需要选择合适的CSS电容器值。

    总结和推荐


    综合评估:
    NCV59745具有出色的性能表现,包括极低的漏电流电压、高精度、宽泛的工作范围以及良好的瞬态响应。该器件特别适合应用于噪声敏感的高速通信设备、高端FPGA和微处理器等。
    推荐使用:
    鉴于其优秀的性能指标和广泛应用领域的适应性,我们强烈推荐在上述应用中使用NCV59745。其先进的设计和严格的测试确保了其在各种复杂环境下的可靠性。

NCV59745AMW180TAG参数

参数
最小输入电压 800mV
极性 正极
最大输出电压 1.8V
输出类型 Fixed
线路调节 0.0006(Typ)
纹波抑制-PSRR 75dB~18dB(1kHz~3MHz)
输出电流 3A
最小输出电压 1.8V
最大压差@电流 195mV@ 3A
最大输入电压 5.5V
负载调节 0.01%/A(Typ)
稳压器数量 1
Iq-静态电流 2mA
通用封装 QFNW-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
