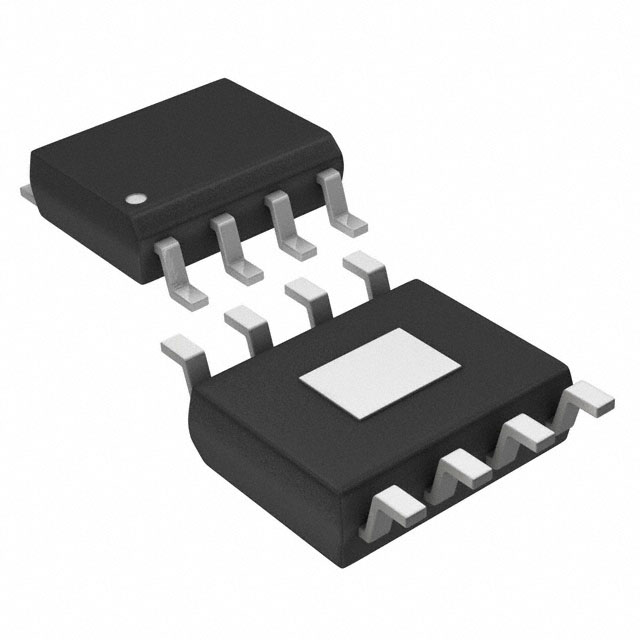

NCV4254CPDAJR2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 60dB(100Hz) 80μA Adjustable式 70mA 1 1V 40V 40V 400mV@ 70mA SOIC-8-EP 贴片安装
供应商型号: D-NCV4254CPDAJR2G
供应商: Future
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV4254CPDAJR2G

NCV4254CPDAJR2G概述


    产品简介


    NCV4254C低漏电流跟踪调节器是一款专为汽车及其他需要特殊站点和控制更改要求的应用而设计的单片集成低漏电流跟踪电压调节器。它能够提供一个可调的缓冲输出电压,这个输出电压能够紧密跟踪参考输入电压。当输出需要达到高达70 mA的电流时,可以通过配置使其高于、低于或等于参考电压。该器件具有多种保护特性,如电流限制、热关断、反向输入电压和反偏电压保护等,确保在极端条件下的安全运行。此外,NCV4254C是无铅、无卤素/无BFR且符合RoHS标准的产品,适用于汽车和工业自动化等领域。

    技术参数


    - 输入电压范围: 4 V至45 V
    - 输出电压跟踪精度:
    - 在5.7 V到26 V的输入电压范围内,0.1 mA到60 mA的输出电流下,误差为±3 mV(典型值)
    - 在5.5 V到32 V的输入电压范围内,0.1 mA到30 mA的输出电流下,误差为±10 mV(典型值)
    - 最大漏电电流: 站态模式下,小于5 μA
    - 工作温度范围: -40°C 至 +150°C
    - 最大耗散功率: 可达1.667 W(基于铜面积为645 mm²,FR4 PCB基板的SOIC-8 EP封装)
    - 热关断温度: 151°C 至 200°C

    产品特点和优势


    - 高输出源能力: 最大输出电流可达70 mA
    - 低输出跟踪误差: 典型值为±220 mV(70 mA时)
    - 低静态功耗: 站态模式下的关闭电流非常低
    - 多功能保护特性: 包括电流限制、热关断及反向输入电压和反偏电压保护
    - 符合严格的汽车行业标准: AEC-Q100认证,确保高度可靠性和质量稳定性

    应用案例和使用建议


    NCV4254C广泛应用于汽车系统中的远程传感器或其他需要隔离其他调节器输出的应用场景。例如,它可以作为模块快速升级时的电源组件。使用时建议:
    - 尽量保持VIN和GND电路板迹线尽可能宽,减少噪声干扰。
    - 外部组件尤其是输出电容应尽量靠近NCV4254C放置,使连接走线最短。
    - 输入电压突变较大时,需增加适当的滤波器以保证稳定运行。

    兼容性和支持


    - 兼容性: NCV4254C可以与其他标准电子元器件无缝集成,适用于多种电气系统和电路设计。
    - 支持和服务: 提供详尽的技术文档、应用指南和故障排查指南,以及专业的客户支持团队。

    常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决方法: 检查输出电容的ESR(等效串联电阻)是否在推荐范围内,同时确保输入和输出线路之间无干扰。

    - 问题2: 超过最大输出电流导致热关断
    - 解决方法: 降低输出负载,或者提高散热效率,比如增加散热片或优化电路布局以降低热阻。

    总结和推荐


    NCV4254C低漏电流跟踪调节器凭借其高可靠性、强大的保护特性和灵活的应用潜力,非常适合于对稳定性有严格要求的应用环境。无论是用于汽车还是工业自动化领域,这款调节器都能提供可靠的电源解决方案。综上所述,强烈推荐该产品用于需要高精度、高稳定性电源管理的场合。

NCV4254CPDAJR2G参数

参数
输出类型 Adjustable式
极性 -
线路调节 -
稳压器数量 1
最大输出电压 40V
最小输出电压 1V
最大压差@电流 400mV@ 70mA
纹波抑制-PSRR 60dB(100Hz)
最小输入电压 -
输出电流 70mA
Iq-静态电流 80μA
最大输入电压 40V
负载调节 -
通用封装 SOIC-8-EP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV4254CPDAJR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV4254CPDAJR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV4254CPDAJR2G NCV4254CPDAJR2G数据手册

NCV4254CPDAJR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 0.5635 ¥ 4.8444
75+ $ 0.532 ¥ 4.6158
250+ $ 0.506 ¥ 4.3923
1250+ $ 0.4698 ¥ 4.0433
库存: 2500
起订量: 26 增量: 2500
交货地:
最小起订量为:15
合计: ¥ 72.66
