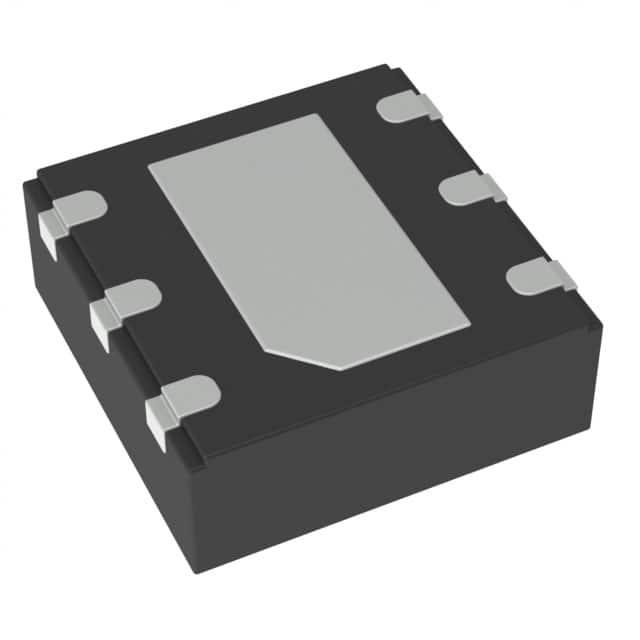

NCV8730BMTWADJTBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~48dB(10Hz~1MHz) 3μA Adjustable 150mA 1 1.2V 24V 38V 480mV@ 150mA WDFN-6-EP 贴片安装,黏合安装
供应商型号: 863-NCV8730BMTWADJTB
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8730BMTWADJTBG

NCV8730BMTWADJTBG概述

    NCV8730 LDO Regulator: Comprehensive Guide

    1. 产品简介


    - 产品类型: NCV8730是一款基于CMOS工艺设计的低压差线性稳压器(LDO),可应用于多种电源管理场合。
    - 主要功能: 具备非常低的静态电流,快速瞬态响应和宽输入输出电压范围。可以提供高达38V的输入电压和150mA的输出电流。
    - 应用领域: 适用于车身控制模块、LED照明、车载充电器和通用汽车电子系统等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 38 | V |
    | 输出电压 1.2 | 24 | V |
    | 峰值输出电流 200 | mA |
    | 关断电流 100 nA |
    | 静态电流(非B版本) 1 | 2.5 | μA |
    | 静态电流(B版本) 1.8 | 3 | μA |
    | 低电压降 290 | 480 | mV |
    | 输出电压精度 | -1 | 0 | 1 | % |
    | 功效指示电路
    | 可稳定于小陶瓷电容
    | 软启动电路
    | 过流和热关断保护
    | 封装形式
    | 环境温度范围 | -55 150 | °C |

    3. 产品特点和优势


    - 超低静态电流: 典型值为1μA,适合电池供电及始终开启的系统。
    - 高速瞬态响应: 快速的输出电压调整能力,能适应负载变化。
    - 高输入和输出电压范围: 可接受2.7V至38V的输入电压,输出电压可在1.2V至24V范围内调节。
    - 内置短路和过温保护: 防止因负载条件突变而造成的损坏。
    - 电源指示电路: B版本具备电源指示功能,通过引脚输出信号显示输出电压是否正常。
    - 小尺寸封装: 可选小型TSOP-5和WDFN-6(2x2)封装。

    4. 应用案例和使用建议


    - 案例: 用于车身控制模块、LED照明等场景。
    - 建议: 在设计时,确保输入电容器靠近芯片引脚放置,建议使用X7R或X5R电容以保证温度范围内可靠工作。对于输出电容的选择,建议选择1μF到100μF有效电容值范围内的电容,且ESR值应在1mΩ到200mΩ之间。

    5. 兼容性和支持


    - 兼容性: 该产品支持广泛的输入输出电压范围,适用于多种汽车及其他应用。与大多数现有的汽车和其他电子系统兼容。
    - 支持与维护: ON Semiconductor提供全面的技术支持和维护服务,涵盖故障排除、软件更新和技术咨询等方面。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 检查输出电阻分压网络设置是否正确 |
    | 启动时间长 | 增加软启动电容CFF来缩短启动时间 |
    | 热关断 | 减少输出负载电流或改善散热设计 |
    | 输出电流限制不足 | 检查是否有外部因素导致输出电流受限 |

    7. 总结和推荐


    NCV8730凭借其超低的静态电流、快速的瞬态响应能力和广泛的输入输出电压范围,在各种汽车电子应用中表现出色。其独特的电源指示功能和强大的过载保护机制使其在市场上的竞争力十足。强烈推荐将其应用于需要高性能电源管理的场合。

NCV8730BMTWADJTBG参数

参数
稳压器数量 1
最大输出电压 24V
线路调节 -
最大输入电压 38V
输出电流 150mA
Iq-静态电流 3μA
最小输入电压 -
最大压差@电流 480mV@ 150mA
纹波抑制-PSRR 80dB~48dB(10Hz~1MHz)
极性 -
负载调节 -
最小输出电压 1.2V
输出类型 Adjustable
通用封装 WDFN-6-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
