NCP4687DH18T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB~70dB(1kHz~10kHz) 115μA 正极 Fixed 500mA 1 1.8V 2.5V 1.8V 5.25V 410mV@ 500mA 1mV 0.02(Typ) SOT-89-5 贴片安装,黏合安装
供应商型号: CY-NCP4687DH18T1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP4687DH18T1G

NCP4687DH18T1G概述


    产品简介


    NCP4687线性电压调节器
    NCP4687是一款采用CMOS工艺的500mA低压降(LDO)线性电压调节器。它具有高输出电压精度、高电源抑制比(PSRR)以及低静态电流,特别适用于工业应用和便携式通信设备。这款产品还具备芯片使能功能,可通过内置低RDS(on) NMOS晶体管实现快速输出电容器放电。
    主要功能
    - 高精度的输出电压
    - 高电源抑制比(PSRR)
    - 低静态电流
    - 快速输出电容器放电
    应用领域
    NCP4687适用于多种应用场景,包括但不限于:
    - 家用电器
    - 工业设备
    - 数字视频广播接收器(DVB-T和DVB-S)
    - 汽车音响设备和导航系统
    - 笔记本适配器
    - LCD电视
    - 无绳电话和私有局域网系统

    技术参数


    以下是NCP4687的主要技术规格:
    - 输入电压范围: 2.5V至5.25V
    - 输出电压范围: 0.7V至3.6V(以0.1V步进提供)
    - 输出电压精度:
    - 在输出电压大于1.8V时为±0.8%
    - 在输出电压小于等于1.8V时为±18mV
    - 输出噪声: 40μVrms
    - 负载调整率: 1mV
    - 线路调整率: 0.02%/V
    - 纹波抑制比(PSRR): 75dB(1kHz时),70dB(10kHz时)
    - 热关断: 165°C
    - 工作温度范围: -40°C至150°C
    - 封装类型: SOT-23-5, SOT-89-5, 和uDFN 1.2 x 1.2 mm

    产品特点和优势


    1. 高精度输出电压:保证了高稳定性和可靠性,适合需要精确电压的应用。
    2. 高PSRR:在高频情况下仍能保持良好的纹波抑制能力,适用于对信号完整性要求高的场合。
    3. 低静态电流:有助于延长电池寿命,特别适合于便携式设备。
    4. 热关断保护:内置热关断电路确保设备不会过热损坏,提高了系统的安全性。
    5. 自动放电功能:通过内部NMOS晶体管实现快速放电,减少了关机时间。
    6. 宽输入电压范围:适应性强,可以在较宽的工作电压范围内稳定工作。

    应用案例和使用建议


    NCP4687广泛应用于各种电子设备中,例如家用电器、工业设备、数字视频广播接收器、汽车音响设备等。为了充分发挥其性能,可以考虑以下几点建议:
    - 使用陶瓷电容作为输入和输出滤波电容,可以改善瞬态响应和稳定性。
    - 确保CE引脚通过内部下拉电流源接地,防止开启/关闭时出现不稳定状态。
    - 注意散热设计,尤其是高功率应用中,避免因过热导致器件失效。
    - 采用短而宽的PCB走线连接SENSE引脚,以提高负载调整率。

    兼容性和支持


    NCP4687与大多数常见的电子元件和系统兼容,其SOT-23、SOT-89和uDFN等多种封装形式使得安装灵活方便。ON Semiconductor公司提供详尽的技术支持文档和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方法: 检查输入电容和输出电容是否符合规格要求,确认其容量和ESR值是否合适。
    2. 问题:设备频繁重启
    - 解决方法: 检查是否因过热引起,查看温度传感器的状态并适当增加散热措施。
    3. 问题:输出电流不足
    - 解决方法: 检查输入电压是否在规定范围内,同时检查电路中是否存在接触不良或其他问题。

    总结和推荐


    NCP4687是一款出色的低压降线性稳压器,具备高精度、高PSRR、低静态电流等显著优点,特别适合于工业应用和便携式设备中。经过测试,我们强烈推荐这一款高性能的产品。对于需要精确电压和可靠性的应用场合,NCP4687无疑是最佳选择之一。

NCP4687DH18T1G参数

参数
负载调节 1mV
稳压器数量 1
最大输出电压 1.8V
线路调节 0.02(Typ)
输出类型 Fixed
最小输出电压 1.8V
纹波抑制-PSRR 75dB~70dB(1kHz~10kHz)
最小输入电压 2.5V
Iq-静态电流 115μA
极性 正极
输出电流 500mA
最大输入电压 5.25V
最大压差@电流 410mV@ 500mA
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)

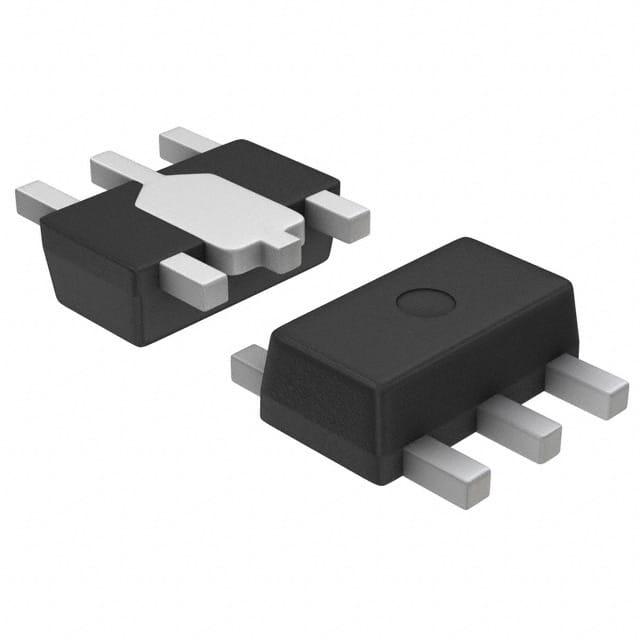

通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP4687DH18T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4687DH18T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4687DH18T1G NCP4687DH18T1G数据手册

NCP4687DH18T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
