NCP154MX300180TAG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 100μA 正极 Fixed 300mA,300mA 2 1.8V 1.9V 5.25V 390mV@ 300mA,260mV@ 300mA 40mV 0.1%/V DFN 贴片安装,黏合安装 1.6mm(长度)*1.2mm(宽度)
供应商型号: FL-NCP154MX300180TAG
供应商: 海外现货
标准整包数: 1

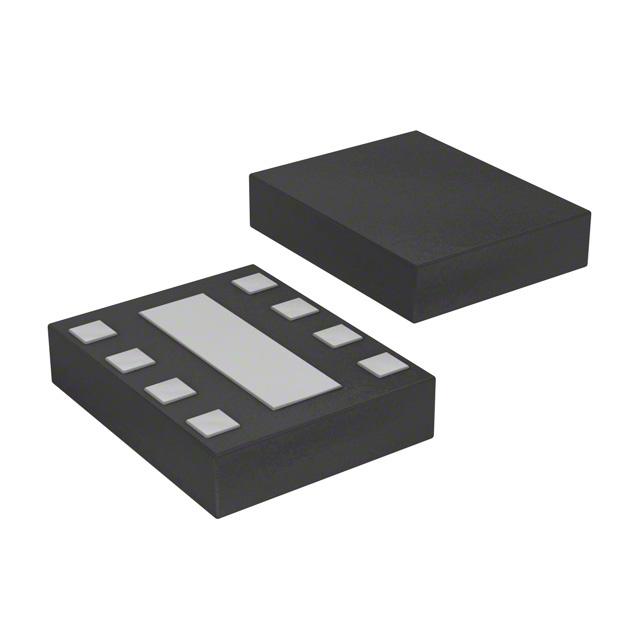

ON SEMICONDUCTOR LDO稳压器 NCP154MX300180TAG

NCP154MX300180TAG概述


    产品简介


    基本信息
    产品名称:NCP154 双输出低功耗低压差线性电压调节器
    制造商:安森美(onsemi)
    类型:双通道低压差(LDO)线性电压调节器
    主要功能
    - 独立输入端口:具有两个独立的输入引脚,提供非常稳定和准确的电压输出。
    - 超低噪声:无需额外的旁路电容器即可实现超低噪声性能。
    - 高电源抑制比(PSRR):适用于RF应用,能够有效抑制电源纹波。
    - 自适应地电流模式:优化电池供电便携式应用的性能,在轻负载条件下减少接地电流消耗。
    应用领域
    - 智能手机和平板电脑
    - 无线手持设备
    - 无线局域网、蓝牙、ZigBee接口
    - 其他电池供电的应用

    技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 工作输入电压范围 | 1.9 V 至 5.25 V |
    | 输出电压精度 | VOUT > 2 V 时 ±2%,VOUT ≤ 2 V 时 ±60 mV |
    | 线性调整率 | 0.02 %/V 至 0.1 %/V |
    | 负载调整率 | 15 mV 至 40 mV |
    | 滴落电压 | 典型值:140 mV(最大值:470 mV,具体取决于输出电压设定点) |
    | 输出电流限制 | 400 mA |
    | 静态电流 | 典型值:每通道 55 μA,两个通道同时启用时为 110 μA |
    | 关断电流 | 0.1 μA 至 1 μA |
    | 启用阈值电压 | 高阈值:0.9 V,低阈值:0.4 V |
    | 功耗抑制比 | 75 dB(1 kHz时) |
    | 输出噪声电压 | 75 μVrms |
    | 活动放电电阻 | 50 Ω |
    | 热关断温度 | 160 °C |
    | 封装形式 | XDFN8 1.2 × 1.6 mm |

    产品特点和优势


    - 低功耗设计:通过自适应地电流模式在轻负载条件下减少接地电流消耗,从而延长电池寿命。
    - 高电源抑制比:在1 kHz时,电源抑制比高达75 dB,适用于对噪声敏感的应用,如RF电路。
    - 稳定性好:即使在-40°C至85°C的宽温范围内也能保持稳定的性能。
    - 快速响应:具备快关断能力,可在短时间内关闭输出以快速放电。
    - 封装紧凑:XDFN8 1.2 × 1.6 mm的小尺寸封装,适用于空间受限的应用场合。

    应用案例和使用建议


    典型应用案例
    NCP154广泛应用于智能手机、平板电脑以及各种无线通信设备中。这些设备通常需要高效、低噪声的电源管理解决方案来保证设备的稳定运行。NCP154以其出色的电源抑制比和低噪声特性特别适合于RF模块的电源供应,确保信号传输的稳定性和可靠性。
    使用建议
    - 正确选择电容值:为每个输出端连接一个1 μF的陶瓷电容器,以确保稳定性。
    - 合理布局:将输入和输出电容器尽量靠近芯片引脚放置,减少寄生电感和噪声干扰。
    - 控制散热:由于NCP154在满载工作时会产生一定热量,建议通过有效的散热措施,如增加散热铜箔面积来改善散热效果。

    兼容性和支持


    - 兼容性:NCP154适用于多种应用场景,包括智能手机、平板电脑和其他便携式设备。该器件的设计考虑到了不同系统的需求,确保了广泛的兼容性。
    - 技术支持:安森美提供了详尽的技术文档和设计指南,帮助工程师理解和应用NCP154。此外,公司还提供全面的售后服务和技术支持,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    解决方案:检查外围电容器是否已正确连接到输出引脚,确保所有连接无误且电容值满足要求。此外,确认输入电压稳定,避免因输入电压波动引起输出电压变化。
    2. 问题:启动时间长
    解决方案:NCP154具有低静态电流特性,但在某些情况下可能会导致启动时间较长。可以通过增加辅助电路或优化外围组件布局来缩短启动时间。
    3. 问题:热关断后无法重新启动
    解决方案:一旦触发热关断保护机制,设备会自动关闭输出。此时,可以等待设备冷却下来或手动断开电源后再重新启动。如果频繁发生热关断,可能需要检查散热措施是否到位,或者适当降低负载电流。

    总结和推荐


    综合评价:NCP154是一款高性能的双通道低压差线性电压调节器,其卓越的低噪声、高电源抑制比和优良的热稳定性使其成为许多电子应用的理想选择。特别是对于那些对噪声敏感的应用,如RF模块和便携式设备来说,它提供了一个可靠的电源管理解决方案。
    推荐:鉴于其优秀的特性和广泛应用范围,我们强烈推荐NCP154用于需要高精度、低噪声及稳定输出电压的场合。无论是在消费电子还是工业控制领域,这款器件都展现出了极高的可靠性和效率。

NCP154MX300180TAG参数

参数
负载调节 40mV
极性 正极
输出类型 Fixed
线路调节 0.1%/V
最大输入电压 5.25V
最大压差@电流 390mV@ 300mA,260mV@ 300mA
最大输出电压 -
输出电流 300mA,300mA
最小输出电压 1.8V
稳压器数量 2
Iq-静态电流 100μA
最小输入电压 1.9V
纹波抑制-PSRR 75dB(1kHz)
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

NCP154MX300180TAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP154MX300180TAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP154MX300180TAG NCP154MX300180TAG数据手册

NCP154MX300180TAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
