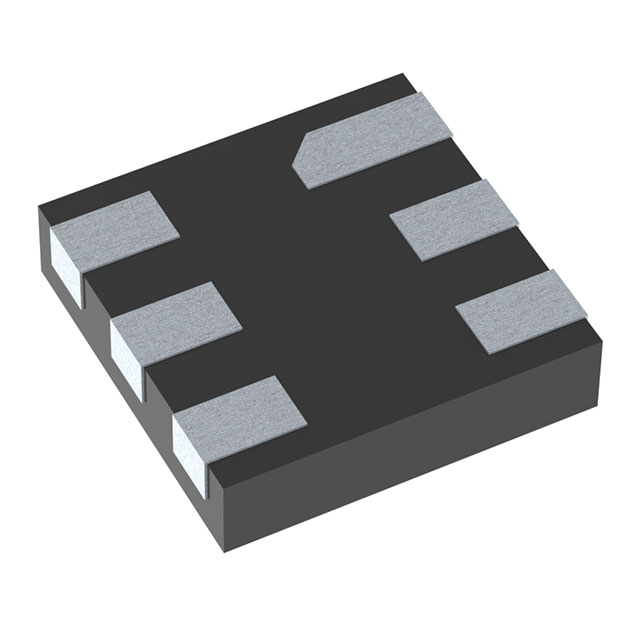

NCP715MX15TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 56dB(100kHz) 4.2μA 正极 Fixed 50mA 1 1.5V 2.5V 1.5V 24V 2mV 5mV DFN 贴片安装,黏合安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: Q-NCP715MX15TBG
供应商: 期货订购
标准整包数: 5000
ON SEMICONDUCTOR LDO稳压器 NCP715MX15TBG

NCP715MX15TBG概述

    电子元器件产品技术手册:NCP715线性稳压器

    产品简介


    NCP715是一款由安森美半导体(ON Semiconductor)生产的低压差(LDO)线性电压调节器。它具有输出电流为50毫安(mA),且拥有非常稳定和准确的特性,同时具备超低的静态电流消耗(最大4.7微安(µA))。此稳压器具有宽输入电压范围(最高可达24伏(V)),并集成了热关断和限流保护等多重保护功能。
    该器件适用于便携式设备、通信系统等领域。NCP715可提供从1.2伏至5.3伏的不同固定输出电压选项,以适应各种应用需求。

    技术参数


    - 工作输入电压范围: 2.5 V 至 24 V
    - 固定输出电压选项: 1.2 V 至 5.3 V
    - 最大输出电流: 50 mA
    - 输出电压精度: ±2%
    - 电源抑制比 (PSRR): 100 kHz 时 55 dB
    - 噪声: 190 µVrms(200 Hz 到 100 kHz)
    - 热关断温度: 170°C
    - 热关断滞后: 15°C

    产品特点和优势


    NCP715的主要特点是超低的静态电流消耗(最大4.7 µA)和宽广的输入电压范围(最高可达24 V),这使其非常适合于对功耗要求极高的便携式设备应用。此外,其内置的保护机制(如热关断和限流)提高了系统的可靠性和稳定性。它还提供多种封装选择(包括XDFN6 1.5 x 1.5 mm、SC-70、TSOP-5),方便设计师根据具体需求进行选择。

    应用案例和使用建议


    - 典型应用场景: NCP715可以用于便携式设备如智能手机、平板电脑以及各种通信设备中的电源管理部分。例如,在电池供电设备中作为电压调节器使用,确保设备在不同工作状态下保持稳定的输出电压。
    - 使用建议: 在使用NCP715时,需注意选择合适的电容值以确保稳定性和良好的噪声抑制性能。对于负载较大的情况,建议使用较低ESR(等效串联电阻)的电容器,以提高动态响应速度。同时,为防止热失控,确保散热措施得当,特别是在高电流应用中。

    兼容性和支持


    - 兼容性: NCP715适用于多种电路设计,能够与市面上主流的集成电路和其他电子元件良好兼容。
    - 支持: 安森美半导体为NCP715提供了详尽的技术文档和支持服务,包括全面的应用指南和技术支持团队,帮助用户解决在设计过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 设备在满载条件下出现过热现象。
    - 解决方案: 检查散热设计是否合理,必要时增加外部散热片或者采用更大尺寸的封装。

    2. 问题: 输出电压不稳定。
    - 解决方案: 确认输入电压是否在额定范围内,并检查输出端的旁路电容是否合适。

    3. 问题: 设备启动时无法正常工作。
    - 解决方案: 确保输入电压已经稳定且电容值符合规定。必要时可尝试更换更高容量的输入电容。

    总结和推荐


    综上所述,NCP715凭借其卓越的性能和广泛的适用性,成为众多应用场合下的理想选择。它不仅能够满足现代电子设备对低功耗和高性能的要求,而且通过其内置保护功能确保长期运行的可靠性。对于需要紧凑型、高效能解决方案的设计者而言,NCP715是一个值得推荐的产品。无论是便携式设备还是通信系统,NCP715都能提供稳定可靠的电压调节效果,值得在项目中加以考虑和应用。

NCP715MX15TBG参数

参数
最小输入电压 2.5V
负载调节 2mV
线路调节 5mV
最大压差@电流 -
最小输出电压 1.5V
最大输入电压 24V
Iq-静态电流 4.2μA
纹波抑制-PSRR 56dB(100kHz)
输出类型 Fixed
极性 正极
稳压器数量 1
输出电流 50mA
最大输出电压 1.5V
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP715MX15TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP715MX15TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP715MX15TBG NCP715MX15TBG数据手册

NCP715MX15TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.583
库存: 200000
起订量: 90000 增量: 5000
交货地:
最小起订量为:10000
合计: ¥ 5830
