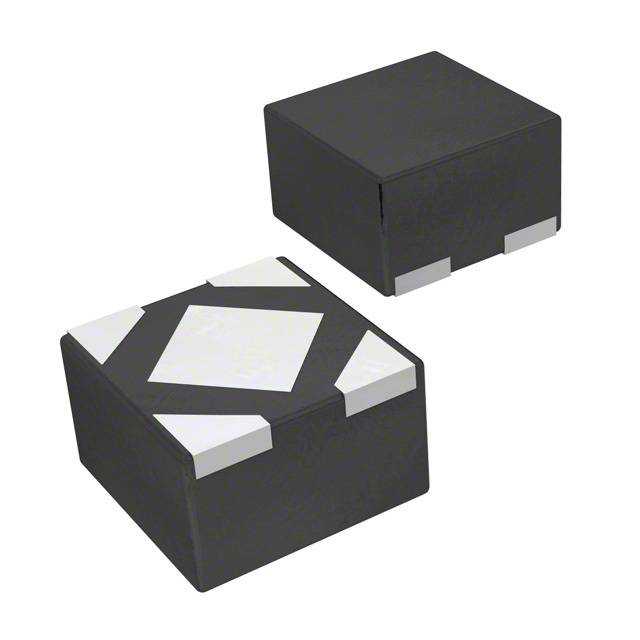

NCP4586DMU14TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB(1kHz) 58μA 正极 fixed 150mA 1 1.4V 1.7V 1.4V 6.5V 1V@ 150mA 10 mV 0.02(Typ) UDFN-4 贴片安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NCP4586DMU14TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP4586DMU14TCG

NCP4586DMU14TCG概述


    产品简介


    NCP4586电压调节器是一款适用于低噪声、低dropout线性稳压器的产品,能够提供高达150 mA的电流输出。它基于CMOS技术制造,具备极低的静态功耗、高纹波抑制比以及高输出电压精度。这种电压调节器适用于多种应用场合,如电池供电设备、便携式通信设备及摄像机、MP3播放器等。

    技术参数


    - 输入电压范围:1.7 V 至 6.5 V
    - 输出电压范围:1.2 V 至 5.0 V(以0.1 V为步长)
    - 极低dropout电压:在150 mA时典型值为320 mV
    - 输出电压精度:VOUT > 2 V时为±1%,TJ = 25°C
    - 电源抑制比:1 kHz时为80 dB
    - 热插拔保护:在输出短路时提供电流折返保护
    - 稳定电容:可与0.47 μF陶瓷电容器一起稳定
    - 封装选项:1.0 x 1.0 UDFN, SC-82AB 和 SOT23-5 封装
    - 无铅产品

    产品特点和优势


    - 广泛的工作范围:输入电压范围宽广,从1.7 V到6.5 V,满足不同应用场景的需求。
    - 精确的输出电压:保证输出电压精度高,特别是对于大于2 V的输出电压,精度可达±1%。
    - 高纹波抑制比:在1 kHz频率下达到80 dB,能够有效减少噪声干扰。
    - 低静态功耗:具有较低的静态电流,适合电池供电设备。
    - 多样化封装:多种封装形式,包括小尺寸的UDFN封装,便于在高密度PCB上安装。

    应用案例和使用建议


    典型应用:这款电压调节器非常适合用于电池供电设备、便携式通信设备等场合。例如,在摄像头或MP3播放器中,可以确保设备在不同的电池电量状态下都能获得稳定的电源供应。
    使用建议:为了提高电压调节器的性能,应当合理选择输入和输出电容器。对于输入端,应使用470 nF的陶瓷电容器;对于输出端,则需要更大的电容器(至少470 nF),并且要尽量减小等效串联电阻(ESR)。另外,要确保VOUT和GND之间的连线尽可能短,以减少杂散电感对电路稳定性的影响。

    兼容性和支持


    - 封装类型:支持UDFN4, SC-82AB 和 SOT23-5三种封装形式。
    - 技术支持:制造商提供详细的应用指南和技术支持,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题一:如何确定正确的输出电压?
    解答:根据具体的应用需求,通过订购信息表中的输出电压标识符来选择合适的型号,如1.2 V、2.8 V等。
    - 问题二:如何处理热插拔保护功能?
    解答:当设备遇到过载情况时,IC会自动进入电流限制模式,保护电路免受损坏。如果需要手动复位,可以断开电源再重新连接。

    总结和推荐


    NCP4586电压调节器凭借其广泛的输入电压范围、精确的输出电压、出色的纹波抑制能力以及多样化的封装形式,使其成为一款非常优秀的低噪声、低dropout线性稳压器。适用于多种电子设备,特别是那些对电源稳定性要求较高的场合。基于其出色的表现和广泛的适用性,我们强烈推荐这款产品。

NCP4586DMU14TCG参数

参数
最大输入电压 6.5V
Iq-静态电流 58μA
最小输入电压 1.7V
最小输出电压 1.4V
最大输出电压 1.4V
极性 正极
最大压差@电流 1V@ 150mA
负载调节 10 mV
输出类型 fixed
输出电流 150mA
纹波抑制-PSRR 80dB(1kHz)
稳压器数量 1
线路调节 0.02(Typ)
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 UDFN-4
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖

NCP4586DMU14TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4586DMU14TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4586DMU14TCG NCP4586DMU14TCG数据手册

NCP4586DMU14TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
