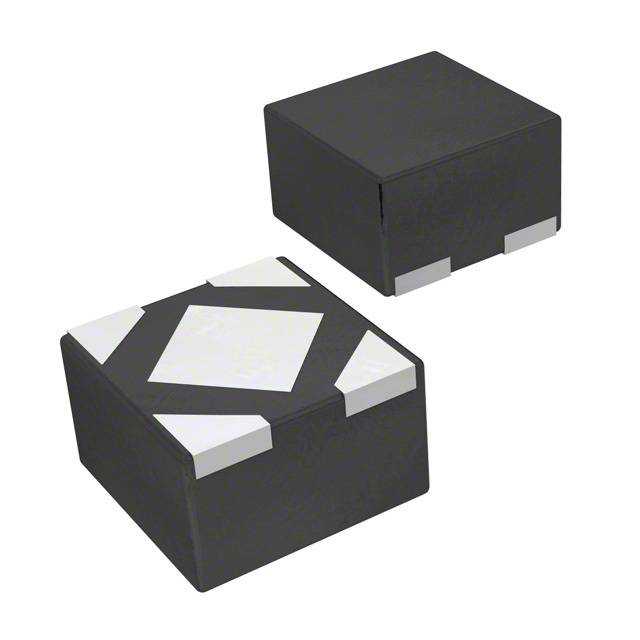

NCP4682HMU18TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 30dB(1kHz) 1.5μA 正极 fixed 150mA 1 1.8V 1.7V 1.8V 5.25V 650mV@ 150mA 10 mV 0.02%/V UDFN-4 贴片安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NCP4682HMU18TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP4682HMU18TCG

NCP4682HMU18TCG概述

    NCP4682/NCP4685: 150 mA, Ultra Low Supply Current, Low Dropout Regulator

    1. 产品简介


    NCP4682 和 NCP4685 是由安森美半导体公司设计的低压差线性稳压器(LDO),具有 150 mA 的输出电流能力。这些稳压器特别适用于需要高精度输出电压的应用场景,同时具备超低供电电流的特点。其典型应用领域包括电池供电设备、网络通信设备、相机、数字录像机(DVR)、机顶盒(STB)以及摄像机等。

    2. 技术参数


    - 输入电压范围:1.70 V 至 5.25 V
    - 输出电压范围:1.2 V 至 3.3 V(以 0.1 V 步长递增)
    - 输出电压精度:±0.8%
    - 输出电压温度系数:±40 ppm/°C
    - 供给电流:1.0 μA(不包括 CE 拉电流)
    - 待机电流:0.1 μA
    - 压降:0.24 V(当 IOUT = 150 mA, VOUT = 2.8 V 时)
    - 线性调整率:0.02%/V(典型值)
    - 陶瓷电容稳定性:0.1 μF 或以上
    - 保护功能:电流折叠保护
    - 封装形式:UDFN4 1.0 x 1.0 mm、SC-82AB、SOT23 封装
    - 无铅:此产品为无铅器件

    3. 产品特点和优势


    NCP4682 和 NCP4685 具有以下特点和优势:
    - 高输出电压精度:±0.8% 的输出电压精度确保稳定可靠的性能。
    - 超低供电电流:典型的 1 μA 供给电流使得该稳压器非常适合于电池供电的应用场景。
    - 电流折叠保护:内置电流折叠保护功能可以防止过流和短路情况,保护设备安全。
    - 芯片使能功能:仅限于 NCP4682,可通过 CE 引脚控制开关状态,有助于降低功耗。
    - 优化设计:NCP4685 在持续供电的情况下可提供最低的静态电流。

    4. 应用案例和使用建议


    应用案例:
    - 电池供电设备:例如便携式相机、手机和平板电脑等,这类设备通常要求极低的静态电流。
    - 家用电器:例如空气净化器、电风扇等家电设备,在确保稳定输出电压的同时还需保证节能。
    - 通信设备:网络路由器、交换机等需要稳定电源供应的设备。
    使用建议:
    - 确保输入电容器(C1)和输出电容器(C2)尽可能靠近稳压器的输入和输出引脚,这样可以提高线路瞬态响应。
    - 建议选择陶瓷电容,因其 ESR 较低,可以改善动态参数。
    - 在启用 NCP4682 时,通过将 CE 引脚设置为高电平来启动稳压器,从而实现更灵活的系统控制。

    5. 兼容性和支持


    NCP4682 和 NCP4685 可以与多种电路和其他电子元器件兼容,尤其是对于那些需要低电压和高电流的应用场景。厂商提供了详尽的技术文档和应用指南,用户可以通过这些资源获取更多支持和指导。此外,安森美半导体还提供长期的技术支持和售后服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    问题1: 如何选择合适的输入和输出电容器?
    - 解决办法: 选择 0.1 μF 的陶瓷电容器作为输入和输出电容器,它们的 ESR 越低越好。如果需要更高容量的电容器,可以选择具有较低 ESR 的陶瓷电容器,以避免环路振荡。
    问题2: 如何正确启用 NCP4682?
    - 解决办法: 将 CE 引脚设置为高电平以启动稳压器。确保 CE 引脚连接到高电平信号源,如微控制器的 GPIO 引脚。

    7. 总结和推荐


    综上所述,NCP4682 和 NCP4685 以其高输出电压精度、超低供电电流、良好的温度特性和电流折叠保护等功能,在多个应用领域表现出色。无论是对静态电流有严格要求的电池供电设备,还是对稳定电压供应有较高需求的通信设备,NCP4682 和 NCP4685 都是理想的选择。因此,强烈推荐在上述应用场景中使用这两种稳压器。

NCP4682HMU18TCG参数

参数
最大压差@电流 650mV@ 150mA
线路调节 0.02%/V
负载调节 10 mV
最大输出电压 1.8V
输出类型 fixed
Iq-静态电流 1.5μA
纹波抑制-PSRR 30dB(1kHz)
最小输出电压 1.8V
极性 正极
稳压器数量 1
输出电流 150mA
最大输入电压 5.25V
最小输入电压 1.7V
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 UDFN-4
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖

NCP4682HMU18TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4682HMU18TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4682HMU18TCG NCP4682HMU18TCG数据手册

NCP4682HMU18TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.242 ¥ 2.0825
500+ $ 0.2397 ¥ 2.0635
1000+ $ 0.233 ¥ 1.9689
5000+ $ 0.233 ¥ 1.9689
库存: 57440
起订量: 481 增量: 1
交货地:
最小起订量为:300
合计: ¥ 624.75
