首页  >  产品百科  >  NCP4623HMXADJTCG

NCP4623HMXADJTCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 40dB(1kHz) 10μA 正极 Adjustable 150mA 1 2.5V 2V 24V 24V 400mV@ 150mA 50mV 0.2%/V SOT-23-5 贴片安装,黏合安装 1.6mm*1.6mm*400μm
供应商型号: CY-NCP4623HMXADJTCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP4623HMXADJTCG

NCP4623HMXADJTCG概述


    产品简介


    NCP4623 是一款由 Semiconductors Components Industries 设计的宽输入电压范围低压差线性稳压器(LDO),采用 CMOS 工艺制造。它能够支持从 2 V 至 24 V 的宽输入电压范围,最大输出电流可达 150 mA。NCP4623 提供固定电压版本和可调电压版本,其中可调版本以 0.1 V 步进提供输出电压选择。产品适用于多种应用场景,包括电池供电设备、网络通信设备、安防监控系统(如摄像机、DVR、STB)以及家用电器等。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2 V 至 24 V |
    | 输出电压范围(固定版)| 2.5 V 至 12.0 V(0.1 V 步进) |
    | 输出电压范围(可调版)| 2.5 V 至 24.0 V |
    | 输出电压精度 | ±2.0% |
    | 启动电流 | 5 µA |
    | 工作温度范围 | -40°C 至 85°C |
    | 热关断温度 | 150°C |

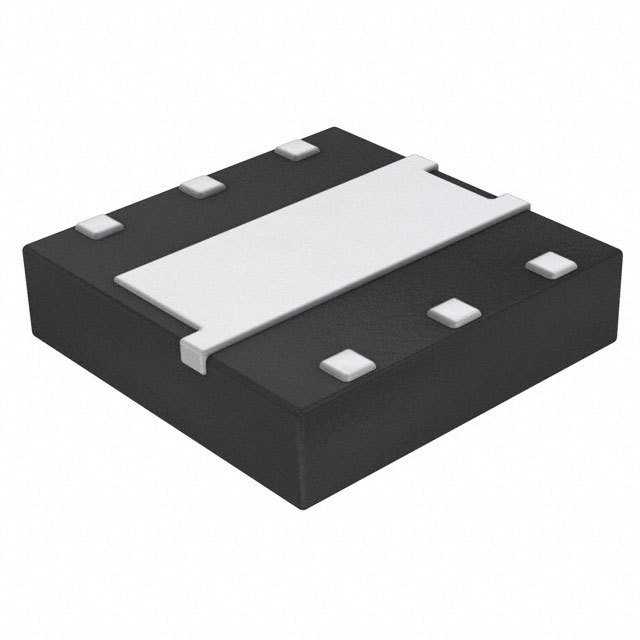

    | 封装形式 | XDFN6(1.6×1.6×0.4 mm)、SOT23-5、SOT89-5 |

    产品特点和优势


    NCP4623 的主要优势在于其出色的性能和灵活的设计,使其成为广泛应用的理想选择:
    - 宽输入电压范围:支持从 2 V 至 24 V 的输入电压,适合各种复杂的电源环境。
    - 低静态电流和超低功耗:典型启动电流仅为 5 µA,非常适合电池供电设备。
    - 多种保护机制:具备电流折叠保护、过温保护和峰值短路保护功能,确保设备安全可靠运行。
    - 高精度输出:输出电压精度高达±2%,满足高精度要求的应用场景。
    - 小型封装:提供多种小型封装形式,易于集成到紧凑设计中。

    应用案例和使用建议


    典型应用:
    - 电池供电设备:如便携式医疗设备、移动终端等。
    - 网络通信设备:如路由器、交换机等。
    - 安防监控设备:如摄像机、数字录像机等。
    - 家用电器:如智能家电等。
    使用建议:
    1. 在设计电路时,确保输入电容(C1)靠近输入引脚和地引脚,建议使用陶瓷电容,容量为 0.1 µF 或更大,以改善瞬态响应。
    2. 输出电容(C2)建议选用 0.1 µF 至 2.2 µF 的陶瓷电容,若使用钽电容需注意其 ESR 不宜过高,否则可能导致环路振荡。
    3. 可调版本可通过电阻分压器设置输出电压,公式为:\[ V{OUT} = 2.5 \times \left(1 + \frac{R1}{R2}\right) + \frac{R1}{I{ADJ}} \]。

    兼容性和支持


    NCP4623 与其他标准器件具有良好的兼容性,可用于替代市面上主流的低压差稳压器芯片。ON Semiconductor 提供详细的技术文档和支持服务,确保客户快速完成产品选型及应用设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动过大 | 检查输入电容和输出电容是否符合规格要求。 |
    | 稳压器无法正常开启 | 确保使能引脚(CE)接收到高电平信号。 |
    | 热关断保护触发 | 检查散热措施是否到位,避免过热运行。 |

    总结和推荐


    NCP4623 是一款高性能、低成本的低压差线性稳压器,特别适合需要宽输入电压范围、低静态电流和高可靠性应用场景的产品设计。其灵活的输出电压调整能力、丰富的保护机制和多样化的封装选项,使其在市场上极具竞争力。如果您正在寻找一款稳定可靠的低压差稳压器,NCP4623 是一个非常值得推荐的选择。

NCP4623HMXADJTCG参数

参数
线路调节 0.2%/V
输出类型 Adjustable
最小输出电压 2.5V
最大输出电压 24V
负载调节 50mV
稳压器数量 1
最大输入电压 24V
Iq-静态电流 10μA
纹波抑制-PSRR 40dB(1kHz)
最大压差@电流 400mV@ 150mA
极性 正极
最小输入电压 2V
输出电流 150mA
长*宽*高 1.6mm*1.6mm*400μm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP4623HMXADJTCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4623HMXADJTCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4623HMXADJTCG NCP4623HMXADJTCG数据手册

NCP4623HMXADJTCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
