NCV87721D5S50R4G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 60dB(100Hz) 29μA 正极 Fixed 350mA 1 5V 4.5V 5V 40V 875mV@ 350mA 10mV 0mV D2PAK-5 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
ON SEMICONDUCTOR LDO稳压器 NCV87721D5S50R4G

NCV87721D5S50R4G概述

    NCV8772低压差稳压器:超低静态电流,带使能和复位功能

    产品简介


    NCV8772 是一款可提供高达350mA输出电流的低压差(LDO)稳压器,专为微处理器应用设计。它具有内置的复位功能,适用于苛刻的汽车环境。其最显著的特点是超低静态电流,典型值仅为24μA,使其特别适合永久连接到电池的应用场合,尤其是在点火关闭状态下模块仍处于活动模式时。该芯片还包含多个保护功能,如电流限制、热关断和反向输出电流保护,增强了其稳定性和可靠性。

    技术参数


    - 输出电压选项:3.3V和5V
    - 输出电压精度:±1.5%(工作温度范围为25°C至125°C)
    - 最大输出电流:350mA
    - 超低静态电流:典型值24μA(最大值30μA)
    - 启用功能:最大关断模式静态电流为1μA
    - 宽输入电压范围:最高达40V
    - 保护特性:包括限流、热关断和反向输出电流保护

    产品特点和优势


    NCV8772 的显著特点是其超低的静态电流,这在许多电池供电的应用中至关重要。它的宽输入电压范围和高输出电流能力也使其非常适合汽车和其他需要稳定电源的场合。集成的复位功能能够确保系统在电源波动时正常运行。此外,它具备多种保护功能,使得设备能够在极端环境下可靠工作。

    应用案例和使用建议


    NCV8772 广泛应用于车身控制模块、仪表盘、乘客保护和舒适性设备以及动力传动系统中。例如,在车身控制模块中,其高可靠性使其成为理想选择。使用时,建议将外部电容的ESR值保持在100Ω以内以保证稳定性。另外,在设计时需要确保适当的电源去耦合,特别是在高电流需求的情况下。

    兼容性和支持


    该芯片采用无铅封装,并且经过严格测试,符合AEC-Q100标准。这保证了其在严苛汽车环境下的耐用性。制造商提供了详细的技术支持和文档,以帮助工程师更好地理解和使用这款芯片。

    常见问题与解决方案


    1. 问题:在某些温度下,输出电压不稳定。
    - 解决方案: 检查电路设计,确保输入电容和输出电容的ESR值合适,并适当调节负载电阻。
    2. 问题:设备无法进入关断模式。
    - 解决方案: 确认启用引脚正确连接,检查是否存在外部干扰或寄生效应。

    总结和推荐


    总体而言,NCV8772 是一款非常出色的低压差稳压器,其超低的静态电流和丰富的保护功能使其在多种应用场景中表现出色。尤其适用于那些对静态电流有严格要求的应用。因此,我们强烈推荐在汽车电子系统中使用这款芯片。

NCV87721D5S50R4G参数

参数
线路调节 0mV
输出类型 Fixed
极性 正极
Iq-静态电流 29μA
输出电流 350mA
最小输入电压 4.5V
最小输出电压 5V
稳压器数量 1
最大输入电压 40V
纹波抑制-PSRR 60dB(100Hz)
负载调节 10mV
最大压差@电流 875mV@ 350mA
最大输出电压 5V
10.24mm(Max)
9.35mm(Max)
4.57mm(Max)

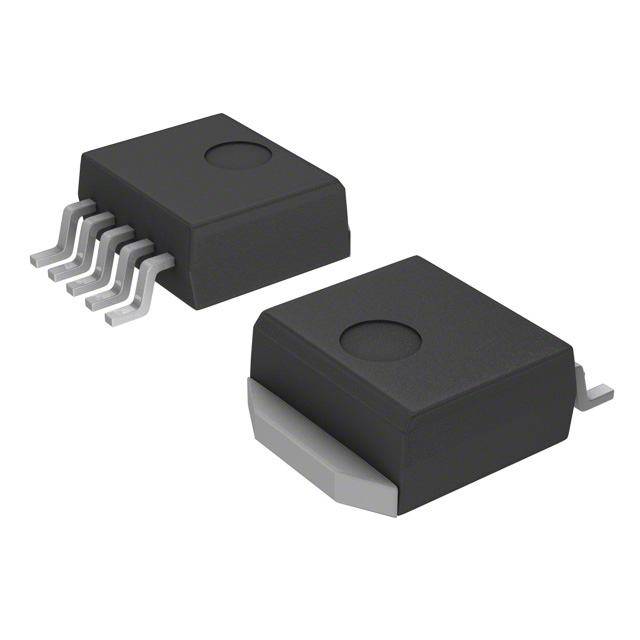

通用封装 D2PAK-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NCV87721D5S50R4G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV87721D5S50R4G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV87721D5S50R4G NCV87721D5S50R4G数据手册
