NCP4625DSN12T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(1kHz) 40μA 正极 Fixed 300mA 1 1.2V 2.6V 1.2V 10V 1.8V@ 300mA 10mV 0.02(Typ) SOT-23-5 贴片安装,黏合安装
供应商型号: CY-NCP4625DSN12T1G
供应商:
标准整包数: 1

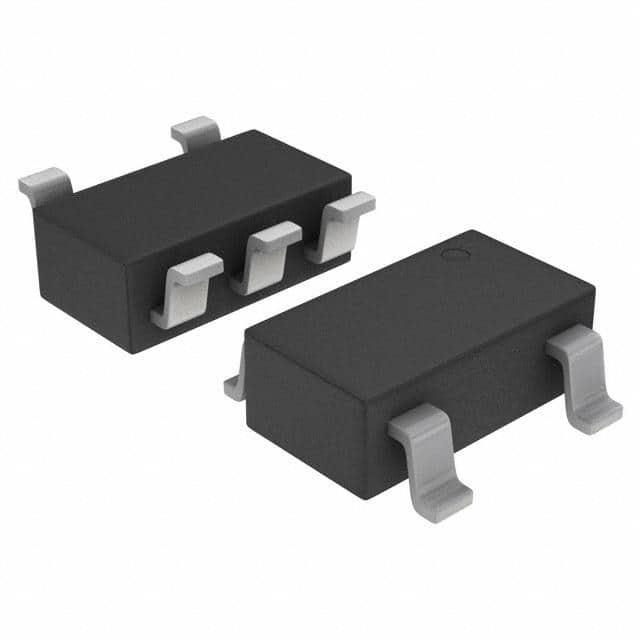

ON SEMICONDUCTOR LDO稳压器 NCP4625DSN12T1G

NCP4625DSN12T1G概述

    NCP4625 300 mA, 10 V, Low Dropout Regulator

    产品简介


    NCP4625是一款采用CMOS工艺制造的线性稳压器,具备高达300 mA的输出电流能力。该设备能够处理最高达10 V的输入电压,具有高输出电压精度和低温度漂移系数。NCP4625易于使用,配备输出电流折叠保护和热关断电路。此外,还包含芯片使能(Chip Enable)功能,可降低供电电流以节省功耗。

    技术参数


    - 工作输入电压范围:2.6 V 至 10 V
    - 输出电压范围:1.2 V 至 6.0 V(0.1 V步进)
    - 低供电电流:23 μA
    - 极低压差:
    - 200 mV(IOUT = 100 mA,VIN = 3.0 V)
    - 770 mV(IOUT = 300 mA,VIN = 2.8 V)
    - 高电源抑制比(PSRR):70 dB @ 1 kHz
    - 线路调节率:0.02 %/V
    - 电流折叠保护
    - 热关断保护
    - 支持陶瓷电容器稳定
    - 封装形式:SC-70、SOT89 和 SOT-23
    - 无铅设备

    产品特点和优势


    - 宽泛的输入电压范围:2.6 V 至 10 V,适用于多种电源条件。
    - 非常低的压差:有助于延长电池寿命并提高效率。
    - 高电源抑制比:70 dB @ 1 kHz,确保噪声抑制效果良好。
    - 稳定在陶瓷电容器上:便于选择更小、更轻的电容器,从而减小PCB尺寸。
    - 易于操作:包含使能功能和过温保护,提高可靠性。

    应用案例和使用建议


    - 应用示例:两节锂离子电池供电的产品、网络和通信设备、摄像机、DVR、STB、摄录机、玩具和工业应用。
    - 使用建议:
    - 在输入和输出端连接陶瓷电容,尽可能靠近NCP4625的输入和输出引脚,以改善瞬态响应。
    - 使用较小的等效串联电阻(ESR)电容可以进一步提高动态性能。
    - 在设计PCB布局时,确保输入(VIN)和接地(GND)走线足够宽,以减少阻抗。

    兼容性和支持


    - 兼容性:由于采用低ESR陶瓷电容,且支持多种封装形式,使得NCP4625易于集成到各种不同的电路板设计中。
    - 支持:ON Semiconductor提供全面的技术文档和支持服务,确保用户在使用过程中得到充分的技术支持。

    常见问题与解决方案


    - 问题:在高负载情况下,输出电压下降明显。
    - 解决方法:检查输入电容值和ESR是否满足要求,确保输入电压在规定范围内,且电容值适当增大。

    - 问题:芯片过热保护启动。
    - 解决方法:确保良好的散热设计,如增加散热片或优化PCB布局以增强散热能力。

    总结和推荐


    NCP4625凭借其宽泛的工作电压范围、非常低的压差和高电源抑制比,成为一款高度可靠且多功能的低压差线性稳压器。它特别适用于需要高精度输出电压的系统,尤其适合电池供电设备。总体而言,这款产品非常适合工程师们在各类便携式设备和工业控制系统的开发中使用。

NCP4625DSN12T1G参数

参数
稳压器数量 1
最大输入电压 10V
最小输出电压 1.2V
极性 正极
线路调节 0.02(Typ)
最大输出电压 1.2V
负载调节 10mV
输出类型 Fixed
输出电流 300mA
Iq-静态电流 40μA
最大压差@电流 1.8V@ 300mA
纹波抑制-PSRR 70dB(1kHz)
最小输入电压 2.6V
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NCP4625DSN12T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4625DSN12T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4625DSN12T1G NCP4625DSN12T1G数据手册

NCP4625DSN12T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3047 ¥ 2.6224
500+ $ 0.3019 ¥ 2.5985
1000+ $ 0.2934 ¥ 2.4793
5000+ $ 0.2934 ¥ 2.4793
库存: 20500
起订量: 382 增量: 1
交货地:
最小起订量为:300
合计: ¥ 786.72
直接购买
加入购物车
