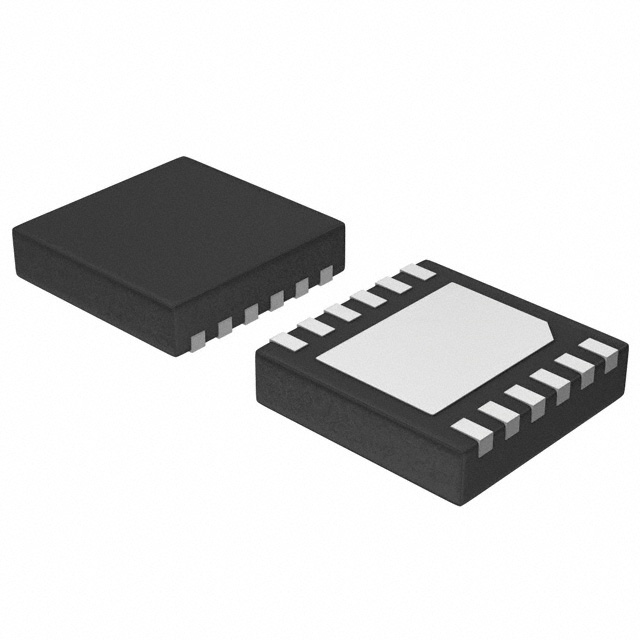

NCP186AMN080TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 140μA 正极 fixed 1A 1 800mV 1.8V 800mV 5.5V 0.002 %/V 0.7mV DFN 贴片安装
供应商型号: NCP186AMN080TBG
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR LDO稳压器 NCP186AMN080TBG

NCP186AMN080TBG概述


    产品简介


    NCP186 系列是高效率的 1A 低压差线性稳压器(LDO),提供卓越的噪声和动态性能。该系列特别适用于电池供电设备、便携通信设备、照相机、图像传感器和摄像机等领域。NCP186 支持固定或可调输出电压,具有低至 1.8V 的输入电压和最高 3.9V 的输出电压范围。

    技术参数


    - 输入电压范围:1.8V 至 5.5V
    - 输出电压范围:0.8V 至 3.9V
    - 固定或可调输出电压
    - 静态电流典型值:90 nA
    - 低压差典型值:100 mV (在 1A 负载下,输出电压为 3.0V)
    - 输出电压精度:±1%
    - 稳定电容:仅需小到 1 µF 的陶瓷电容器
    - 过流保护
    - 内置软启动电路以抑制浪涌电流
    - 热关断保护温度:165°C
    - 封装选项:XDFN8 (1.2x1.6mm) 和 DFN12 (4x4mm)
    - 无铅、卤素和 BFR 免费,RoHS 合规

    产品特点和优势


    NCP186 系列的主要优势在于其出色的动态性能和超低的静态电流,仅需 90 nA。同时,它能在较低的输入电压(最低 1.8V)下工作,适合对电源要求高的便携式应用。该产品的低压差、低噪声、高精度及高可靠性使其成为许多精密噪声敏感电路的理想选择。

    应用案例和使用建议


    应用场景:
    - 电池供电设备:便携式音响、GPS 设备
    - 便携通信设备:智能手机、平板电脑
    - 照相机、图像传感器和摄像机:摄影装备、监控摄像头
    使用建议:
    1. 输入电容:建议使用 X7R 或 X5R 陶瓷电容器,容量大于 1 µF,以确保最佳动态性能。
    2. 输出电容:建议使用 1 µF 陶瓷电容器,最大等效串联电阻 (ESR) 小于 0.5 Ω,以提高负载瞬态响应和高频 PSRR。
    3. 启用操作:将 EN 引脚直接连接到输入引脚以禁用 EN 功能,避免不必要的功耗。

    兼容性和支持


    NCP186 系列器件采用 XDFN8 和 DFN12 封装,与常见的 PCB 布局兼容。此外,厂商提供了全面的技术支持和文档资源,确保用户能够快速有效地应用这些产品。

    常见问题与解决方案


    1. 问:如何处理热关断问题?
    - 答: 当设备检测到内部温度达到 165°C 时,会自动进入热关断状态。建议增加散热措施,如增大铜箔面积,以提高散热效果。
    2. 问:如何降低输出噪声?
    - 答: 通过选择低 ESR 和 ESL 的陶瓷电容器,可以显著降低输出噪声。确保电容器的容量不受温度和直流偏置的影响。
    3. 问:如何调节输出电压?
    - 答: 可通过调整反馈电阻分压器(FB/ADJ 引脚)来实现输出电压调节。参考手册中的公式进行计算。

    总结和推荐


    NCP186 系列 LDO 在便携设备、电池供电设备和精密噪声敏感电路中表现出色。其低功耗、高精度和优异的动态性能使其在市场上具有很强的竞争力。鉴于其广泛的应用场景和可靠的性能,我们强烈推荐在需要高性能低压差线性稳压器的设计中选用 NCP186 系列产品。

NCP186AMN080TBG参数

参数
输出电流 1A
Iq-静态电流 140μA
最大输入电压 5.5V
最小输出电压 800mV
极性 正极
最大输出电压 800mV
线路调节 0.7mV
纹波抑制-PSRR 75dB(1kHz)
输出类型 fixed
负载调节 0.002 %/V
最小输入电压 1.8V
稳压器数量 1
最大压差@电流 -
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP186AMN080TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP186AMN080TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP186AMN080TBG NCP186AMN080TBG数据手册

NCP186AMN080TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.25
6000+ ¥ 2.196
12000+ ¥ 2.124
24000+ ¥ 2.016
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6750
直接购买
加入购物车
